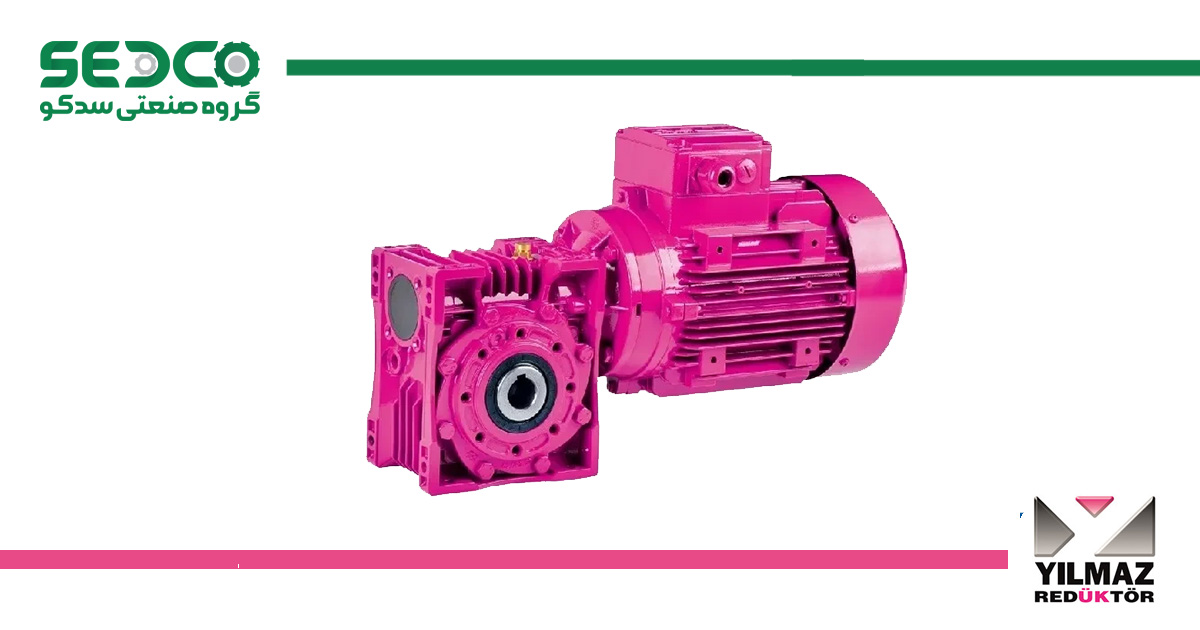

گیربکس حلزونی Yilmaz سری E – مشخصات فنی و راهنمای خرید
گیربکس حلزونی Yilmaz سری E که با نام گیربکس مکعبی نیز شناخته می‌شود، نمادی از مهندسی دقیق و کیفیت اروپایی است. شرکت Yilmaz Reduktor ترکیه با تأسیس در سال ۱۹۵۸ و بهره‌گیری از استراتژی‌های مدرن تولید، امروزه به عنوان یکی از بزرگترین و معتبرترین سازندگان گیربکس در سطح جهانی شناخته می‌شود. سری E این برند به دلیل طراحی ماژولار، راندمان حرارتی بالا و ابعاد کامپکت، انتخابی ایده‌آل برای طیف وسیعی از ماشین‌آلات صنعتی است.
ما در گروه صنعتی سدکو، انواع گیربکس‌های ایلماز را با تضمین اصالت و مشاوره فنی ارائه می‌دهیم. چنانچه هنوز در انتخاب مدل دقیق مردد هستید یا می‌خواهید سایر برندهای معتبر بازار را نیز بررسی کنید، پیشنهاد می‌کنیم حتماً به صفحه جامع انواع گیربکس حلزونی در سایت سدکو سر بزنید تا با دیدی بازتر تصمیم بگیرید. با این حال، اگر کیفیت ساخت و دوام قطعات اولویت اول شماست، سری E ایلماز گزینه‌ای بی‌رقیب است.
فهرست مطالب:
معرفی فنی گیربکس مکعبی سری E
گیربکس حلزونی Yilmaz یا مکعبی سری E با طراحی پوسته‌ای مجهز به پره‌های خنک‌کننده (Cooling Fins)، حداکثر ظرفیت انتقال حرارت را داراست که باعث افزایش طول عمر روغن و قطعات داخلی می‌شود. یکی از بارزترین مشخصات فنی این سری، خاصیت عدم برگشت‌پذیری (Irreversibility) است؛ بدین معنا که ماردون (پیچ حلزونی) می‌تواند چرخ‌دنده را بچرخاند، اما چرخ‌دنده نمی‌تواند ماردون را به حرکت درآورد. این ویژگی ایمنی در بالابرها و آسانسورها بسیار حیاتی است و عملاً نقش ترمز را ایفا می‌کند.
مشخصات فنی گیربکس حلزونی Yilmaz
این محصول در ۸ سایز استاندارد (از EN030 تا EN125) تولید شده و محدوده گشتاور ۵ تا ۱۰۰۰ نیوتن‌متر را پوشش می‌دهد. جدول زیر اطلاعات دقیق شافت ورودی، خروجی و نسبت‌های تبدیل موجود برای هر مدل را نشان می‌دهد:
| مدل (Model) | قطر شافت خروجی (mm) | شافت‌های ورودی موجود (mm) | نسبت‌های تبدیل (Ratio) |
|---|---|---|---|
| EN030 | 14 | 9, 11 | 5.25, 7.25, 10.5, 14.5, 17-21, 25, 29, 34-42, 50, 60, 80 |
| EN040 | 18 | 11, 11.14, 14 | 8, 10.5, 16, 21, 25, 32, 42, 50, 62, 80, 100 |
| EN050 | 25 | 14, 14.19, 19, 19.24 | 7.25, 9.5, 14.5, 19, 25, 29, 38, 50, 62, 100 |
| EN063 | 25 | 19, 19.24, 24 | 7.25, 9.75, 14.5, 19.5, 25.5, 29, 39, 51, 61, 82, 100 |
| EN080 | 35 | 19.24, 19.28, 24, 24.28, 28 | 7.5, 10, 15, 20, 26.5, 30, 40, 53, 62, 82, 110 |
| EN100 | 42 | 24, 24.28, 28 | 7.5, 10, 15, 20, 26, 30, 40, 52, 63, 82, 107 |
| EN125 | 45 | 28, 28.38, 38 | 7.25, 10, 14.5, 20, 26, 29, 40, 52, 62, 83, 107 |
انواع مدل‌ها و سری‌ها
سری E گیربکس‌های ایلماز برای پاسخگویی به نیازهای مختلف صنعتی در مدل‌های زیر قابل سفارش است:
- گیربکس تک (Single): دارای نسبت تبدیل ۷.۵ تا ۱۰۰. مناسب برای اکثر خطوط تولید و کانوایرها.
- گیربکس دوبل (Double): برای دستیابی به نسبت‌های تبدیل بالاتر (کاهش دور شدیدتر)، از ترکیب دو گیربکس استفاده می‌شود.
- تنوع اتصال: قابل ارائه با بازوی گشتاور (Torque Arm)، فلنج خروجی، شافت ورودی و خروجی در سایزهای متنوع.
کاربرد در صنایع
به دلیل کیفیت ساخت بالا و انعطاف در نصب، گیربکس حلزونی Yilmaz در صنایع زیر کاربرد گسترده‌ای دارد:
- صنایع ساختمانی و مصالح: ماشین‌های بلوک‌زنی و آجر، صنایع کاشی و سرامیک، سنگ‌شکن‌های کوچک و آسیاب‌ها.
- تجهیزات جابجایی: انواع کانوایر (Conveyor)، نوار نقاله‌ها، بالابرها و آسانسورها (به دلیل ایمنی بالا).
- صنایع غذایی و بسته بندی: ماشین‌آلات بسته‌بندی، شیشه‌پرکنی، میکسرها و همزن‌ها.
- تجهیزات صنعتی عمومی: کمپرسورها، پمپ‌های سیلندری، فن‌ها و هواکش‌ها، لرزاننده‌ها (Shaker) و کوره‌های صنعتی.
ویژگی‌ها و مزایای رقابتی
چرا صنایع پیشرو از گیربکس ایلماز سری E استفاده می‌کنند؟
- نصب یونیورسال: امکان نصب در تمامی جهت‌ها و حالت‌ها بدون محدودیت.
- ظرفیت حرارتی عالی: طراحی پره دار پوسته برای خنک‌کاری طبیعی و کارکرد طولانی مدت.
- استاندارد جهانی: فلنج اتصال موتور مطابق با استاندارد IEC (مدل‌های B5 یا B14) و کیفیت ساخت اروپایی.
- تجهیزات جانبی کامل: دارای نشانگر شیشه‌ای سطح روغن، امکان نصب بک‌استاپ (Back Stop) و بازوی گشتاور.
- عدم برگشت‌پذیری: ویژگی ذاتی دنده حلزونی که می‌تواند در برخی نسبت‌ها جایگزین ترمز شود.
- سیلینگ مخصوص: آب‌بندی پیشرفته برای جلوگیری از نشت روغن در شرایط کاری مختلف.
نکات مهم در خرید و پلاک‌خوانی
برای انتخاب صحیح گیربکس حلزونی Yilmaz، توجه به موارد زیر ضروری است. کارشناسان سدکو آماده راهنمایی شما در این زمینه هستند:
- نسبت تبدیل (i): متناسب با سرعت مورد نیاز دستگاه انتخاب شود (بازه ۷.۵ تا ۱۰۰).
- سایز شافت: قطر شافت خروجی باید با کوپلینگ یا پولی دستگاه شما همخوانی داشته باشد (۱۴ تا ۴۵ میلی‌متر).
- نوع فلنج ورودی: بسته به الکتروموتور، نوع فلنج (B5 بزرگ یا B14 نیم‌فلنج) را مشخص کنید.
- شرایط محیطی: در محیط‌های پر گرد و غبار یا با دمای بالا، استفاده از سیلینگ‌های مقاوم توصیه می‌شود.
ابزار کمکی: برای مشاهده کاتالوگ و شماتیک دقیق محصولات در سایت سازنده، از لینک زیر استفاده کنید:
مشاهده وبسایت رسمی Yilmaz Reduktor
(نکته: جهت دریافت لیست قیمت ریالی و کاتالوگ فارسی با سدکو تماس بگیرید.)
