گیربکس حلزونی Bonfiglioli

گیربکس حلزونی Bonfiglioli | مشخصات فنی سری VF و W

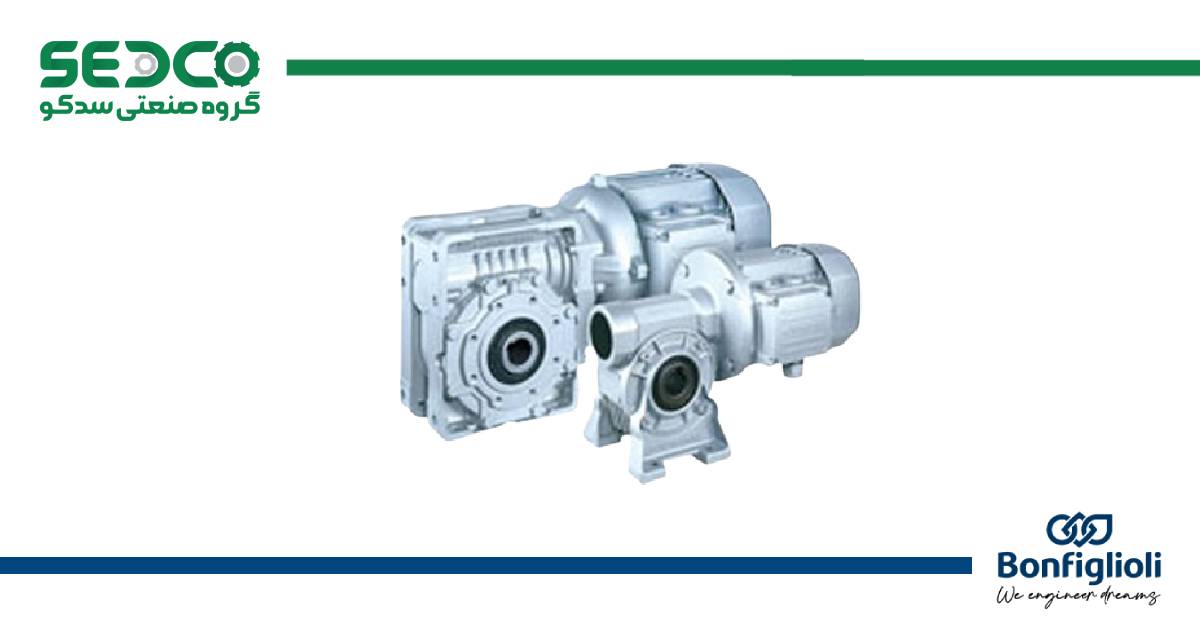

گیربکس حلزونی Bonfiglioli (سری VF و W) که در بازار ایران با نام‌های گیربکس مکعبی یا کتابی نیز شناخته می‌شود، پرفروش‌ترین محصول کمپانی بونفیلیولی ایتالیا است. این شرکت که از سال ۱۹۵۶ پیشگام تولید سیستم‌های انتقال قدرت است، با طراحی دو سری متمایز VF (دایره‌ای) و W (مکعبی)، استانداردهای جهانی را در زمینه گیربکس‌های حلزونی ارتقا داده است. ترکیب چرخ‌دنده‌های برنزی با کیفیت و ماردون فولادی سخت‌کاری شده، به همراه تنوع بی‌نظیر در نحوه نصب، این گیربکس را به انتخابی هوشمندانه برای ماشین‌سازان تبدیل کرده است. گروه صنعتی سدکو به‌عنوان واردکننده مستقیم، انواع گیربکس حلزونی را با تضمین اصالت و خدمات پس از فروش عرضه می‌کند.

گیربکس حلزونی بونفیلیولی چیست و چرا محبوب است؟

گیربکس حلزونی (Worm Gearbox) بونفیلیولی از یک ماردون فولادی (Worm) و یک چرخ‌دنده برنجی (Worm Wheel) تشکیل شده که با زاویه ۹۰ درجه درگیر می‌شوند. این ساختار علاوه بر کارکرد بسیار نرم و کم‌صدا، در نسبت‌های تبدیل بالا خاصیت “عدم برگشت‌پذیری” (Self-Locking) دارد که برای ایمنی بالابرها حیاتی است. تکنولوژی پیشرفته بونفیلیولی در اصلاح پروفیل دنده‌ها باعث شده تا راندمان این گیربکس‌ها نسبت به رقبا بالاتر باشد و گرمای کمتری تولید کنند. بدنه‌های آلومینیومی دایکاست در سایزهای کوچک، وزن دستگاه را به شدت کاهش داده و انتقال حرارت را بهبود بخشیده‌اند.

مشخصات فنی و جدول گشتاور سری VF و W

بونفیلیولی این محصولات را در طیف وسیعی از سایزها تولید می‌کند تا از کانوایرهای کوچک تا میکسرهای سنگین را پوشش دهد. گشتاور خروجی این گیربکس‌ها از ۱۳ تا ۷۱۰۰ نیوتن‌متر متغیر است.

پارامتر فنی	مشخصات سری VF / W
بازه گشتاور خروجی	۱۳ تا ۷,۱۰۰ نیوتن‌متر (Nm)
توان ورودی	۰.۰۴ تا ۷۵ کیلووات (kW)
نسبت تبدیل (Ratio)	۷ تا ۳۰۰ (تک مرحله) تا ۱۰,۰۰۰ (در مدل‌های ترکیبی VF/VF)
جنس بدنه	آلومینیوم (سایزهای کوچک) / چدن (سایزهای بزرگ VF)
نوع شافت خروجی	هالو شافت (Hollow)، شافت توپر (Solid)، شرینک دیسک

جدول انتخاب سریع (سایز، شافت و گشتاور)

مدل گیربکس	قطر هالو شافت (mm)	حداکثر گشتاور (Nm)
VF 27	9	13
VF 30	14	24
VF 44	18	55
VF 49	25	88
W 63	25	190
W 75	30	320
W 86	35	440
W 110	42	830
VF 130 تا VF 250	45 تا 110	1,500 تا 7,100

تفاوت سری VF (گرد) و سری W (مکعبی)

بونفیلیولی گیربکس‌های حلزونی خود را در دو تیپ ظاهری تولید می‌کند:

• سری VF (طرح گرد): طراحی کلاسیک بونفیلیولی با بدنه دایره‌ای شکل. این سری در سایزهای کوچک (VF27 تا VF49) و سایزهای بسیار بزرگ صنعتی (VF130 تا VF250) تولید می‌شود. پوسته‌های بزرگ این سری از چدن ساخته می‌شوند.

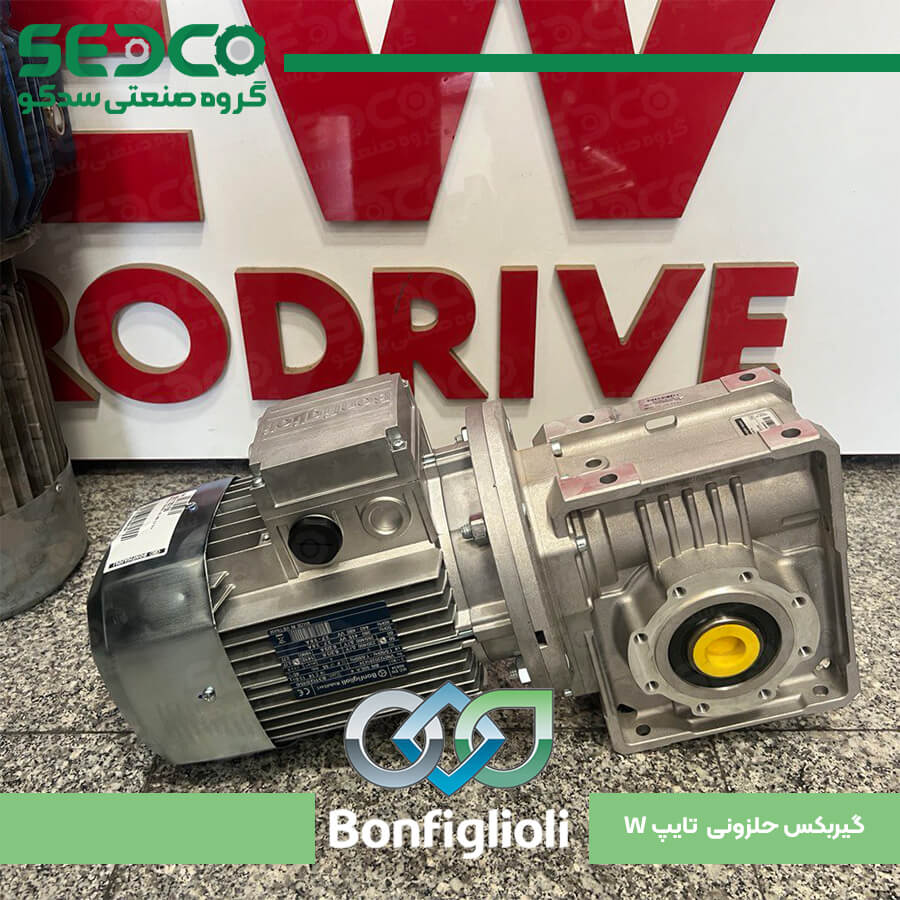

• سری W (طرح مکعبی): طراحی مدرن و یونیورسال با بدنه مکعبی شکل. این سری (از W63 تا W110) به دلیل داشتن سطوح صاف در تمام وجوه، امکان نصب بسیار آسانی دارد و جایگزین مناسبی برای مدل‌های قدیمی است. بدنه این سری تماماً آلومینیومی و سبک است.

کاربرد در صنایع کاشی، بالابر و بسته‌بندی

گیربکس حلزونی Bonfiglioli به دلیل قیمت مناسب و کارایی بالا، “آچار فرانسه” صنایع محسوب می‌شود:

• صنایع کاشی و سرامیک: در خطوط لعاب، چاپ و کانوایرهای حمل کاشی.
• بالابرها و آسانسورها: استفاده از خاصیت قفل‌شوندگی (عدم برگشت) برای ایمنی بیشتر.
• صنایع بسته‌بندی: ماشین‌آلات شرینک پک، پرکن‌ها و لیبل‌زن‌ها.
• صنایع غذایی و نانوایی: در میکسرهای خمیر و دستگاه‌های همزن (با روغن‌های خوراکی).
• نوار نقاله‌ها: انتقال مواد سبک و نیمه‌سنگین در خطوط تولید.

مزایا و ویژگی‌های خاص

چرا سری W و VF بونفیلیولی انتخاب اول مهندسان است؟

• نصب یونیورسال: سری W قابلیت پیچ شدن از هر چهار طرف را دارد.
• روانکاری دائم (Life-long Lubrication): سایزهای VF27 تا VF49 و تمام سری W با روغن سینتتیک پر شده‌اند و نیاز به تعویض روغن و نگهداری ندارند.
• تنوع آپشن‌ها: امکان سفارش با محدودکننده گشتاور (Torque Limiter) برای جلوگیری از گیرپاژ و شکستن گیربکس.
• کیفیت ساخت ایتالیا: ماشین‌کاری دقیق دنده‌ها که باعث کاهش صدا و لرزش می‌شود.

راهنمای انتخاب و خرید از سدکو

برای خرید و استعلام قیمت گیربکس حلزونی Bonfiglioli از سدکو، لطفاً موارد زیر را مشخص کنید:

1. مدل دقیق (VF یا W): اگر قصد جایگزینی دارید، پلاک گیربکس قدیمی را چک کنید.
2. نسبت تبدیل (Ratio): عدد i روی پلاک (مثلاً i=10 یا i=60).
3. قطر شافت خروجی: حتماً قطر شافت دستگاه خود را با هالو شافت گیربکس مطابقت دهید.
4. نحوه اتصال ورودی: گیربکس با فلنج موتور (PAM) یا گیربکس با شافت ورودی (Input Shaft)؟

گروه صنعتی سدکو تمامی این محصولات را به صورت مستقیم از ایتالیا وارد کرده و با گارانتی معتبر عرضه می‌کند.

سوالات متداول درباره گیربکس حلزونی بونفیلیولی

تفاوت سری VF و سری W چیست؟

سری VF طراحی قدیمی‌تر و دایره‌ای دارد اما در سایزهای خیلی کوچک و خیلی بزرگ تولید می‌شود. سری W طراحی جدید مکعبی دارد که نصب آن آسان‌تر است و بدنه‌ای سبک‌تر دارد. از نظر فنی و کیفیت دنده‌ها هر دو مشابه هستند.

آیا این گیربکس‌ها نیاز به تعویض روغن دارند؟

سایزهای کوچک و متوسط (تمام سری W و VFهای کوچک) با روغن مادام‌العمر پر شده‌اند و نیاز به سرویس ندارند. اما سایزهای بزرگ VF (از ۱۳۰ به بالا) باید طبق کاتالوگ روغن‌کاری شوند.

منظور از خاصیت عدم برگشت‌پذیری چیست؟

در نسبت‌های تبدیل بالا (معمولاً بالای ۴۰)، دنده‌های حلزونی طوری درگیر می‌شوند که محور خروجی نمی‌تواند محور ورودی را بچرخاند. این یعنی اگر موتور خاموش شود، بار (مثلاً کابین بالابر) سقوط نمی‌کند. البته برای ایمنی کامل حتماً باید از ترمز موتور هم استفاده شود.

آیا قطعات یدکی دنده برنجی موجود است؟

بله، سدکو قطعات اصلی شامل دنده برنجی و ماردون را برای تعمیرات گیربکس‌های بونفیلیولی تأمین می‌کند.
