موتور گیربکس کرانویل sew

موتور گیربکس کرانویل sew| ویژگی‌ها، کاربرد و طرز کار گیربکس کرانویل اس ای دبلیو

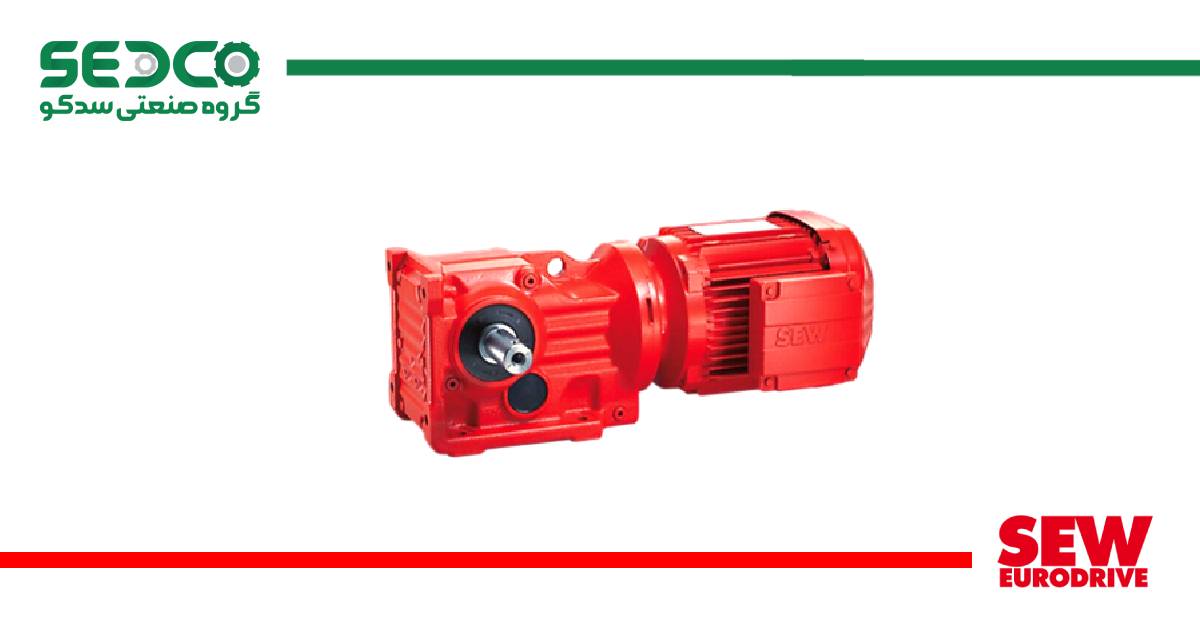

موتور گیربکس کرانویل sew یکی از مهم‌ترین خانواده‌های گیربکس‌ صنعتی برند آلمانی SEW-EURODRIVE است که در آن از چرخ‌دنده‌های مخروطی یا مخروطی-مارپیچی (Bevel / Bevel-Helical) برای انتقال نیرو استفاده می‌شود. این گیربکس‌ها به‌دلیل زاویه ۹۰ درجه‌ای بین شافت ورودی و خروجی، برای کاربردهایی که نیاز به تغییر جهت حرکت، افزایش گشتاور و نصب در فضاهای محدود دارند، گزینه‌ای بسیار مناسب به‌شمار می‌آیند.

گیربکس کرانویل SEW معمولاً در دو پیکربندی اصلی پایه‌دار (Foot-mounted) و فلنج‌دار (Flange-mounted) تولید می‌شود. در مدل‌های پایه‌دار، گیربکس روی شاسی یا فونداسیون نصب می‌شود و در مدل‌های فلنج‌دار، امکان نصب افقی یا عمودی روی بدنه دستگاه، موتور یا سازه وجود دارد.

این سری از گیربکس‌های SEW در بازه‌ای از حدود ۰٫۱۲ تا ۲۰۰ کیلووات توان و حدود ۲۰۰ تا ۱۳٬۰۰۰ نیوتن‌متر گشتاور خروجی، با نسبت تبدیل تقریبی ۵٫۷۱ تا ۱۸۷٫۲۴ عرضه می‌شود؛ به همین دلیل، طیف وسیعی از کاربردها از خطوط سبک بسته‌بندی تا سیستم‌های سنگین حمل مواد را پوشش می‌دهد.

برای انتخاب، سایزینگ و خرید موتور گیربکس کرانویل sew به‌صورت مستقیم و بدون واسطه از آلمان، می‌توانید با مشاوران فنی گروه صنعتی سدکو، واردکننده مستقیم گیربکس SEW، در ارتباط باشید.

موتور گیربکس کرانویل sew چیست و چه نقشی در سیستم‌های صنعتی دارد؟

گیربکس کرانویل یا Bevel Gearbox نوعی گیربکس زاویه‌دار است که شافت ورودی و خروجی آن معمولاً با زاویه ۹۰ درجه نسبت به هم قرار می‌گیرند. در گیربکس‌های کرانویل SEW، عموماً از چرخ‌دنده‌های مخروطی مارپیچی (Bevel-Helical) استفاده می‌شود که نسبت به چرخ‌دنده‌های مخروطی ساده، راندمان بالاتر، صدای کمتر و عمر طولانی‌تری دارند.

این گیربکس‌ها در بسیاری از منابع و کاربردها با نام‌هایی مثل گیربکس هلیکال اریب SEW، گیربکس شافت بغل، هالوشافت کرانویل و موارد مشابه نیز شناخته می‌شوند. وجود شافت از بغل و امکان استفاده از هالوشافت، نصب و اورهال گیربکس را در خطوط تولید تسهیل می‌کند.

مشخصات فنی و ویژگی‌های اصلی موتور گیربکس کرانویل sew

از منظر طراحی، گیربکس کرانویل SEW با بهره‌گیری از چرخ‌دنده‌های مخروطی مارپیچی، بدنه مقاوم و گزینه‌های نصب متنوع، برای کارکرد مداوم و انتقال گشتاور بالا در شرایط مختلف صنعتی طراحی شده است. در ادامه، مهم‌ترین ویژگی‌های فنی این گیربکس را مرور می‌کنیم.

چرخ‌دنده‌های مخروطی مارپیچی

چرخ‌دنده‌های مخروطی در گیربکس کرانویل SEW معمولاً از نوع مارپیچی هستند. این طراحی باعث:

• افزایش راندمان مکانیکی،
• کاهش سطح صدا و لرزش،
• افزایش طول عمر چرخ‌دنده‌ها و یاتاقان‌ها

نسبت تبدیل، توان و گشتاور

نسبت تبدیل در گیربکس کرانویل SEW به نسبت قطر و تعداد دندانه چرخ‌دنده‌های ورودی و خروجی وابسته است. با افزایش نسبت تبدیل، گشتاور خروجی افزایش و در مقابل دور خروجی کاهش می‌یابد.

این گیربکس در بازه‌های متنوعی از توان و گشتاور تولید می‌شود تا طیف وسیعی از کاربردها را پوشش دهد؛ از سیستم‌های سبک تا تجهیزات سنگین با بارهای مداوم و ضربه‌ای.

نوع نصب و جنس بدنه

گیربکس کرانویل SEW در دو مدل اصلی پایه‌دار و فلنج‌دار عرضه می‌شود. نسخه‌های پایه‌دار بر روی شاسی یا فریم خطوط تولید نصب می‌شوند و نسخه‌های فلنج‌دار امکان نصب افقی یا عمودی روی دستگاه، موتور یا سازه را فراهم می‌کنند.

بدنه این گیربکس‌ها معمولاً از چدن خاکستری یا در برخی سری‌ها از آلومینیوم ریخته‌گری تولید می‌شود. چرخ‌دنده‌ها نیز از فولاد آلیاژی سخت‌کاری‌شده ساخته می‌شوند تا در برابر سایش و خستگی مقاوم باشند.

جدول مشخصات فنی موتور گیربکس کرانویل sew

انواع مدل‌ها، سری‌ها و گزینه‌های سفارشی‌سازی موتور گیربکس کرانویل sew

پیکربندی‌های اصلی گیربکس کرانویل SEW

• گیربکس کرانویل SEW پایه‌دار: مناسب نصب روی فونداسیون، شاسی و استراکچرهای ثابت به‌صورت عمودی.
• گیربکس کرانویل SEW فلنج‌دار: قابل نصب افقی یا عمودی روی بدنه دستگاه، موتور یا سازه.
• گیربکس کرانویل SEW دو طبقه‌ای: دارای دو استیج دنده‌ای برای دستیابی به نسبت تبدیل‌های بالاتر.
• گیربکس کرانویل SEW سه طبقه‌ای: مناسب نسبت‌های تبدیل بسیار بالا و کاربردهای سنگین.
• گیربکس کرانویل SEW با اتصال شرینک‌دیسک: برای انتقال مطمئن گشتاور در بارهای سنگین و شوک‌دار.

علاوه‌بر این، گیربکس‌های کرانویل SEW در توان‌ها و گشتاورهای مختلف و با آپشن‌های متعدد (نوع شافت، نوع فلنج، سیستم خنک‌کاری، نوع روانکاری و…) عرضه می‌شوند و متناسب با شرایط خاص هر پروژه قابل پیکربندی هستند.

گزینه‌های سفارشی‌سازی

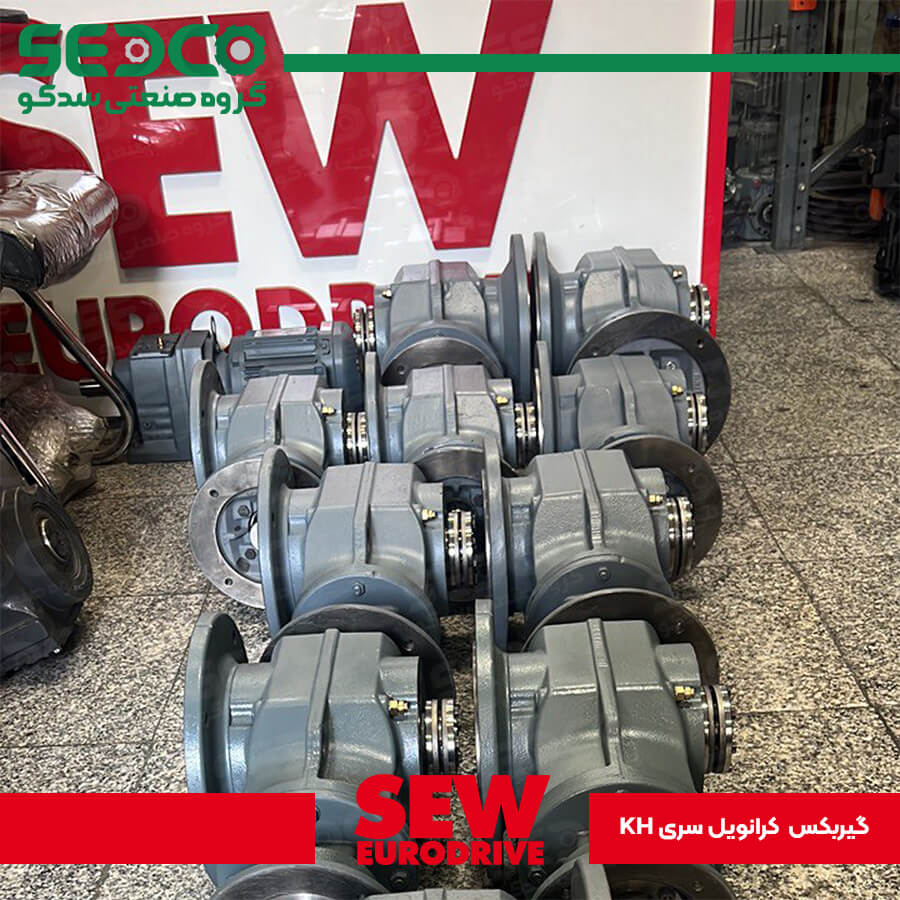

سری‌های رایج گیربکس کرانویل SEW

گیربکس‌های کرانویل SEW در چند سری اصلی عرضه می‌شوند که بر اساس نوع نصب، محور خروجی و روش کوپلینگ دسته‌بندی می‌شوند:

• سری K: گیربکس کرانویل پایه‌دار با قابلیت نصب عمودی روی شاسی و فریم.

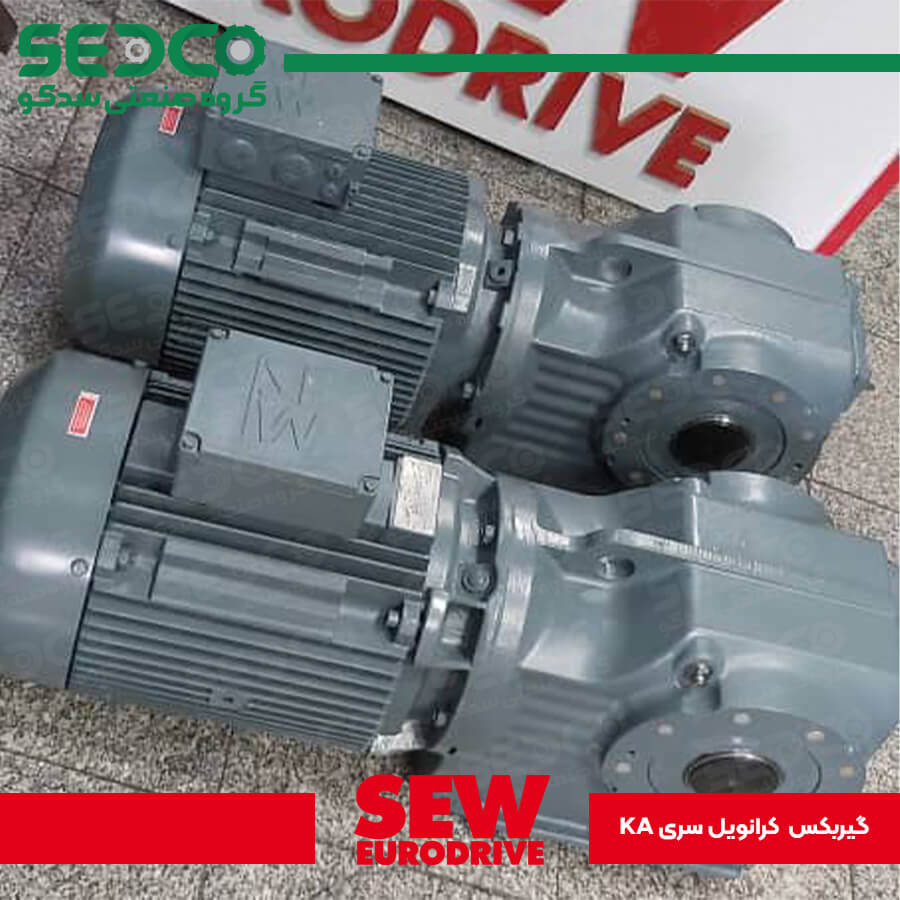

• سری KA: گیربکس کرانویل با هالوشافت، مناسب نصب افقی یا عمودی و کوپل مستقیم روی شفت.
• سری KF: گیربکس کرانویل فلنج‌دار، مناسب نصب روی فلنج موتور یا فلنج سازه.

گیربکس کرانویل پینیون SEW

در برخی طراحی‌ها، از ساختار کرانویل–پینیون با چرخ‌دنده‌های مخروطی مارپیچی استفاده می‌شود. دندانه‌های مارپیچی روی سطح مخروطی موجب درگیری نرم‌تر دنده‌ها، کاهش ضربه، افزایش راندمان و عمر کاری بیشتر نسبت به چرخ‌دنده‌های مخروطی ساده می‌شوند.

کاربرد موتور گیربکس کرانویل sew در صنایع مختلف

به‌دلیل ترکیب گشتاور بالا، راندمان مناسب و امکان نصب زاویه‌دار، گیربکس کرانویل SEW در طیف گسترده‌ای از صنایع مورد استفاده قرار می‌گیرد. برخی از مهم‌ترین کاربردها عبارتند از:

• صنایع غذایی و آشامیدنی: میکسرها، همزن‌ها، خردکن‌ها، خطوط پرکنی و بسته‌بندی.
• صنایع بسته‌بندی: نوار نقاله‌ها، تسمه نقاله‌ها، ماشین‌های چاپ و لیبلینگ.
• صنایع سیمان و فولاد: جرثقیل‌ها، آسانسورها، تجهیزات انتقال مواد، خردکننده‌ها.
• صنایع شیمیایی و پتروشیمی: پمپ‌ها، کمپرسورها، برج‌های خنک‌کننده و تجهیزات فرآیندی.
• صنایع معدنی: سنگ‌شکن‌ها، بالابرها، جرثقیل‌های پلنتی و سیستم‌های حمل مواد.
• صنایع حمل‌ونقل و لجستیک: لیفتراک‌ها، بالابرها و سیستم‌های جابه‌جایی افقی و عمودی.
• صنایع آب و فاضلاب: پمپ‌ها، هوادهی‌ها و تجهیزات تصفیه و انتقال سیالات.

طرز کار موتور گیربکس کرانویل sew

عملکرد گیربکس کرانویل SEW بر پایه درگیری چرخ‌دنده‌های مخروطی مارپیچی است. به‌صورت ساده می‌توان فرآیند کار را این‌گونه توضیح داد:

1. گشتاور و سرعت از شافت ورودی (متصل به موتور یا منبع محرک) به پینیون مخروطی مارپیچی منتقل می‌شود.
2. پینیون با چرخ‌دنده مخروطی بزرگ‌تر درگیر شده و ضمن تغییر زاویه حرکت، گشتاور را افزایش و دور را کاهش می‌دهد.
3. در صورت وجود استیج دوم یا سوم، فرآیند کاهش دور و افزایش گشتاور در مراحل بعدی تکرار می‌شود.
4. در نهایت، گشتاور تقویت‌شده از شافت خروجی (توپر یا هالوشافت) به دستگاه مصرف‌کننده منتقل می‌شود.

مزایا و نقاط قوت موتور گیربکس کرانویل sew

گیربکس‌های کرانویل SEW به‌دلیل طراحی مهندسی‌شده و متریال باکیفیت، مزایای قابل‌توجهی برای بهره‌برداران صنعتی فراهم می‌کنند:

• راندمان بالا: راندمان معمولاً در بازه ۹۰ تا ۹۵٪ که منجر به کاهش تلفات انرژی و هزینه‌های بهره‌برداری می‌شود.
• طول عمر بالا: استفاده از چرخ‌دنده‌های مخروطی مارپیچی و فولاد آلیاژی سخت‌کاری‌شده، عمر کاری بالایی را تضمین می‌کند.
• قابلیت نصب در فضاهای محدود: طراحی زاویه‌دار و جمع‌وجور، نصب گیربکس را در فضاهای تنگ و نزدیک به محورهای کاری آسان می‌کند.
• تحمل بارهای سنگین: قابلیت تحمل گشتاورهای بالا (تا حدود ۱۳٬۰۰۰ نیوتن‌متر) مناسب کاربردهای سنگین و پیوسته.
• تنوع در پیکربندی: امکان انتخاب پایه‌دار، فلنج‌دار، هالوشافت، چندطبقه، شرینک‌دیسک و… متناسب با نیاز پروژه.
• خدمات پس از فروش و قطعات یدکی: به‌کمک تأمین‌کنندگان معتبری مانند گروه صنعتی سدکو، دسترسی به قطعات و خدمات سرویس تسهیل شده است.

در کنار این مزایا، رعایت برنامه سرویس و استفاده از روغن و قطعات اصلی، نقش مهمی در حفظ راندمان و کاهش هزینه‌های تعمیرات در بلندمدت دارد.

خرید گیربکس کرانویل SEW از نمایندگی معتبر در ایران

برند SEW با تکیه بر فناوری روز، طراحی ماژولار و استفاده از مواد اولیه با کیفیت، گیربکس‌هایی با عمر طولانی، راندمان بالا و قابلیت اطمینان ممتاز ارائه می‌دهد. در نتیجه، گیربکس کرانویل SEW برای بسیاری از پروژه‌های صنعتی، یک انتخاب مطمئن و بلندمدت است.

گروه صنعتی سدکو با بیش از دو دهه سابقه در تأمین قطعات ماشین‌آلات صنعتی، انواع گیربکس‌های برند SEW را به‌صورت مستقیم از آلمان وارد می‌کند و به‌عنوان مشاور فنی قابل اعتماد بسیاری از صنایع کشور شناخته می‌شود.

برای دریافت بهترین قیمت و انتخاب دقیق‌ترین مدل متناسب با شرایط کاری، پیشنهاد می‌شود قبل از خرید، مشخصات خط تولید و دستگاه خود را با کارشناسان فنی سدکو در میان بگذارید.
