درایو غیرمتمرکز خانواده MOVIMOT D

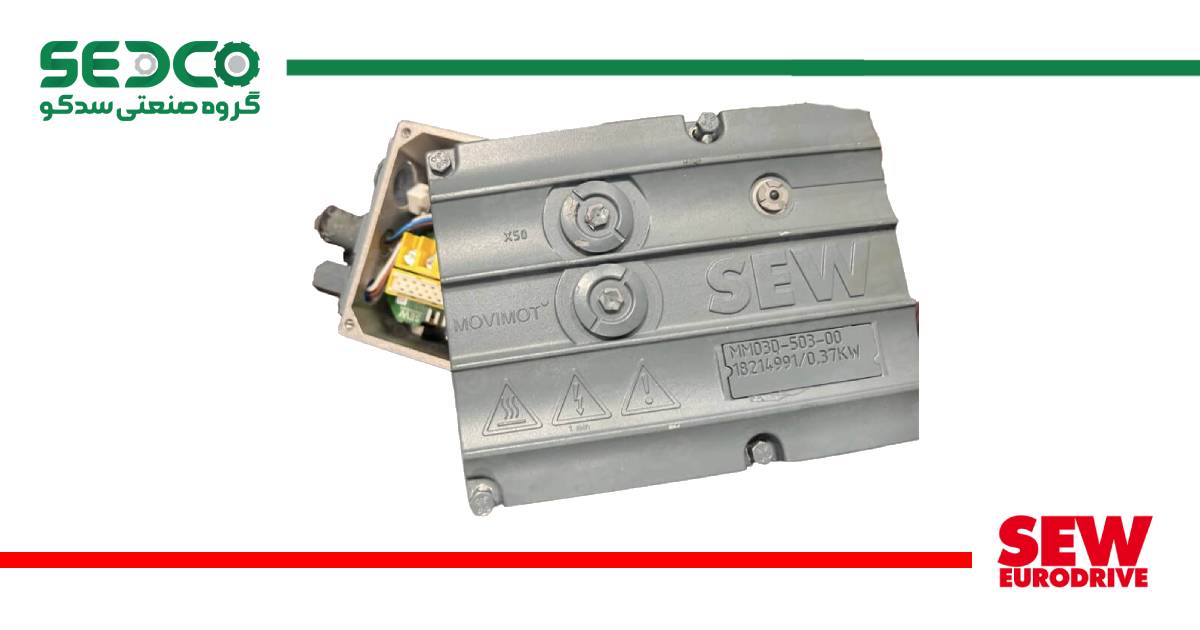

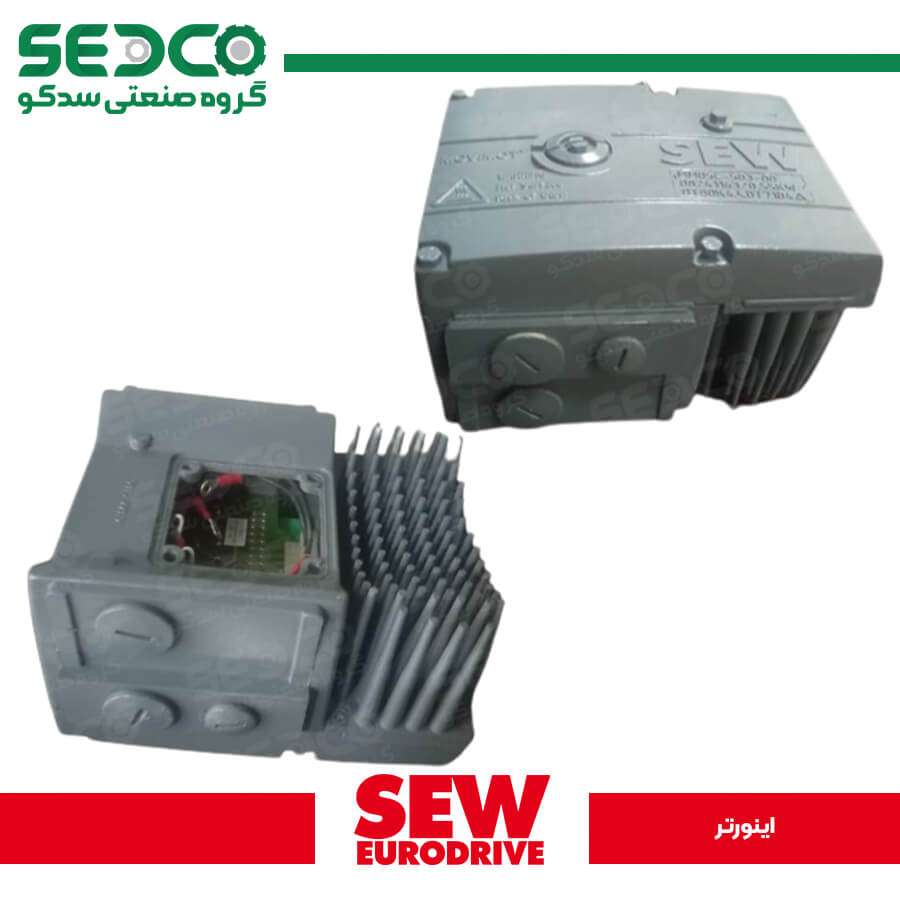

اینورتر SEW MOVIMOT MM03D-503-00؛ کنترل دور نزدیک موتور

SEW MOVIMOT MM03D-503-00 یک مبدل فرکانس غیرمتمرکز از نسل MOVIMOT D است که برای ترکیب با موتورهای AC سازگار SEW و نصب روی جعبه اتصال موتور یا در مجاورت آن طراحی شده است. این ساختار می‌تواند کابل‌کشی تابلو تا موتور را ساده‌تر کند و کنترل سرعت را به محل درایو نزدیک کند؛ بااین‌حال، سازگاری نهایی باید با کد کامل مجموعه، پلاک موتور، نوع اتصال و گزینه‌های نصب بررسی شود.

مشاهده مشخصات فنی راهنما و کاتالوگ

کد مدلMM03D-503-00

توان نامی مدل۰٫۳۷ کیلووات

کلاس ورودیسه‌فاز ۳۸۰ تا ۵۰۰ ولت

نوع نصبغیرمتمرکز / نزدیک موتور

پیش از سفارش، کد کامل روی پلاک، شماره فنی، وضعیت نو یا کارکرده‌بودن و اقلام همراه با تصویر واقعی همین کالا تطبیق داده شود.

شناخت محصول

MOVIMOT MM03D-503-00 دقیقاً چیست؟

در این خانواده، مبدل فرکانس و موتور به‌صورت یک راهکار درایو غیرمتمرکز به‌کار می‌روند. برخلاف اینورترهای متداول داخل تابلو، واحد MOVIMOT می‌تواند مستقیماً روی جعبه اتصال موتور سازگار نصب شود. این محصول برای کنترل دور موتور سه‌فاز، راه‌اندازی و توقف کنترل‌شده و یکپارچه‌سازی در سیستم انتقال مواد طراحی شده است.

مرزبندی مهم

این محصول MOVITRAC یا MOVIDRIVE نیست

MOVITRAC و MOVIDRIVE خانواده‌های دیگری از درایوهای SEW هستند و قابلیت‌ها، نرم‌افزار، ارتباطات و محدوده توان آن‌ها نباید به MM03D-503-00 تعمیم داده شود. انتخاب کارت شبکه، مقاومت ترمز، فرمان‌ها و روش راه‌اندازی این مدل باید براساس دفترچه MOVIMOT MM..D و کد کامل تجهیز انجام شود.

داده‌های شناسایی مدل

مشخصات فنی اینورتر SEW MM03D-503-00

سازنده	SEW‑EURODRIVE
خانواده محصول	MOVIMOT MM..D
مدل	MM03D-503-00
نوع تجهیز	مبدل فرکانس غیرمتمرکز برای موتور AC سازگار
توان نامی مدل	۰٫۳۷ کیلووات
ولتاژ ورودی خانواده 503	سه‌فاز ۳۸۰ تا ۵۰۰ ولت AC
فرکانس شبکه	۵۰ تا ۶۰ هرتز
روش نصب	روی جعبه اتصال موتور سازگار یا نصب نزدیک موتور، متناسب با مجموعه کامل
کنترل و راه‌اندازی	براساس تنظیمات، کلیدهای داخلی و رابط‌های مجاز خانواده MOVIMOT D
IP، ارتباطات و آپشن‌ها	وابسته به محفظه اتصال، آب‌بندی، کد کامل و تجهیزات جانبی؛ از روی تصویر به‌تنهایی قابل تعیین نیست

مقادیر جریان خروجی، فرکانس خروجی، دمای مجاز، درجه حفاظت و مقاومت ترمز باید با پلاک خوانا و ویرایش دفترچه مرتبط با همین دستگاه کنترل شوند؛ به همین دلیل از درج اعداد عمومی خانواده‌های دیگر خودداری شده است.

کدخوانی کاربردی

کد MM03D-503-00 چه اطلاعاتی می‌دهد؟

MMخانواده مبدل فرکانس MOVIMOT

03رده توان مدل؛ در این کد برابر ۰٫۳۷ کیلووات

Dنسل یا سری MOVIMOT D

503کلاس تغذیه سه‌فاز ۳۸۰ تا ۵۰۰ ولت

00پسوند نسخه؛ تفسیر کامل با شماره فنی و دفترچه همان تجهیز

برای جایگزینی، فقط بخش MM03D کافی نیست؛ تمام پسوندها، شماره فنی، نوع جعبه اتصال، موتور و آپشن‌های نصب باید تطبیق داده شوند.

کاربردهای مناسب

کانوایرها و خطوط انتقال مواد
سیستم‌های لجستیک و جابه‌جایی داخلی
ماشین‌آلات ماژولار با کنترل نزدیک موتور
جایگزینی یک MOVIMOT هم‌کد پس از کنترل کامل پلاک

موارد نیازمند بررسی بیشتر

کنترل موقعیت یا گشتاور دقیق بدون شناخت انکودر و کنترلر
محیط انفجاری یا شست‌وشوی شدید بدون تأیید نسخه تجهیز
بارهای بالابر و ایمنی‌محور بدون بررسی ترمز و الزامات ایمنی
جایگزینی MOVITRAC یا MOVIDRIVE فقط براساس توان نامی

چک‌لیست جایگزینی

قبل از خرید MM03D-503-00 چه چیزهایی ارسال شود؟

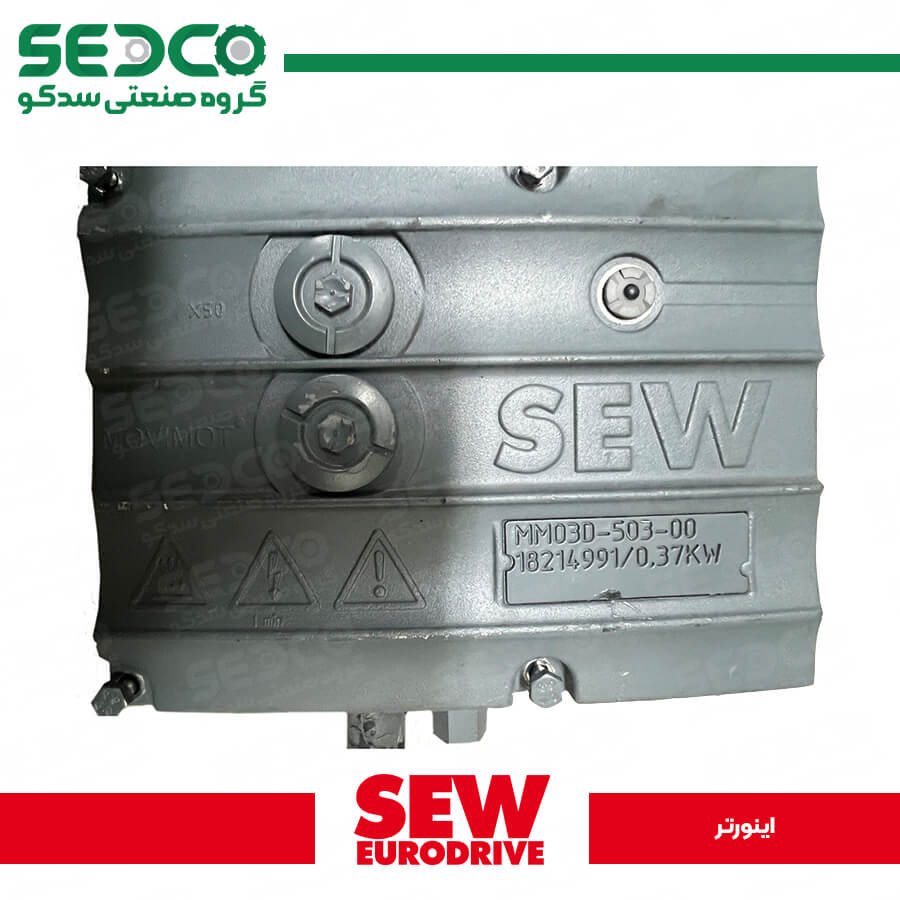

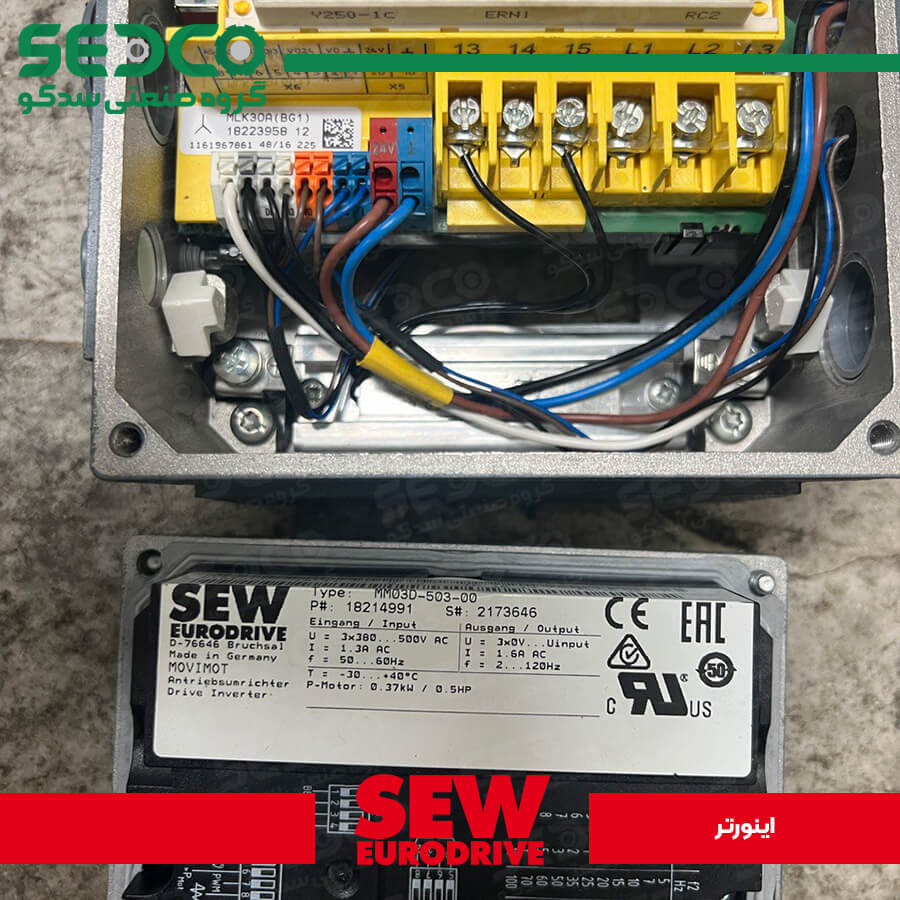

۱. تصویر کامل پلاکType، شماره فنی و تمام پسوندها

۲. پلاک موتورتوان، ولتاژ، جریان، دور و ترمز

۳. نمای کانکتورهاجعبه اتصال، سوکت‌ها و کابل‌کشی

۴. وضعیت فعلیکد خطا، علت تعویض و شرایط بار

۵. گزینه‌های نصبترمز، مقاومت، شبکه و کنترل محلی

۶. وضعیت درخواستینو، بازشده، کارکرده یا تعمیرشده

قیمت و موجودی

قیمت اینورتر SEW MM03D-503-00

قیمت این مدل به وضعیت کالا، شماره فنی کامل، اقلام همراه، سلامت برد و توانایی تأمین وابسته است. اگر مبلغ درج‌شده مربوط به موجودی قدیمی یا پیکربندی دیگری است، نمایش «استعلام قیمت» از قیمت پایه دقیق‌تر خواهد بود.

پیش‌فاکتور باید دقیقاً مدل، شماره فنی، وضعیت کالا و شرایط تست یا ضمانت را مشخص کند.

مدارک فنی

کاتالوگ و دفترچه MOVIMOT MM..D

برای نصب، سیم‌بندی، راه‌اندازی و خطاها فقط از Operating Instructions مربوط به MOVIMOT MM..D و ویرایش سازگار با شماره فنی دستگاه استفاده کنید.

دانلود کاتالوگ و دفترچه MOVIMOT SEW

نکته ایمنی نصب و عیب‌یابی

MOVIMOT یک تجهیز الکترونیک قدرت متصل به برق سه‌فاز است و پس از قطع تغذیه نیز ممکن است ولتاژ خطرناک در مدار باقی بماند. نصب، بازکردن محفظه، اندازه‌گیری و راه‌اندازی باید توسط فرد متخصص و دقیقاً مطابق دفترچه همان مدل انجام شود. کد خطا بدون بررسی ویرایش دستگاه و شرایط بار، مبنای کافی برای تعویض قطعه نیست.

پاسخ‌های مدل‌محور

سؤالات متداول درباره MM03D-503-00

آیا MM03D-503-00 همان اینورتر MOVITRAC است؟

خیر. این مدل متعلق به خانواده غیرمتمرکز MOVIMOT D است. MOVITRAC خانواده دیگری از درایوهای SEW است و روش نصب و امکانات آن می‌تواند متفاوت باشد.

آیا هر اینورتر ۰٫۳۷ کیلوواتی جایگزین این مدل می‌شود؟

خیر. علاوه بر توان، ولتاژ، جریان، موتور، ترمز، جعبه اتصال، کانکتورها، روش فرمان و پسوندهای کامل باید تطبیق داده شوند.

آیا این محصول را می‌توان جدا از موتور سفارش داد؟

در برخی پیکربندی‌ها واحد مبدل یا مجموعه جایگزین قابل تأمین است؛ اما سازگاری مکانیکی و الکتریکی آن با موتور و جعبه اتصال موجود باید از روی کد کامل بررسی شود.

درجه حفاظت این مدل چند است؟

درجه حفاظت به مجموعه کامل، نوع محفظه اتصال، گلندها، آب‌بندی و روش نصب وابسته است. IP را باید از پلاک یا مدارک همان مجموعه خواند و نباید از ظاهر قاب نتیجه‌گیری کرد.

برای استعلام قیمت چه تصویری لازم است؟

یک تصویر واضح و مستقیم از پلاک، عکس نمای کامل دستگاه، کانکتورها و پلاک موتور ارسال شود. اگر دستگاه خطا دارد، متن یا کد خطا و شرایط رخداد آن نیز مفید است.

چطور وضعیت نو یا کارکرده‌بودن کالا مشخص می‌شود؟

وضعیت کالا باید در پیش‌فاکتور و فاکتور صریحاً درج شود. تصویر واقعی، وضعیت پلمب، شماره فنی، نتیجه تست و شرایط ضمانت یا مرجوعی نیز باید قبل از خرید مشخص باشند.
