کوپلینگ، محور محرک و متحرک را برای انتقال توان به یکدیگر متصل میکند. انتخاب درست فقط به قطر شفت محدود نیست؛ گشتاور طراحی، دور کاری، نوع ناهمراستایی، سختی پیچشی، شوک بار و شرایط محیطی باید همزمان بررسی شوند.
مدل مناسب را بین محصولات پیدا نکردید؟
توان موتور، دور، قطر دو شفت، نوع ماشین و شرایط بار را ارسال کنید تا امکان انتخاب و تأمین کوپلینگ مناسب بررسی شود.
نقش کوپلینگ
کوپلینگ باید گشتاور را از تجهیز محرک، مانند الکتروموتور یا موتور احتراقی، به تجهیز متحرک مانند پمپ، گیربکس، فن یا کمپرسور منتقل کند. بسته به ساختار، میتواند مقدار مشخصی ناهمراستایی را جبران کند، ارتعاش و شوک را کاهش دهد یا اتصال پیچشی صلبتری ایجاد کند.
یک اصل مهم در نصب
ظرفیت جبران ناهمراستایی به معنی بینیازی از هممحوری نیست. تنظیم صحیح شفتها، فاصله نصب و کنترل لنگی برای کاهش بار اضافی روی یاتاقانها و افزایش عمر کوپلینگ ضروری است.
هشدار انتخاب
همیشه ظرفیت گشتاور، حداکثر دور و حدود ناهمراستایی را از کاتالوگ همان سری و سایز کنترل کنید؛ ظاهر مشابه به معنی ظرفیت یکسان نیست.
انتخاب بر اساس ساختار
هر خانواده رفتار متفاوتی در برابر شوک، ارتعاش، ناهمراستایی و دما دارد. توضیحات زیر برای انتخاب اولیه است و سایز نهایی باید با دادههای فنی سازنده تطبیق داده شود.

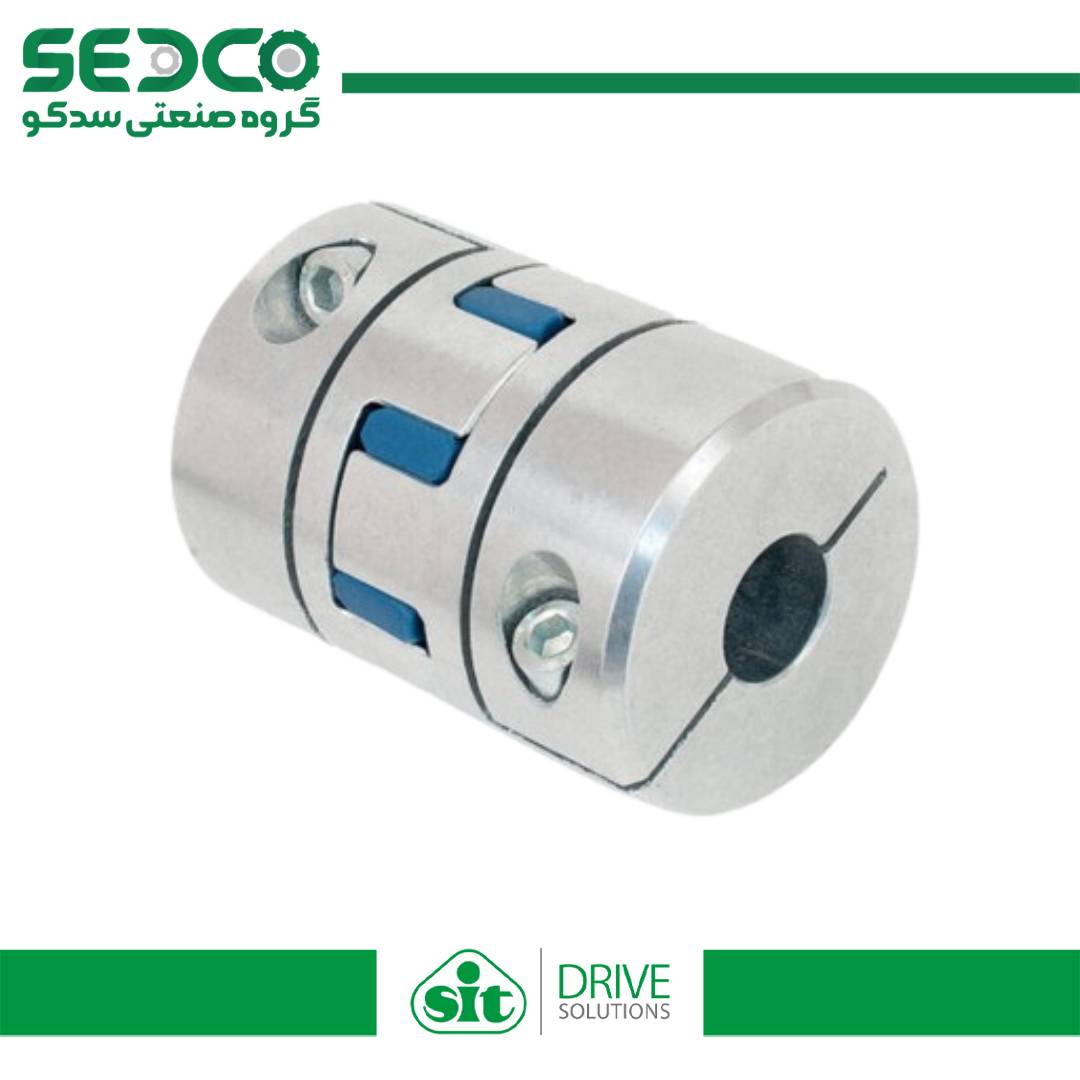

کوپلینگ الاستیک SIT
المان الاستومری بخشی از شوک و ارتعاش را جذب میکند و مقدار محدودی ناهمراستایی را میپذیرد. برای انتخاب، جنس و سختی الاستومر، دما و گشتاور بررسی شود.
کوپلینگ انعطافپذیر دیسکی SIT
پک دیسک فلزی بدون لقی محسوس، انتقال دقیق و سختی پیچشی بالایی ایجاد میکند. معمولاً نیاز به روانکاری ندارد، اما همراستایی و مونتاژ صحیح اهمیت زیادی دارد.
کوپلینگ فولادی SIT
برای سرویسهایی که مقاومت مکانیکی، پاسخ دقیق و حذف قطعه لاستیکی اهمیت دارد. نوع دقیق المان فولادی، ظرفیت خستگی و محدودیت ناهمراستایی باید از کاتالوگ کنترل شود.

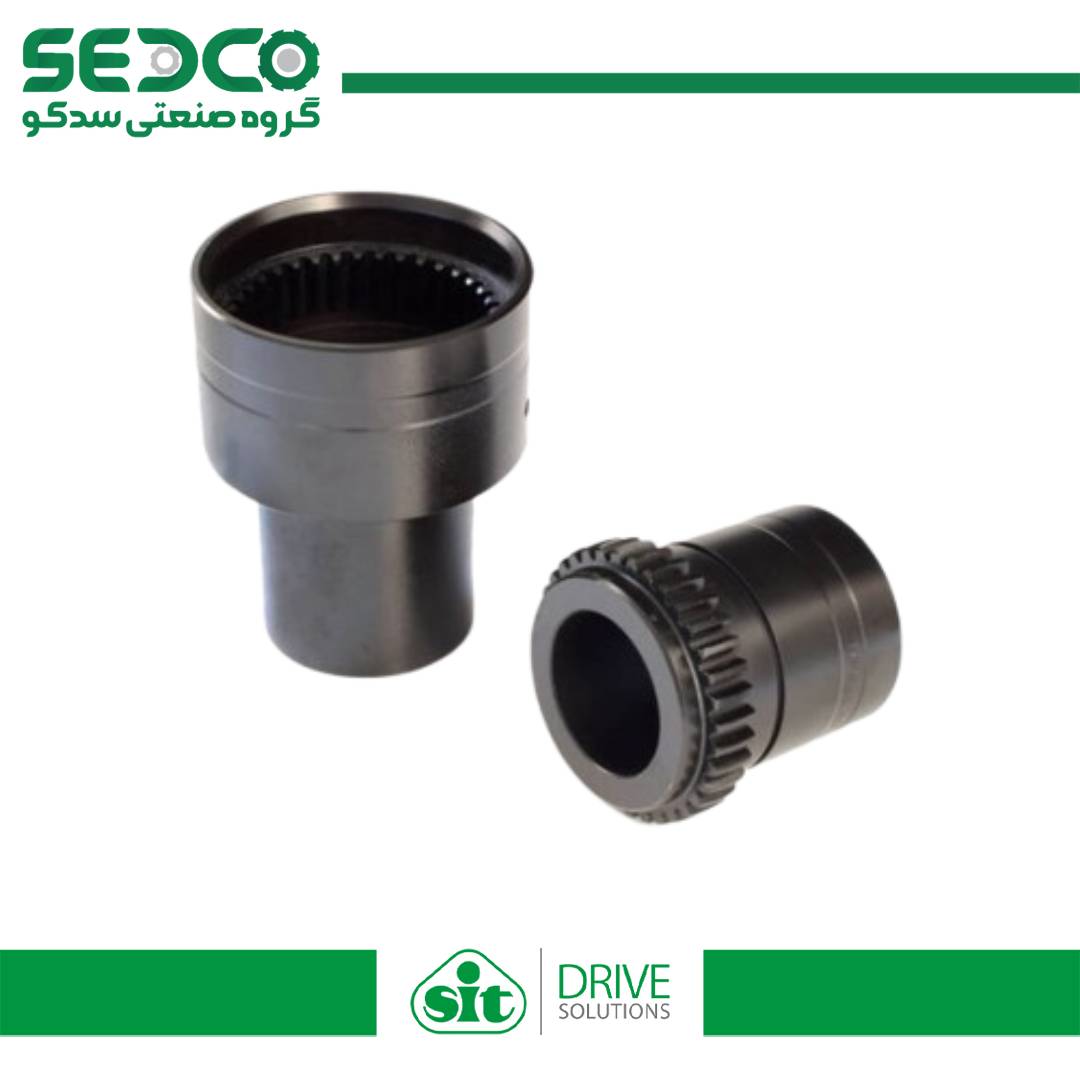

کوپلینگ دندهای SIT
درگیری دندانهها ظرفیت انتقال گشتاور بالایی فراهم میکند و مقدار محدودی ناهمراستایی زاویهای را میپذیرد. روانکاری، آببندی و نگهداری دورهای آن مهم است.
کوپلینگ هیدرولیک SIT
توان را به روش هیدرودینامیکی و از طریق سیال منتقل میکند؛ در نتیجه راهاندازی نرمتر و جداسازی نسبی شوک ایجاد میشود. لغزش، حرارت و میزان روغن باید در طراحی لحاظ شوند.
کوپلینگ ضدجرقه SIT
برای کاربردهایی که کاهش احتمال ایجاد جرقه اهمیت دارد. جنس اجزا و گواهیهای محصول باید با طبقهبندی محیط پروژه تطبیق داده شوند؛ عنوان ضدجرقه بهتنهایی جایگزین تأییدیه محیط خطرناک نیست.
مسیر انتخاب مهندسی
قطر سوراخ و ابعاد نصب مرحله نهایی هستند. ابتدا ظرفیت دینامیکی کوپلینگ باید برای شرایط واقعی ماشین کنترل شود.
۱محاسبه گشتاور پایه
توان و دور تجهیز محرک برای تعیین گشتاور نامی مبنا قرار میگیرند.
۲اعمال ضریب سرویس
نوع محرک، شوک بار، ساعات کار و تعداد استارت در ضریب انتخاب اثر دارند.
۳کنترل دور و ناهمراستایی
حداکثر دور، بالانس و جابهجایی زاویهای، موازی و محوری کنترل میشوند.
۴تطبیق ابعاد و محیط
قطر شفت، خار، فاصله دو سر شفت، دما و شرایط محیطی بررسی میشوند.
مقایسه سریع
این جدول جایگزین کاتالوگ سازنده نیست، اما مسیر اولیه انتخاب را روشن میکند.
| نوع کوپلینگ | مزیت اصلی | نکته مهم انتخاب و نگهداری |
|---|---|---|
| الاستیک | میرایی شوک و ارتعاش | کنترل جنس و سختی الاستومر، دما و فرسودگی |
| دیسکی | سختی پیچشی و دقت بالا | رعایت همراستایی، گشتاور بستن پیچها و مونتاژ پک دیسک |
| فولادی | ساختار تمامفلزی و پاسخ دقیق | کنترل خستگی، نوع المان و حدود مجاز جابهجایی |
| دندهای | گشتاور بالا در ابعاد فشرده | روانکاری، آببندی و بازدید سایش دندانهها |
| هیدرولیک | راهاندازی نرم و کاهش شوک انتقالی | لغزش، حرارت، نوع و سطح سیال کاری |
| ضدجرقه | کاهش ریسک جرقه در طراحی مربوطه | کنترل مستندات، متریال و انطباق با طبقهبندی محیط |
کاربردهای صنعتی
الکتروموتور و پمپ
انتقال توان با توجه به دور، همراستایی و رفتار دینامیکی مجموعه.
موتور و گیربکس
اتصال محور ورودی گیربکس با کنترل شوک راهاندازی و گشتاور پیک.
فن و بلوئر
انتقال دقیق در دورهای کاری مختلف با توجه ویژه به بالانس.
کمپرسور
انتخاب بر اساس گشتاور، ارتعاش پیچشی و الزامات سرویس پیوسته.
نوار نقاله و سنگشکن
سرویسهای دارای شوک، اینرسی بالا و بارهای متغیر یا ضربهای.
صنایع فرایندی
سرویسهای حساس به قابلیت اطمینان، دما، خوردگی و توقف تولید.
نشانههای انتخاب یا نصب نامناسب
ترک یا پارگی المان، سایش نامتقارن، داغشدن هاب، شلشدن پیچها و لرزش تکرارشونده میتوانند از ناهمراستایی، اضافهبار، انتخاب نادرست جنس یا مونتاژ اشتباه ناشی شوند.
اطلاعات لازم برای استعلامچه مشخصاتی برای سدکو بفرستیم؟
پرسشهای متداول
قیمت کوپلینگ صنعتی چگونه تعیین میشود؟
نوع کوپلینگ، سایز و ظرفیت گشتاور، قطر و ماشینکاری سوراخ، جنس اجزا، برند، سرعت مجاز و تجهیزات جانبی بر قیمت اثر میگذارند.
برای انتخاب سایز، دانستن قطر شفت کافی است؟
خیر. قطر شفت فقط محدودیت ابعادی را مشخص میکند. ظرفیت گشتاور، ضریب سرویس، دور، بار پیک، ناهمراستایی و محیط کاری باید قبل از تعیین سایز کنترل شوند.
کوپلینگ الاستیک بهتر است یا دیسکی؟
پاسخ به اولویت سیستم بستگی دارد. مدل الاستیک برای میرایی شوک و ارتعاش مناسبتر است؛ مدل دیسکی برای سختی پیچشی، دقت و سرویس بدون روانکاری انتخاب میشود.
آیا کوپلینگ انعطافپذیر مشکل ناهممحوری را کاملاً حل میکند؟
خیر. هر کوپلینگ فقط مقدار محدودی جابهجایی را تحمل میکند. همراستاسازی دقیق، کنترل سافتفوت و رعایت فاصله نصب همچنان ضروری است.
چه زمانی کوپلینگ هیدرولیک انتخاب میشود؟
وقتی راهاندازی نرم، کاهش شوک و جداسازی نسبی ارتعاش پیچشی اهمیت دارد. میزان لغزش، گرما، زمان شتابگیری و سیال کاری باید در انتخاب کنترل شوند.
برای جایگزینی کوپلینگ قدیمی چه چیزی ارسال کنیم؟
عکس کامل، برند و کد حکشده، قطر شفتها، ابعاد خار، قطر خارجی، طول هاب، فاصله شفتها، توان، دور و نوع دستگاه را ارسال کنید.
