موتور گیربکس خورشیدی sew | مشخصات فنی، کاربرد و راهنمای خرید گیربکس خورشیدی اس ای دبلیو

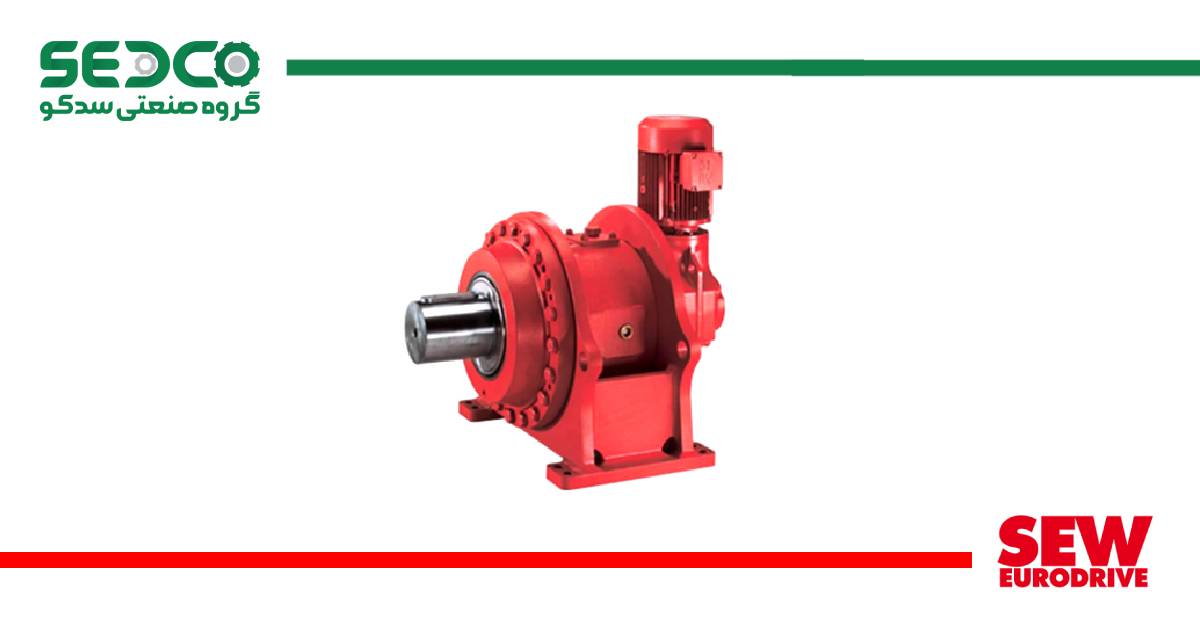

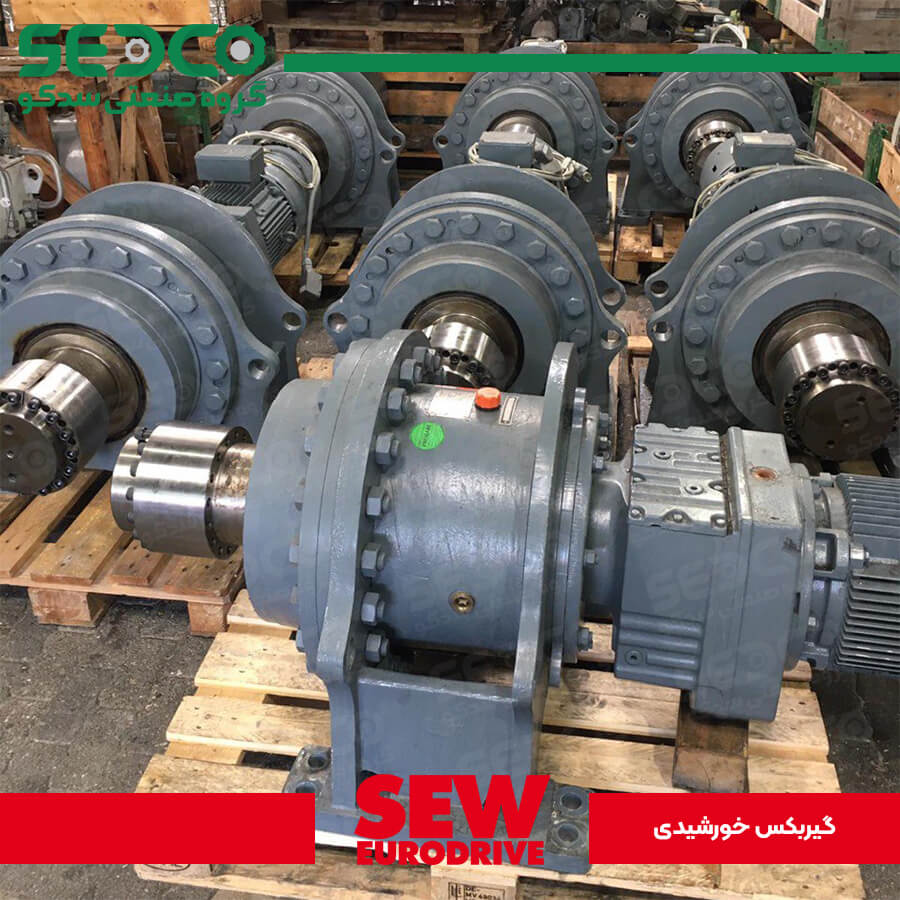

موتور گیربکس خورشیدی sew یکی از محصولات باکیفیت و قابل‌اعتماد شرکت آلمانی SEW-EURODRIVE است. این نوع گیربکس با استفاده از مکانیزم سیاره‌ای (خورشیدی)، برای انتقال گشتاور بسیار بالا در ابعاد فشرده طراحی شده و در طیف وسیعی از ماشین‌آلات صنعتی مانند میکسرها، کانوایرها، توربین‌ها، تجهیزات شهربازی، خطوط حفاری، نورد فولاد، سنگ‌شکن‌ها و آسیاب‌ها کاربرد دارد.

مزیت اصلی گیربکس خورشیدی اس ای دبلیو نسبت به دیگر گیربکس‌های برند SEW و بسیاری از برندهای دیگر، راندمان مکانیکی بالاتر، صدای کمتر، تحمل گشتاور بسیار بالا، دقت حرکتی بیشتر، لقی (Backlash) کمتر و قابلیت نصب در فضاهای محدود است. این ویژگی‌ها، آن را برای کاربردهای سنگین، پیوسته و حساس به دقت، به گزینه‌ای ایده‌آل تبدیل می‌کند.

برای خرید انواع موتور گیربکس خورشیدی sew به‌صورت مستقیم و بدون واسطه از تأمین‌کننده معتبر، و نیز بهره‌مندی از مشاوره فنی تخصصی، می‌توانید با کارشناسان گروه صنعتی سدکو در ارتباط باشید.

مشخصات فنی کلیدی موتور گیربکس خورشیدی sew

• گشتاور خروجی: از حدود ۲۵٬۰۰۰ تا ۶۵۱٬۰۰۰ نیوتن‌متر بسته به سری و سایز
• نسبت تبدیل: در بازه تقریبی ۱:۱۰۰ تا ۱:۴۰۰۰ (قابل تأمین در استیج‌های مختلف)
• راندمان مکانیکی: تا حدود ۹۸٪ در شرایط نامی
• سطح صدا: بسیار کم، مناسب محیط‌های صنعتی حساس به آلودگی صوتی
• تحمل گشتاور: توان تحمل گشتاور بسیار بالا به‌دلیل درگیری همزمان چند چرخ‌دنده سیاره‌ای
• دقت و لقی: دقت بالا و لقی (بکلش) کم، مناسب کاربردهای کنترل دور و موقعیت
• ابعاد و نصب: طراحی جمع‌وجور با قابلیت نصب در فضاهای محدود و شاسی‌های فشرده
• جنس بدنه: چدن یا فولاد ریخته‌گری مقاوم در برابر تنش و ضربه
• جنس چرخ‌دنده‌ها: فولاد آلیاژی سخت‌کاری‌شده، مقاوم در برابر سایش و خستگی

جدول مشخصات فنی گیربکس خورشیدی اس ای دبلیو

نسبت تبدیل موتور گیربکس خورشیدی sew با توجه به هندسه چرخ‌دنده‌ها و تعداد دنده‌های هرزگرد تعیین می‌شود؛ به‌طور کلی با افزایش تعداد دنده‌های سیاره‌ای و استیج‌های کاهنده، نسبت تبدیل و گشتاور خروجی افزایش می‌یابد.

ساختار و طرز کار موتور گیربکس خورشیدی sew

گیربکس خورشیدی برند SEW در رده گیربکس‌های صنعتی سنگین قرار می‌گیرد و از سه جزء اصلی دنده خورشیدی، دنده رینگی و دنده‌های هرزگرد (سیاره‌ای) تشکیل شده است. دنده خورشیدی در مرکز مجموعه قرار گرفته و مستقیماً به شافت ورودی متصل است. دنده رینگی به‌صورت یک دنده داخلی، دور تا دور مجموعه سیاره‌ای را در بر می‌گیرد و دنده‌های هرزگرد بین خورشیدی و رینگی درگیر هستند.

هنگامی که گشتاور از طریق شافت ورودی به دنده خورشیدی اعمال می‌شود، خورشیدی شروع به چرخش کرده و این چرخش به دنده‌های هرزگرد منتقل می‌شود. دنده‌های هرزگرد ضمن دوران به دور خورشیدی، با دنده رینگی نیز درگیر هستند و نیروی حاصل را به حامل سیاره‌ای و در نهایت به شافت خروجی منتقل می‌کنند. این ساختار سبب می‌شود:

• بار بین چند چرخ‌دنده تقسیم شده و تحمل گشتاور بسیار بالا فراهم شود.
• لرزش و لقی سیستم کاهش یابد و دقت حرکتی افزایش پیدا کند.
• در عین کسب گشتاور بالا، ابعاد گیربکس نسبت به توان خروجی کوچک باقی بماند.

انواع و سری‌های گیربکس خورشیدی برند اس ای دبلیو

گیربکس‌های خورشیدی SEW به طور عمده در سه سری زیر تولید و عرضه می‌شوند:

• سری P:
  سری مناسب کاربردهای عمومی و صنعتی استاندارد؛ این سری دارای گشتاور تا حدود ۲۵٬۰۰۰ نیوتن‌متر و نسبت تبدیل تا حدود ۱۰۰۰ است.
• سری XP:
  این سری از گیربکس‌های خورشیدی SEW برای کاربردهای سنگین (Heavy Duty) طراحی شده‌اند و گشتاور آنها تا حدود ۶۵۱٬۰۰۰ نیوتن‌متر و نسبت تبدیل تا حدود ۴۰۰۰ قابل تأمین است.
• سری P-X:
  این سری ترکیبی از ویژگی‌های دو سری P و XP است و در رنج میانی قرار می‌گیرد؛ گشتاور آن تا حدود ۴۵۰٬۰۰۰ نیوتن‌متر و نسبت تبدیل تا حدود ۲۰۰۰ است.

هر یک از این سری‌ها شامل مدل‌ها و سایزهای مختلفی است که با توجه به نیاز گشتاور، نسبت تبدیل، نوع بار و شرایط کاری انتخاب می‌شوند. برای انتخاب دقیق‌ترین مدل متناسب با پروژه، توصیه می‌شود مشخصات دستگاه خود را در اختیار متخصصان فنی سدکو قرار دهید تا مناسب‌ترین موتور گیربکس خورشیدی sew برای شما سایزینگ و پیشنهاد شود.

نام‌های دیگر موتور گیربکس خورشیدی sew در بازار

موتور گیربکس خورشیدی sew علاوه‌بر نام رایج گیربکس خورشیدی، در بازار و متون فنی با نام‌های زیر نیز شناخته می‌شود:

• گیربکس سیاره‌ای یا ستاره‌ای
• گیربکس هیپلوید (Hypoid)
• گیربکس دنده خورشیدی – دنده رینگی
• گیربکس دنده هرزگرد

اصطلاح گیربکس هیپلوید از واژه انگلیسی Hypoid به معنای «زیر محور» گرفته شده است و به نحوه قرارگیری دنده خورشیدی نسبت به دنده رینگی اشاره دارد. عبارت گیربکس دنده خورشیدی – دنده رینگی نیز به حضور دو نوع دنده اصلی در ساختار گیربکس اشاره دارد؛ یعنی دنده خورشیدی در مرکز و دنده رینگی در محیط. همچنین نام گیربکس دنده هرزگرد به دلیل نقش پررنگ دنده‌های سیاره‌ای (هرزگرد) در انتقال نیرو و گشتاور در این مکانیزم به کار می‌رود.

کاربرد موتور گیربکس خورشیدی sew در صنایع مختلف

موتور گیربکس خورشیدی sew در کاربردهای متعددی به کار گرفته می‌شود، از جمله:

• توربین‌ها و تجهیزات چرخان با گشتاور بالا
• رولینگ و خطوط نورد
• میکسرها و راکتورهای صنعتی
• کانوایرها و نوار نقاله‌های سنگین
• سنگ‌شکن‌ها و خردایش مواد معدنی
• نورد فولاد و صنایع فلزی
• آسیاب‌ها
• صنایع نفت و گاز
• صنایع پتروشیمی
• صنایع بسته‌بندی و انتقال مواد

مزایای موتور گیربکس خورشیدی sew نسبت به دیگر گیربکس‌ها

موتور گیربکس خورشیدی sew از مزایای قابل‌توجهی برخوردار است که مهم‌ترین آنها عبارتند از:

• راندمان بالا: راندمان این گیربکس‌ها تا ۹۸٪ است که نشان‌دهنده کارایی بالای آنها و کاهش تلفات انرژی در سیستم است.
• صدای کم: صدای کاری بسیار پایین که به کاهش آلودگی صوتی در محیط صنعتی کمک می‌کند.
• تحمل گشتاور بالا: به‌دلیل وجود یک ست چرخ‌دنده سیاره‌ای و توزیع بار بین چند چرخ‌دنده، توانایی تحمل گشتاورهای بسیار بالا را دارد.
• دقت بالا و لقی کم: این گیربکس‌ها دقت حرکتی بالا و لقی (بکلش) کمی دارند که موجب افزایش عمر مکانیزم و کیفیت عملکرد می‌شود.
• توانایی نصب در فضای محدود: طراحی فشرده و منحصربه‌فرد، امکان نصب گیربکس را در موقعیت‌هایی با محدودیت فضا فراهم می‌کند.

علاوه بر موارد فوق، گیربکس‌های خورشیدی SEW ویژگی‌های زیر را نیز ارائه می‌دهند:

• عمر طولانی: استفاده از مواد اولیه باکیفیت و دقت ساخت بالا، عمر مفید گیربکس را افزایش می‌دهد.
• قابلیت اطمینان بالا: این گیربکس‌های آلمانی در شرایط کاری سخت نیز عملکرد پایدار و مطمئن دارند.
• امکان تعمیر و نگهداری آسان: ساختار مهندسی‌شده گیربکس خورشیدی، دسترسی مناسب برای سرویس و نگهداری دوره‌ای را فراهم کرده و هزینه‌های توقف خط را کاهش می‌دهد.

برای خرید موتور گیربکس خورشیدی sew به چه نکاتی توجه کنیم؟

1. گشتاور مورد نیاز دستگاه شما چقدر است؟
   اولین گام در انتخاب گیربکس، مشخص کردن گشتاور مورد نیاز در شافت خروجی است. گیربکس‌های خورشیدی SEW در بازه‌ای از حدود ۲۵٬۰۰۰ تا ۶۵۱٬۰۰۰ نیوتن‌متر عرضه می‌شوند؛ بنابراین باید گشتاور مورد نیاز با ضریب اطمینان مناسب محاسبه شود.
2. نسبت تبدیل مورد نیاز را محاسبه کنید.
   نسبت تبدیل (i) بر اساس دور ورودی و دور خروجی مورد نظر تعیین می‌شود. گیربکس‌های خورشیدی SEW در نسبت‌های مختلفی از حدود ۱:۱۰۰ تا ۱:۴۰۰۰ تولید می‌شوند؛ انتخاب صحیح نسبت، نقش کلیدی در عملکرد سیستم دارد.
3. گیربکس برای چه دستگاهی استفاده می‌شود؟
   نوع دستگاه و کاربرد (توربین، رولینگ، میکسر، کانوایر، سنگ‌شکن، نورد فولاد، آسیاب، نفت و گاز و…) در انتخاب سری و سایز گیربکس مؤثر است؛ نوع بار (یکنواخت یا ضربه‌ای) نیز باید در نظر گرفته شود.
4. شرایط کاری چگونه است؟
   دمای محیط، رطوبت، آلودگی، سیکل‌های استارت/استاپ، مدت زمان کارکرد و نوع بار همگی در انتخاب گیربکس مناسب تأثیرگذار هستند. برای شرایط کاری سخت باید از سری‌ها و پیکربندی‌هایی استفاده شود که برای این شرایط طراحی شده‌اند.
5. کیفیت ساخت و جنس گیربکس:
   یکی از مزیت‌های گیربکس‌های برند SEW، کیفیت ساخت و مواد اولیه ممتاز است. هنگام خرید گیربکس خورشیدی حتماً به اصالت برند، مشخصات فنی و تطابق آن با نیاز پروژه توجه کنید.
6. گارانتی و ضمانت کیفیت:
   گیربکس‌های خورشیدی SEW که از طریق گروه صنعتی سدکو عرضه می‌شوند، دارای ضمانت کیفیت و پشتیبانی فنی هستند. توصیه می‌شود پیش از خرید، از مشاوره تخصصی کارشناسان سدکو برای انتخاب دقیق و اقتصادی‌ترین گزینه استفاده کنید.

گروه صنعتی سدکو با بیش از دو دهه فعالیت پرافتخار در تأمین قطعات صنعتی و ارائه مشاوره تخصصی به صنایع مختلف کشور، واردکننده مستقیم انواع گیربکس صنعتی از آلمان است؛ شامل گیربکس دورمتغیر SEW، گیربکس کرانویل SEW، گیربکس حلزونی SEW، گیربکس هلیکال SEW و سایر سری‌های تخصصی این برند.
