گیربکس‌های Yılmaz Redüktör ترکیه

گیربکس ایلماز Yilmaz؛ هلیکال، آویز، حلزونی، کرانویل، خورشیدی و صنعتی، استعلام قیمت

شرکت Yılmaz Redüktör در ۱۹۵۸ در استانبول تأسیس شد و از ۱۹۶۳ فقط گیربکس می‌سازد. امروز موتور گیربکس کامل را با الکتروموتور شرکت زیرمجموعه خودش، ELK، عرضه می‌کند. سری‌های جدید آن بدنه یکپارچه دارند و از ۵ تا چند صد هزار نیوتن‌متر گشتاور می‌دهند.

برای استعلام، عکس پلاک یا کد کامل گیربکس را بفرستید. حرف اول کد، سری و عدد بعد از آن، سایز گیربکس است.

ویژگی اصلی

بدنه یکپارچه گیربکس ایلماز چه فایده‌ای دارد؟

یاتاقان‌ها داخل همان بدنه

بدنه یک‌تکه است و درپوش جداگانه ندارد؛ گیربکس سفت‌تر، کم‌صداتر و کم‌نشت‌تر است.

دو یا سه طبقه در یک بدنه

با یک سایز بدنه می‌شود هم نسبت کم و هم نسبت بالا گرفت؛ ابعاد نصب عوض نمی‌شود.

تا شش طبقه با گیربکس اضافه

با اضافه‌کردن یک گیربکس به ورودی، دور خروجی تا حدود ۰٫۱ دور در دقیقه پایین می‌آید.

شناخت محصولات سازنده

سری‌های گیربکس Yilmaz با گشتاور و تعداد سایز

سری نوع گشتاور خروجی تعداد سایز صفحه محصول

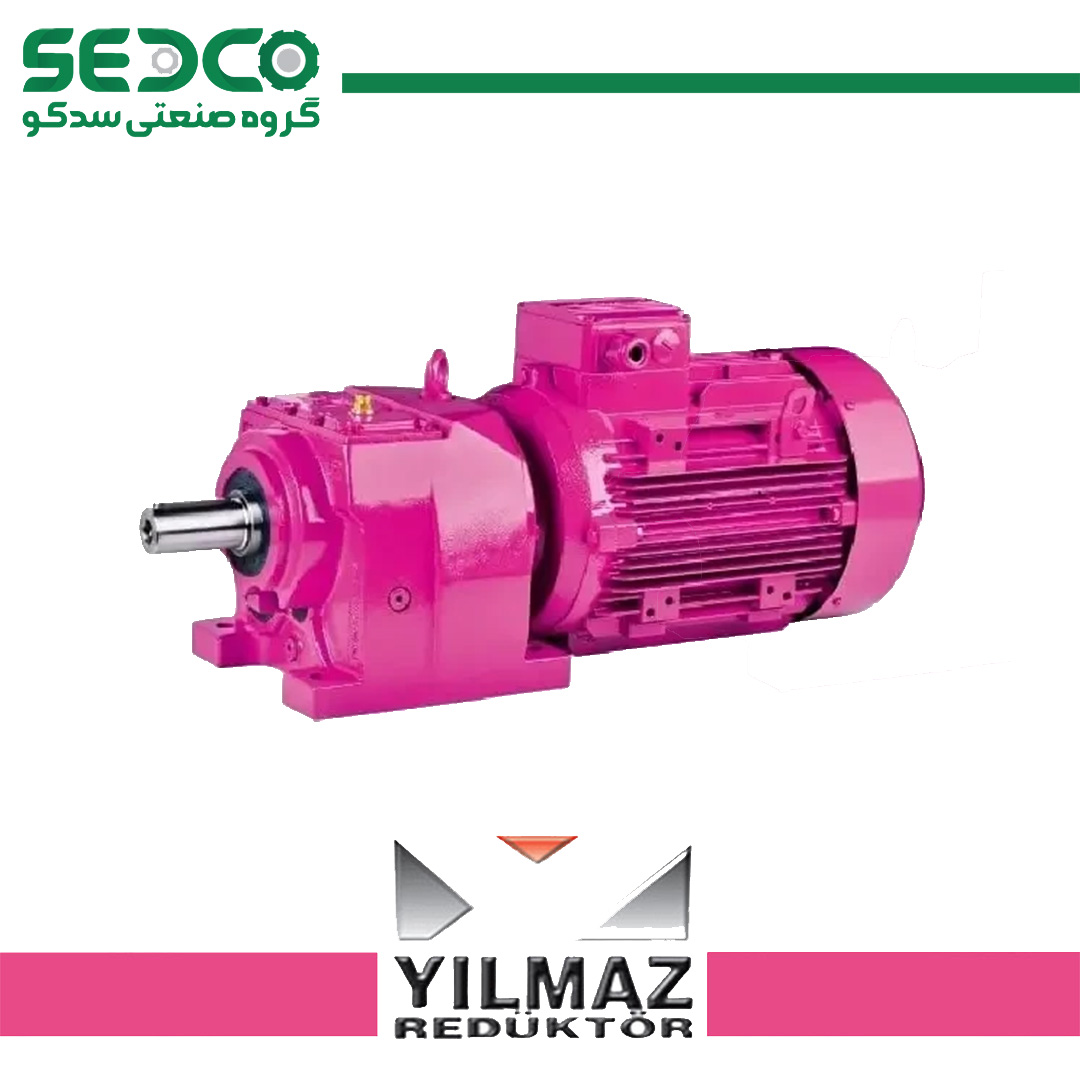

M / N هلیکال هم‌محور، پایه‌دار یا فلنج‌دار 50 – 18,000 N·m ۱۳ گیربکس هلیکال Yilmaz
D آویز، شافت موازی 130 – 18,000 N·m ۱۰ گیربکس آویز Yilmaz
E حلزونی 5 – 1,000 N·m ۸ گیربکس حلزونی Yilmaz
K کرانویل 80 – 15,000 N·m ۱۰ گیربکس کرانویل Yilmaz
P / R خورشیدی 1,000 – 50,000 N·m ۱۰ گیربکس خورشیدی Yilmaz

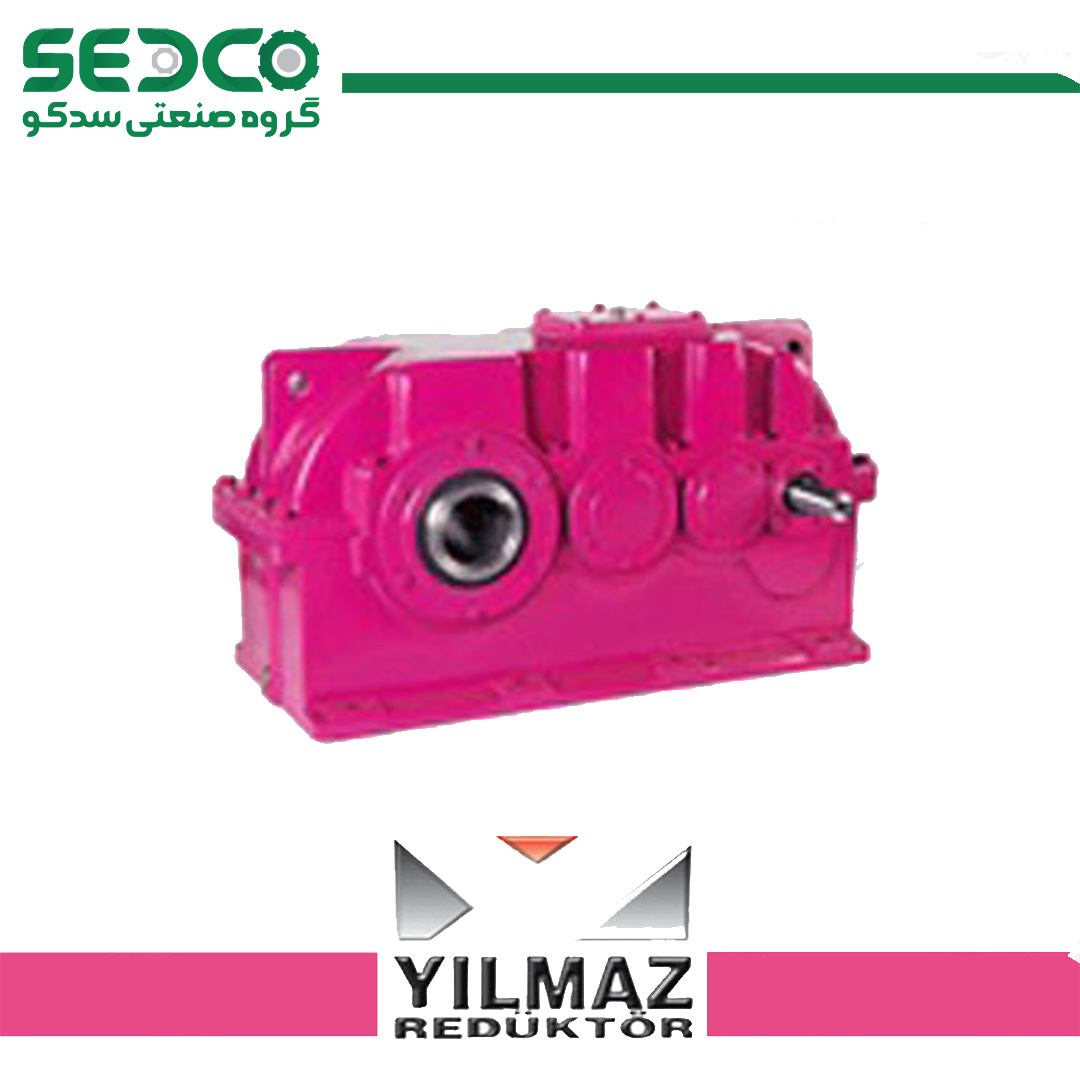

H / B صنعتی، شافت موازی یا کرانویل 2,500 – 160,000 N·m ۲۷ گیربکس صنعتی Yilmaz

منبع: داده‌های فنی Yılmaz Redüktör. سری H و B در سفارش ویژه تا گشتاورهای بالاتر هم ساخته می‌شود. امکان تأمین هر مدل جداگانه بررسی می‌شود.

سایز هلیکال M، گشتاور و قطر شفت را نشان می‌دهد

M0082 N·m · Ø20
M27450 N·m · Ø35
M471550 N·m · Ø50
M778000 N·m · Ø90
M9718000 N·m · Ø120

سری M در ۱۳ سایز از M00 تا M97 ساخته می‌شود. اگر پلاک خوانا نیست، قطر شفت خروجی کمک می‌کند سایز را پیدا کنید. سری N نسخه فلنج‌دار همین خانواده است.

کرانویل K؛ نصب حلزونی، راندمان هلیکال

K80 – 15000 N·m
i5 – 15619

سری K گزینه‌های نصب حلزونی E را با بدنه یکپارچه و راندمان سری M ترکیب می‌کند. اگر گیربکس حلزونی برای کار پیوسته داغ می‌کند یا گشتاور بیشتری لازم دارید، سری K را بررسی کنید.

قدم دوم: کاربردهای خاص

سری‌های ویژه گیربکس ایلماز

گیربکس همزن

سری N.B با گلوی خروجی ویژه و یاتاقان تقویت‌شده برای بار شعاعی و محوری همزن.

گیربکس اکسترودر

سری YRE با بدنه چدن نشکن برای بار محوری زیاد روی شفت خروجی.

گیربکس درام بالابر

سری P.B برای وینچ و جرثقیل با گشتاور ۳۱۰۰ تا ۲۰ هزار نیوتن‌متر.

اطلاعات لازم برای استعلام

پیش از سفارش گیربکس ایلماز، این‌ها را آماده کنید

سری و سایز

از پلاک؛ مثل M47 یا K27.

نسبت تبدیل

یا دور خروجی موردنیاز.

موتور و ورودی

توان موتور، و موتور مستقیم یا فلنج IEC.

نصب و خروجی

پایه یا فلنج، شفت توپر یا توخالی و قطر آن.

برای جایگزینی، عکس پلاک گیربکس و پلاک موتور کافی است.

تماس برای استعلام

قیمت گیربکس ایلماز

قیمت به سری و سایز، تعداد طبقه، نوع ورودی، نوع نصب و موتور بستگی دارد. موتور گیربکس کامل با گیربکس تنها قیمت یکسانی ندارد.

کد پلاک، یا دور خروجی و توان موتور را بفرستید.

پرسش‌های متداول درباره گیربکس ایلماز

فرق سری M و N در گیربکس ایلماز چیست؟

هر دو گیربکس هلیکال هم‌محور هستند. سری M پایه‌دار است و سری N با فلنج خروجی نصب می‌شود.

موتور گیربکس ایلماز با چه موتوری عرضه می‌شود؟

ایلماز موتور گیربکس کامل را با الکتروموتور ELK، شرکت زیرمجموعه خودش، می‌سازد. نسخه فلنج IEC هم برای نصب موتورهای استاندارد دیگر وجود دارد.

گیربکس ایلماز برای محیط قابل انفجار هست؟

Yılmaz Redüktör اعلام کرده بیشتر محصولاتش گواهی ATEX دارند. گواهی را از پلاک و مدارک همان دستگاه چک کنید.

بررسی و استعلام گیربکس ایلماز از سدکو

کد کامل، عکس پلاک، یا دور خروجی و توان موتور را بفرستید تا مدل مناسب بررسی شود.
