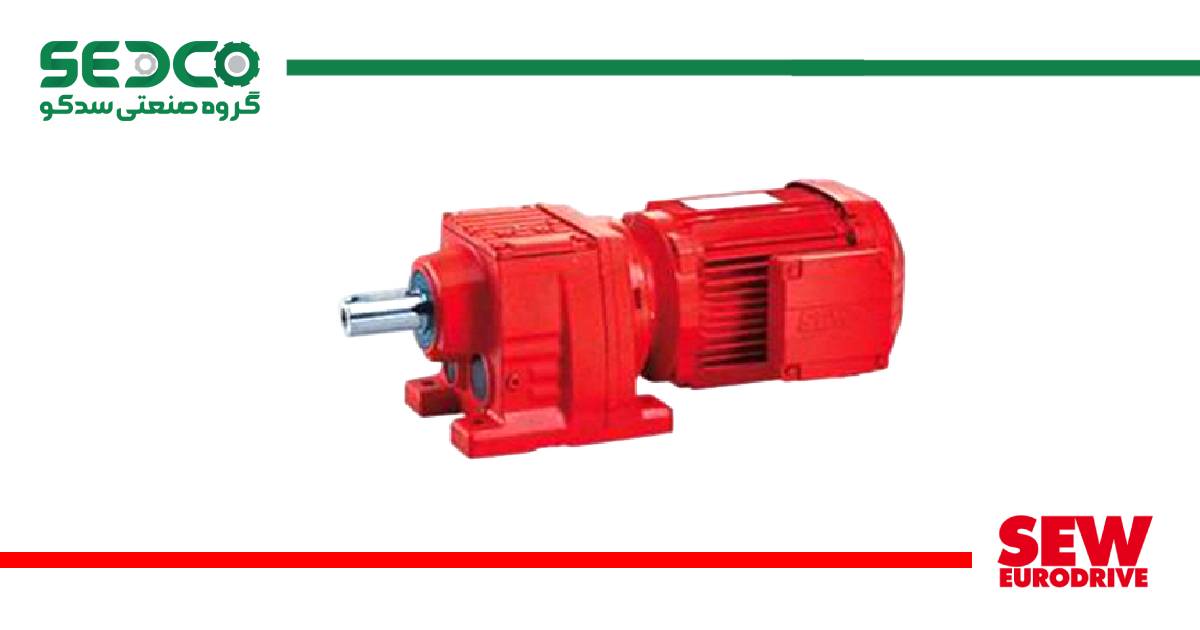

موتور گیربکس هلیکال SEW

موتور گیربکس هلیکال SEW | مشخصات فنی، ویژگی‌ها، کاربرد و راهنمای خرید

موتور گیربکس هلیکال SEW یا شافت مستقیم SEW یکی از پرکاربردترین انواع گیربکس‌های صنعتی در خطوط تولید، نوار نقاله‌ها و ماشین‌آلات سنگین است. طراحی چرخ‌دنده‌های هلیکال (مارپیچی)، درگیری پیوسته دنده‌ها، راندمان بالا و گشتاور خروجی قابل توجه، این گیربکس را به گزینه‌ای مطمئن برای کارکردهای دائم‌کار و نیمه‌سنگین تبدیل کرده است. بدنه مستحکم، تنوع بالا در مدل‌ها و نسبت‌های تبدیل گسترده، باعث شده گیربکس هلیکال SEW در بسیاری از صنایع استراتژیک کشور مورد استفاده قرار گیرد.

گروه صنعتی سدکو به عنوان واردکننده مستقیم محصولات SEW آلمان، تأمین‌کننده اصلی انواع گیربکس هلیکال، قطعات یدکی و خدمات مشاوره فنی در ایران است و می‌تواند بر اساس شرایط کاری و نیاز هر پروژه، مدل مناسب گیربکس را پیشنهاد و تأمین کند.

موتور گیربکس هلیکال SEW چیست و چه نقشی در سیستم‌های صنعتی دارد؟

موتور گیربکس هلیکال SEW یک گیربکس کاهنده دور و افزاینده گشتاور است که بین الکتروموتور و تجهیز نهایی (مانند نوار نقاله، میکسر، پمپ یا سنگ‌شکن) قرار می‌گیرد. در این نوع گیربکس، چرخ‌دنده‌ها به صورت هلیکال (مورب) ماشین‌کاری می‌شوند؛ به همین دلیل، در هر لحظه بیش از یک دنده درگیر است و انتقال نیرو به صورت تدریجی و نرم انجام می‌شود. نتیجه این طراحی، کاهش ضربه‌های مکانیکی، کاهش صدا و افزایش طول عمر دنده‌ها است.

بدنه گیربکس هلیکال SEW بسته به سایز و سری، از چدن مقاوم یا آلومینیوم سبک ساخته می‌شود. این گیربکس‌ها در سه ساختار کلی یک‌طبقه، چندطبقه و مدل‌های با یاتاقان‌بندی تقویت‌شده عرضه می‌شوند و می‌توانند در نسبت‌های تبدیل مختلف، از نسبت‌های پایین برای دورهای بالا تا نسبت‌های بالا برای گشتاورهای سنگین، مورد استفاده قرار گیرند.

به دلیل راندمان بالا، پایداری در کارکردهای طولانی‌مدت و تنوع در روش‌های نصب (پایه‌دار، فلنچ‌دار، ترکیبی، هالوشافت و آویز)، گیربکس شافت مستقیم SEW در پروژه‌های فولاد، سیمان، معادن، نفت و گاز، صنایع غذایی و بسیاری از خطوط بسته‌بندی به عنوان یکی از استانداردترین انتخاب‌ها شناخته می‌شود.

مشخصات فنی موتور گیربکس هلیکال SEW

مشخصات فنی موتور گیربکس هلیکال SEW مطابق استانداردهای SEW-Eurodrive آلمان طراحی شده و برای پوشش گستره وسیعی از توان و گشتاور بهینه‌سازی شده است. این گیربکس‌ها با نسبت‌های تبدیل متنوع، امکان کاهش دور و افزایش گشتاور را متناسب با نوع بار و سرعت مورد نیاز فراهم می‌کنند. در کنار آن، انتخاب دقیق کلاس روغن، نوع نصب و سایز شافت، تضمین‌کننده عملکرد پایدار و طولانی‌مدت در شرایط سخت کاری است.

مقادیر زیر، بازه‌های مرسوم در گیربکس‌های هلیکال SEW (سری‌های RX، R و RM) را نشان می‌دهد. در صورت نیاز به دیتاشیت دقیق هر سایز و سری، مشاوران فنی گروه صنعتی سدکو می‌توانند بر اساس توان موتور، نوع بار و شرایط محیطی، جدول انتخاب و کد فنی مناسب را ارائه دهند.

انواع مدل‌ها و سری‌های موتور گیربکس هلیکال SEW

گیربکس‌های هلیکال SEW در چند خانواده اصلی و نیز در فرم‌های نصب متفاوت تولید می‌شوند تا پاسخگوی نیازهای متنوع طراحی در خطوط تولید، سیستم‌های حمل‌ونقل و تجهیزات فرآیندی باشند. به طور کلی می‌توان این محصول را از دو منظر بررسی کرد: نوع نصب و فرم گیربکس و سری‌های اصلی تولیدی SEW.

انواع گیربکس هلیکال بر اساس نوع نصب

• گیربکس هلیکال پایه‌دار: نصب افقی روی شاسی یا فونداسیون، مناسب نوار نقاله‌ها، میکسرها و ماشین‌آلات عمومی؛ امکان عرضه با موتور ترمزدار و بدون ترمز.

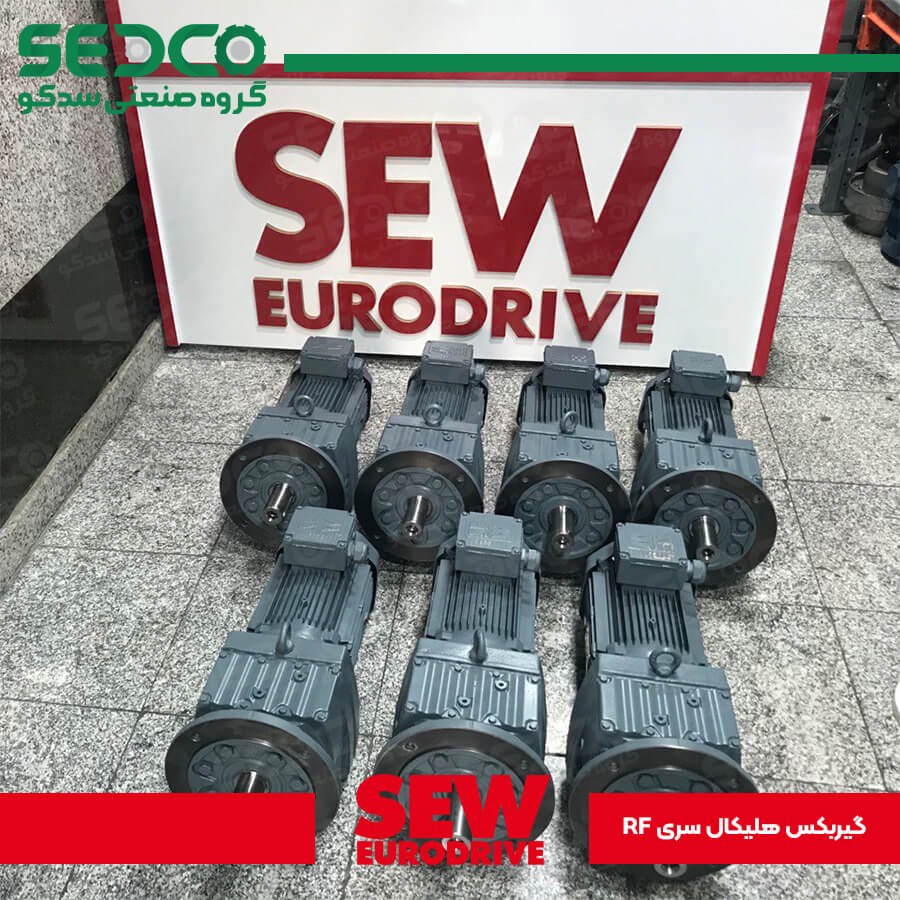

• گیربکس هلیکال فلنچ‌دار: نصب عمودی یا افقی به کمک فلنچ؛ مناسب اتصال مستقیم به الکتروموتور یا تجهیزات پمپ و همزن.
• گیربکس هلیکال پایه و فلنچ‌دار: ترکیبی از دو حالت قبلی، با انعطاف بالا در جانمایی؛ برای پروژه‌هایی که ممکن است در آینده محل نصب یا نحوه اتصال تغییر کند.
• گیربکس هلیکال با گلدان خروجی: طراحی ویژه برای برخی ماشین‌آلات که نیاز به اتصال خاص در خروجی دارند؛ معمولاً در خطوط بسته‌بندی و تجهیزات سفارشی استفاده می‌شود.
• گیربکس هلیکال موازی یا آویز: مناسب نصب آویزی کنار نوار نقاله‌ها یا تجهیزات انتقال مواد، کاهش نیاز به شاسی‌کشی حجیم و تسهیل سرویس و نگهداری.

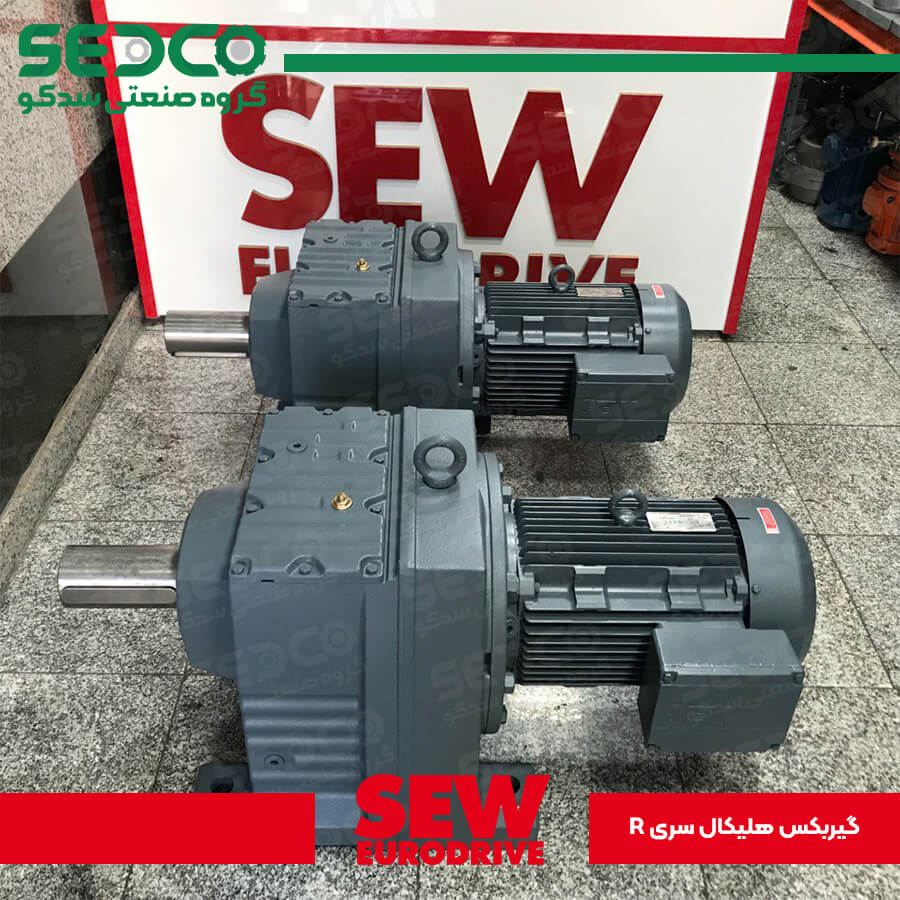

سری‌های اصلی گیربکس هلیکال SEW

گیربکس‌های هلیکال SEW به طور استاندارد در سه سری زیر عرضه می‌شوند که هرکدام محدوده مشخصی از گشتاور، نسبت تبدیل و شرایط بار را پوشش می‌دهند:

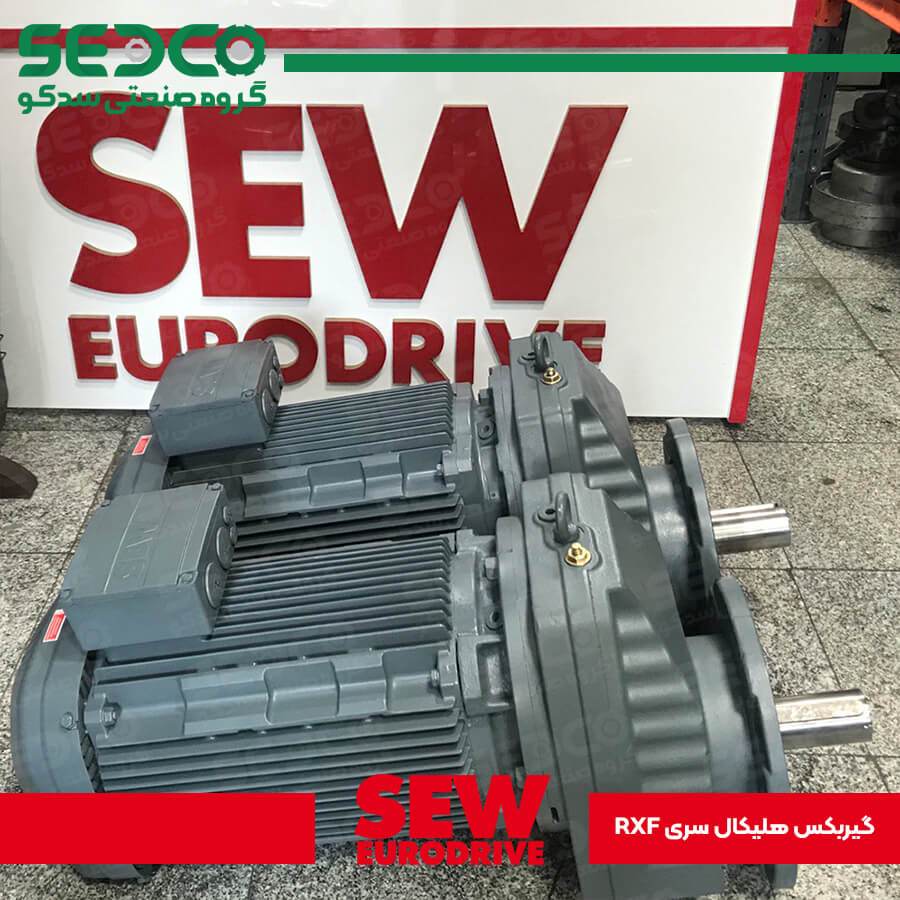

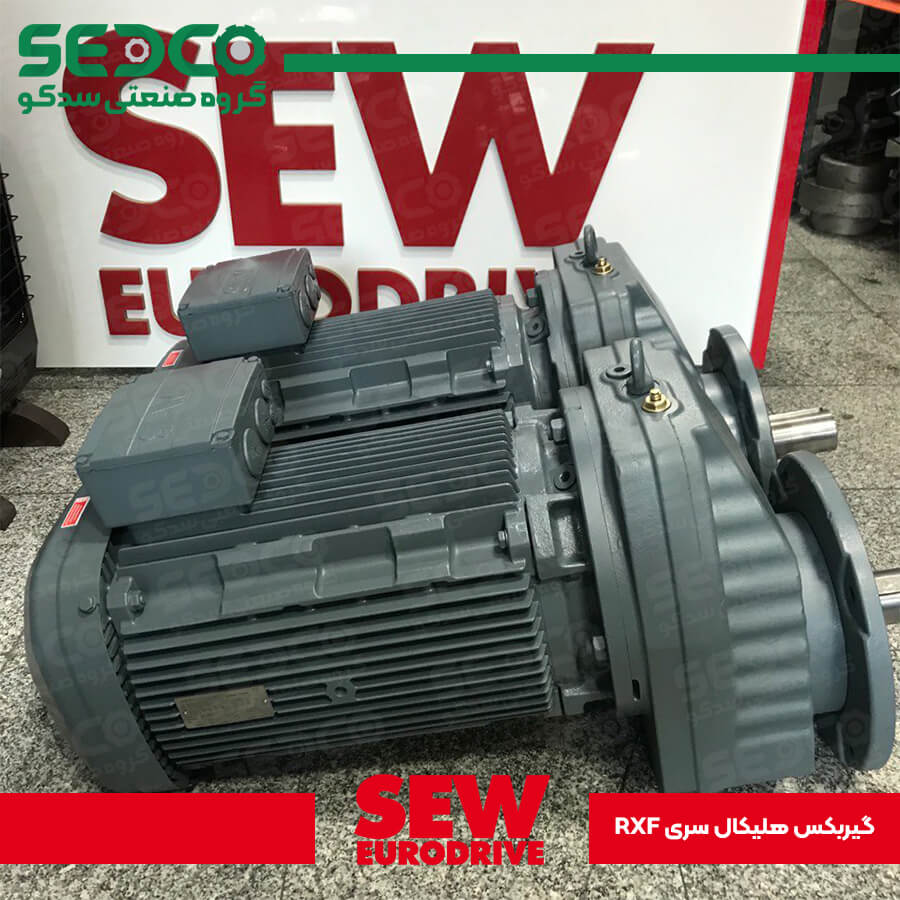

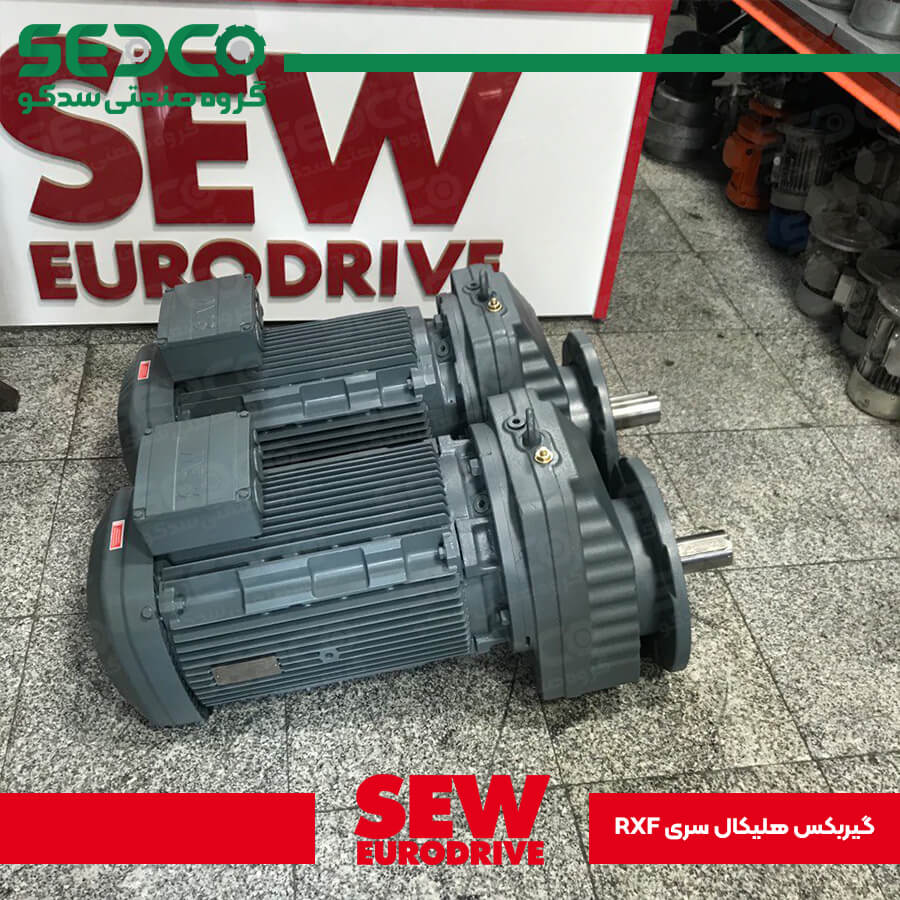

گیربکس هلیکال SEW سری RX تک‌طبقه‌ای

گیربکس هلیکال SEW سری RX برای کاربردهایی طراحی شده است که به دور خروجی نسبتاً بالا و گشتاور متوسط نیاز دارند و در عین حال فضای نصب محدود است. این سری در قالب گیربکس‌های تک‌طبقه، با ابعاد جمع‌وجور و وزن کمتر نسبت به مدل‌های چندطبقه، انتخاب مناسبی برای نوار نقاله‌های سبک، همزن‌ها و تجهیزات عمومی کارخانه‌ای است.

به دلیل استفاده از چرخ‌دنده‌های هلیکال سنگ‌زنی‌شده و پوسته مقاوم، گیربکس‌های سری RX کارکردی نرم، کم‌صدا و با طول عمر بالا ارائه می‌کنند. امکان نصب افقی روی شاسی، هم‌محوری مناسب با موتور و قابلیت استفاده در مدارهای دائم‌کار، از مهم‌ترین مزایای این سری محسوب می‌شود.

• مناسب برای صنایع فولاد و مس در درایوهای کمکی و سیستم‌های انتقال.
• کاربرد در تجهیزات حفاری معادن و نوار نقاله‌های حمل مواد معدنی.
• قابل استفاده در خطوط تولید سیمان، سنگ‌شکن‌های سبک و فیدرها.
• مناسب برای صنایع نفت، گاز و پتروشیمی در بخش انتقال مواد و پمپ‌های کم‌تا‌متوسط فشار.
• کاربرد گسترده در خطوط تولید و اتوماسیون صنعتی برای انتقال توان با دور متوسط.

کاربرد موتور گیربکس هلیکال SEW در صنایع مختلف

کاربرد در صنایع

به دلیل راندمان بالا، تحمل گشتاور قابل توجه و تنوع در فرم نصب، گیربکس هلیکال SEW در طیف وسیعی از صنایع به کار گرفته می‌شود. برخی از مهم‌ترین حوزه‌های کاربرد عبارت‌اند از:

• صنایع فولاد، مس و فلزات سنگین: استفاده در درایو نوار نقاله‌ها، رولرهای انتقال، میزهای غلطکی و تجهیزات کمکی کوره‌ها.
• صنایع سیمان و معدن: کاربرد در انتقال مواد خام، نوار نقاله‌های شیب‌دار، فیدرها، سنگ‌شکن‌های اولیه و ثانویه.
• نفت، گاز و پتروشیمی: در سیستم‌های انتقال مواد، پمپ‌ها، کمپرسورها و تجهیزات جانبی واحدهای فرآیندی.
• صنایع غذایی و دارویی: در خطوط بسته‌بندی، نوار نقاله‌های استیل، میکسرها و دستگاه‌های پرکن که نیاز به کارکرد نرم و صدای کم دارند.
• صنایع آب و فاضلاب: در درایو هواده‌ها، روتاری اسکرین‌ها، پمپ‌ها و واحدهای تصفیه با کارکرد ۲۴ ساعته.
• صنایع بسته‌بندی و لجستیک: در سیستم‌های سورتینگ، خط‌های انتقال بسته، بالابرها و آسانسورهای صنعتی.

کاربرد در دستگاه‌ها و تجهیزات

در سطح تجهیز، گیربکس شافت مستقیم SEW نقش واسط بین موتور و مکانیزم کاری را بر عهده دارد و وظیفه تنظیم دور، افزایش گشتاور و کنترل حرکت را انجام می‌دهد. برخی نمونه‌های رایج عبارت‌اند از:

• نوار نقاله‌ها و خطوط انتقال: تنظیم سرعت حرکت مواد، جلوگیری از ضربات ناگهانی و تأمین گشتاور لازم در زمان استارت.
• میکسرها و همزن‌های صنعتی: تأمین گشتاور بالا در دور پایین برای هم‌زدن مواد با ویسکوزیته مختلف.
• پمپ‌ها: تطبیق سرعت موتور با نیاز هیدرولیکی سیستم و افزایش راندمان کارکرد پمپ.
• آسیاب‌ها و سنگ‌شکن‌ها: در مدل‌های سری R و RM برای تحمل ضربه‌های مکانیکی بالا و بارهای شعاعی و محوری سنگین.
• بالابرها و جرثقیل‌ها: در ترکیب با سیستم‌های ترمز، برای کنترل حرکت و توقف ایمن.

مزایا و معایب موتور گیربکس هلیکال اس ای دبلیو

انتخاب گیربکس هلیکال SEW به‌عنوان درایو اصلی بسیاری از خطوط تولید، به دلیل مجموعه‌ای از مزایای فنی و بهره‌برداری است. در عین حال، مانند هر تجهیز دیگری، محدودیت‌ها و ملاحظات خاص خود را نیز دارد که باید در زمان مهندسی و انتخاب لحاظ شود.

مزایا:

• راندمان بالا: به دلیل درگیری پیوسته چرخ‌دنده‌های هلیکال، راندمان انتقال توان بسیار بالا است و در بسیاری از مدل‌ها می‌تواند به حدود ۹۸–۹۹ درصد برسد.
• کاهش سر و صدا: تماس تدریجی دنده‌ها باعث کارکرد نرم و کم‌صدا می‌شود و محیط کاری آرام‌تری ایجاد می‌کند.
• تولید گشتاور بالا: قابلیت تأمین گشتاورهای بالا (تا حدود ۲۰۰۰۰ نیوتن‌متر در برخی سری‌ها) و مناسب برای بارهای سنگین و شوک‌دار.
• تنوع در تعداد طبقات: تولید در انواع تک‌طبقه، دو و چندطبقه که انتخاب نسبت تبدیل مطلوب را در یک بدنه فشرده ممکن می‌سازد.
• دوام و مقاومت مکانیکی: دنده‌های فولادی سخت‌کاری‌شده و بدنه چدنی مقاوم، طول عمر بالایی در کارکردهای سخت صنعتی فراهم می‌کنند.
• طراحی ماژولار: امکان ترکیب با انواع الکتروموتور، ترمز، فلنچ، هالوشافت و یاتاقان‌های تقویت‌شده، باعث انعطاف بالا در طراحی می‌شود.

معایب / محدودیت‌ها:

• حجم و وزن: به ویژه در گشتاورهای بالا، وزن و ابعاد گیربکس هلیکال نسبت به برخی راهکارهای دیگر بیشتر است و نیاز به فضای نصب کافی دارد.
• هزینه اولیه: کیفیت بالای ساخت و استفاده از متریال درجه‌یک، قیمت اولیه این گیربکس‌ها را بالاتر از محصولات متفرقه بازار قرار می‌دهد.
• نیاز به نگهداری منظم: سرویس دوره‌ای روغن، بازدید نشتی‌ها و کنترل دما برای حفظ طول عمر و راندمان الزامی است.

نکات مهم در انتخاب و خرید گیربکس هلیکال SEW

برای انتخاب صحیح گیربکس هلیکال SEW تنها دانستن توان نامی موتور کافی نیست. پارامترهای متعددی باید هم‌زمان بررسی شوند تا گیربکسی انتخاب شود که هم از نظر فنی و هم از نظر اقتصادی، بهترین عملکرد را در طول زمان ارائه دهد.

مهم‌ترین نکات در انتخاب عبارت‌اند از:

• توان و گشتاور مورد نیاز: محاسبه گشتاور خروجی بر اساس توان موتور، دور خروجی، نوع بار (ثابت، ضربه‌ای، برگشت‌پذیر) و ضریب سرویس.
• نسبت تبدیل و دور خروجی: تعیین دور کاری تجهیز نهایی و انتخاب نسبت تبدیل مناسب در سری RX، R یا RM.
• شرایط کارکرد و ساعت کار روزانه: کارکردهای دائم‌کار ۲۴ ساعته، نیاز به گیربکس با کلاس کاری بالاتر و توجه بیشتری به انتخاب روغن و سیستم خنک‌کاری دارند.
• فضای نصب و نحوه کوپلینگ: بررسی امکان نصب پایه‌دار، فلنچ‌دار، آویز یا هالوشافت بر اساس محدودیت‌های مکانیکی و دسترسی برای سرویس.
• شرایط محیطی: دمای محیط، رطوبت، گرد و غبار و آلودگی‌های شیمیایی بر انتخاب کلاس حفاظتی، نوع آب‌بندی و روغن مناسب تأثیر می‌گذارند.

با توجه به این پارامترها، استفاده از مشاوره فنی پیش از خرید اهمیت زیادی دارد. گروه صنعتی سدکو به عنوان واردکننده مستقیم گیربکس SEW از آلمان، بر اساس دیتاشیت‌های اصلی سازنده و تجربه میدانی در صنایع مختلف، می‌تواند بهترین پیشنهاد فنی و اقتصادی را در اختیار شما قرار دهد.

سوالات متداول درباره موتور گیربکس هلیکال SEW
