گیربکس آویز Yilmaz

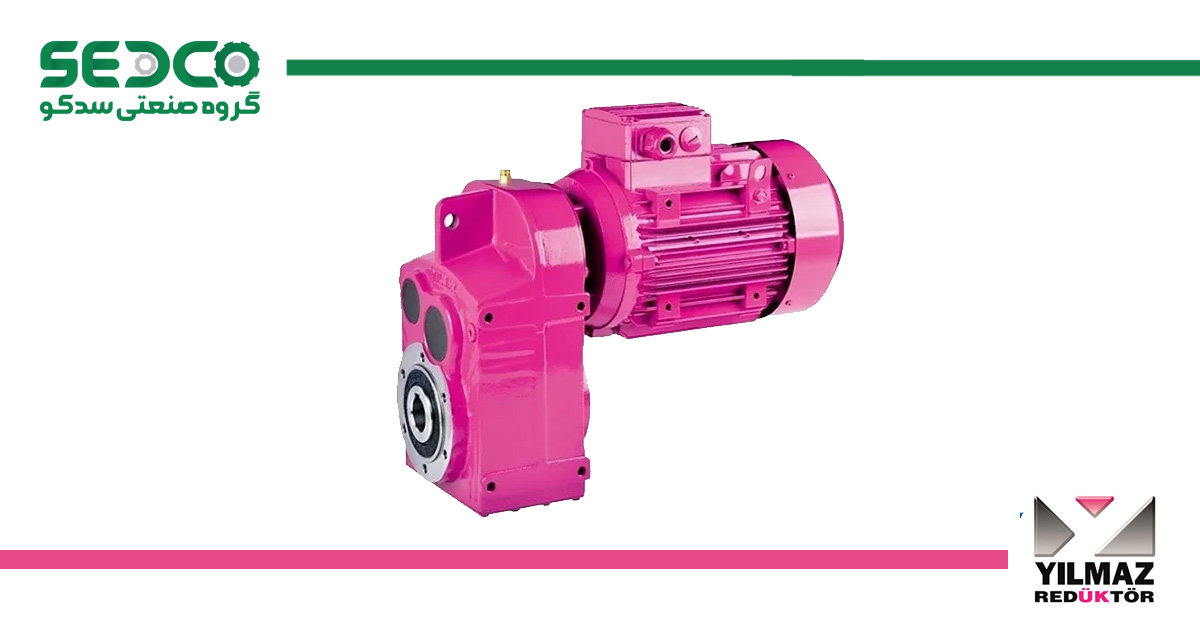

گیربکس آویز Yilmaz سری D – مشخصات فنی و راهنمای خرید

گیربکس آویز Yilmaz که در صنعت با نام‌های گیربکس شافت موازی یا پارالل نیز شناخته می‌شود، یکی از شاهکارهای مهندسی شرکت Yilmaz Reduktor ترکیه است. این تجهیز با طراحی پوسته یکپارچه (Monoblock) و دنده‌های هلیکال سخت‌کاری شده، انتخابی ایده‌آل برای فضاهای محدود و کاربردهای سنگین صنعتی است. ما در گروه صنعتی سدکو به عنوان واردکننده و تأمین‌کننده تجهیزات صنعتی، سری D گیربکس‌های ایلماز را با تضمین اصالت و مشاوره فنی دقیق در اختیار کارخانجات و صنایع کشور قرار می‌دهیم. طراحی باریک و قابلیت نصب مستقیم روی شافت (Direct Coupled) این گیربکس، هزینه‌های نگهداری را کاهش داده و راندمان خطوط تولید را تضمین می‌کند.

معرفی فنی گیربکس آویز (شافت موازی) سری D

گیربکس سری D ایلماز دارای ورودی و خروجی موازی است که به لطف طراحی دنده‌های هلیکال (Helical Gears) از جنس فولاد آلیاژی با عملیات حرارتی دقیق، عملکردی بی‌صدا و پرقدرت را ارائه می‌دهد. پوسته این گیربکس‌ها از چدن ریخته‌گری با کیفیت بالا (GG20-22) ساخته شده که ارتعاشات را به حداقل می‌رساند. مکانیزم انتقال نیرو در این گیربکس‌ها به گونه‌ای است که می‌توانند گشتاورهای بالا (تا ۱۸,۰۰۰ نیوتن‌متر) را تحمل کرده و به دلیل قابلیت نصب از طریق بازوی گشتاور (Torque Arm) یا فلنج، نیاز به شاسی‌کشی‌های پیچیده را از بین می‌برند.

مشخصات فنی گیربکس‌های سری DT ایلماز

در جدول زیر، اطلاعات فنی دقیق سری‌های مختلف گیربکس آویز ایلماز شامل قطر شافت، گشتاور و وزن تقریبی آورده شده است. این داده‌ها مرجع اصلی برای انتخاب مدل مناسب بر اساس نیاز سیستم شماست:

سری (Model Series)	قطر شافت خروجی (mm)	ماکزیمم گشتاور (N.m)	وزن حدودی (Kg)
DT202 … 203	30	205	20
DT302 … 306	35	300	30
DT402 … 406	40	710	65
DT502 … 506	50	1600	85
DT602 … 606	60	3000	130
DT702 … 706	70	4800	240

انواع مدل‌ها و سری‌ها

خانواده گیربکس‌های آویز Yilmaz بسیار گسترده است. این محصولات در ۱۰ تیپ اصلی تولید می‌شوند که هر کدام قابلیت ارتقا تا ۶ طبقه را دارا هستند. کدینگ‌های اصلی موجود در بازار شامل موارد زیر است:

• سایزهای استاندارد سری D: شامل مدل‌های D17, D27, D28, D37, D47, D57, D67, D77, D87 و D97.
• تنوع نصب:
  • پایه دار (Foot Mounted)
  • فلنج دار (Flange Mounted – B5/B14)
  • هالوشافت (Hollow Shaft)
  • بازوی گشتاوری (Torque Arm)
  • ترکیبی (Combined)
• بازه ابعادی: سایز شافت خروجی از ۲۰ میلی‌متر تا ۱۲۰ میلی‌متر متغیر است که پوشش‌دهنده طیف وسیعی از نیازهای صنعتی می‌باشد.

کاربرد در صنایع

به دلیل تحمل بار شعاعی بالا و طراحی فشرده، گیربکس‌های آویز ایلماز در صنایع مادر و خطوط تولید پیوسته نقشی حیاتی دارند. بر اساس داده‌های فنی، کاربردهای اصلی عبارتند از:

• صنایع سنگین و مادر: کارخانجات سیمان، صنعت فولاد، نورد و ذوب فلزات.
• سیستم‌های انتقال مواد (Material Handling): انواع کانوایر، نوار نقاله، جرثقیل‌های صنعتی و وینچ‌های سقفی.
• تجهیزات فرآوری و شیمیایی: صنایع شیمیایی، همزن‌ها و میکسرها، آسیاب‌های بال میل (Ball Mill) و سنگ شکن‌ها.
• تصفیه و محیط زیست: سیستم‌های هوادهی در تصفیه خانه‌های فاضلاب.
• سایر صنایع: صنایع غذایی و خطوط انتقال مواد خطی بدون شوک بالا.

ویژگی‌ها و مزایای گیربکس آویز Yilmaz

چرا مهندسین فنی، ایلماز را به سایر برندها ترجیح می‌دهند؟ مزایای زیر پاسخ این سوال است:

• پوسته یک‌تکه (Monoblock): افزایش استحکام، کاهش نشتی روغن و صدای کمتر.
• راندمان و گشتاور: راندمان بسیار بالا با محدوده گشتاور وسیع بین ۱۳۰ تا ۱۸,۰۰۰ نیوتن‌متر.
• تکنولوژی دنده: دنده‌های مارپیچ تمام فولادی که سخت‌کاری و سنگ‌زنی شده‌اند.
• طول عمر یاتاقان‌ها: یاتاقان‌بندی تقویت شده برای تحمل بارهای شعاعی و محوری سنگین.
• قابلیت‌های کنترلی: امکان نصب اینکودر (512-1024 Pulse)، ترمز الکترومغناطیس و بک استاپ (Back Stop) برای جلوگیری از برگشت بار.
• انعطاف در توان: پوشش توان ورودی از ۰.۱۲ تا ۱۶۰ کیلووات و دور خروجی ۰.۱ تا ۳۵۰ دور در دقیقه.

نکات مهم در خرید و پلاک‌خوانی

برای انتخاب صحیح گیربکس آویز ایلماز، توجه به فاکتورهای زیر ضروری است. کارشناسان سدکو آماده راهنمایی شما در محاسبه دقیق این موارد هستند:

1. توان ورودی و خروجی: بر اساس کیلووات (KW) الکتروموتور و نیاز دستگاه محاسبه شود.
2. دور خروجی (RPM): نسبت تبدیل گیربکس باید دقیقاً متناسب با سرعت خطی مورد نیاز نوار نقاله یا دستگاه باشد.
3. سرویس فاکتور (Service Factor): برای کاربردهای سنگین مثل سنگ‌شکن یا آسیاب، حتماً ضریب اطمینان بالاتر از ۱.۵ در نظر گرفته شود.
4. نحوه نصب (Mounting Position): مشخص کنید گیربکس به صورت افقی، عمودی یا معلق نصب می‌شود تا میزان روغن‌کاری صحیح تنظیم گردد.
5. قطر شافت: تطابق قطر هالوشافت یا شافت خروجی گیربکس با شافت دستگاه مصرف‌کننده (بازه ۲۰ تا ۱۲۰ میلی‌متر).

سوالات متداول

حداکثر گشتاور قابل تحمل در گیربکس‌های آویز ایلماز چقدر است؟

بسته به سری و سایز گیربکس، گشتاور خروجی می‌تواند از ۱۳۰ نیوتن‌متر شروع شده و در مدل‌های سنگین تا ۱۸,۰۰۰ نیوتن‌متر برسد.

آیا امکان نصب ترمز و اینکودر روی این گیربکس‌ها وجود دارد؟

بله، گیربکس‌های سری D ایلماز کاملاً ماژولار بوده و قابلیت نصب ترمزهای الکترومغناطیسی، بک‌استاپ و انواع اینکودر را دارا می‌باشند.

گیربکس آویز ایلماز ساخت کدام کشور است؟

این گیربکس‌ها محصول کمپانی Yilmaz Reduktor کشور ترکیه هستند که مطابق با استانداردهای روز اروپا تولید می‌شوند و توسط سدکو وارد می‌شوند.
