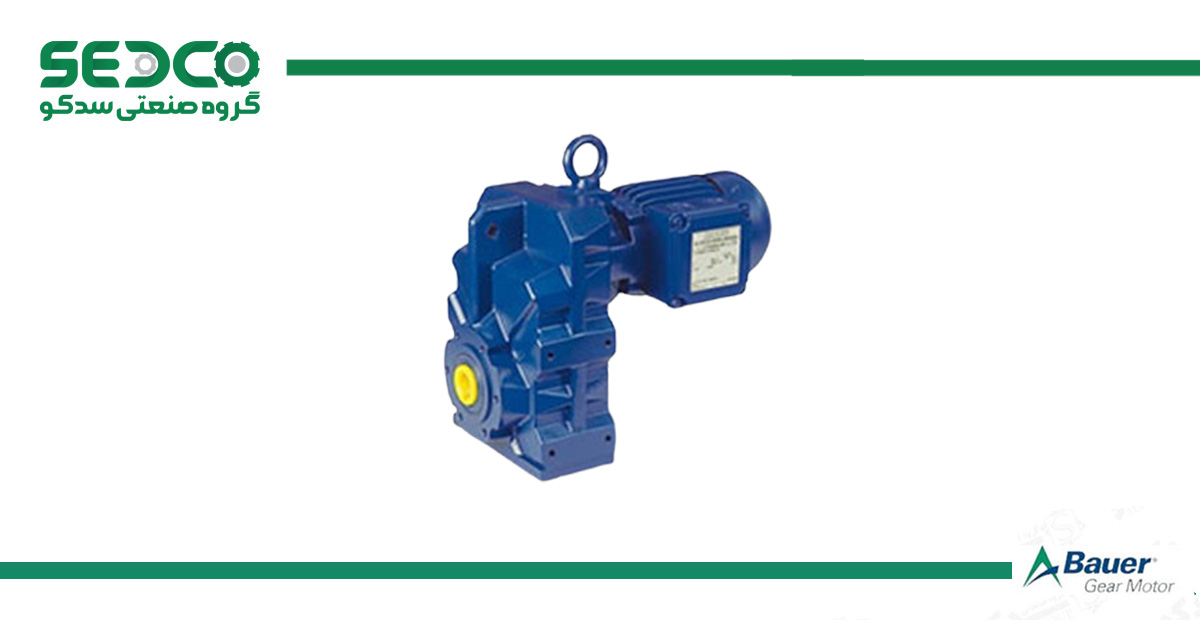

گیربکس آویز Bauer

گیربکس آویز Bauer | مشخصات فنی و خرید

گیربکس آویز Bauer که در صنعت با نام‌های گیربکس شافت موازی یا سری BF شناخته می‌شود، یکی از قابل‌اعتمادترین تجهیزات انتقال قدرت برای فضاهای محدود است. شرکت Bauer آلمان با قدمتی نزدیک به یک قرن، این محصول را با دنده‌های هلیکال تقویت‌شده طراحی کرده تا علاوه بر تحمل بارهای محوری سنگین، عملکردی بی‌صدا و بدون ارتعاش داشته باشد. گروه صنعتی سدکو به‌عنوان تامین‌کننده تخصصی تجهیزات صنعتی، گیربکس‌های آویز باوئر را که دارای استانداردهای بین‌المللی CSA, IEC و CE هستند، با تضمین اصالت کالا به صنایع سیمان، فولاد و تصفیه فاضلاب عرضه می‌کند. ویژگی متمایز سری BF، انعطاف‌پذیری فوق‌العاده در نصب است. این گیربکس‌ها دارای کوچکترین اندازه خروجی هالو شافت در کلاس خود هستند و ترمینال باکس آن‌ها قابلیت چرخش ۹۰ درجه‌ای دارد. طراحی بدنه یکپارچه و عایق‌بندی عالی باعث شده تا این گیربکس‌ها بتوانند در محیط‌های پر گرد و غبار و مرطوب (بدون نیاز به کاور محافظ) با طول عمر بالا کار کنند. انتخاب بین خروجی‌های هالو شافت، شفت توپر و شرینک دیسک در گیربکس‌های آویز نیاز به محاسبات دقیق مهندسی دارد. برای انتخاب بهینه‌ترین مدل سری BF متناسب با فضای نصب دستگاه خود، با کارشناسان فنی ما تماس بگیرید.

مکانیزم عملکرد گیربکس شافت موازی سری BF

گیربکس آویز (Shaft Mounted) به گونه‌ای طراحی شده که شفت ورودی و خروجی آن با هم موازی هستند. در سری BF باوئر، از دنده‌های هلیکال (مارپیچ) استفاده شده است. این دنده‌ها نسبت به دنده‌های ساده، سطح تماس بیشتری دارند که منجر به تحمل بار بیشتر، نرمی حرکت و کاهش چشمگیر صدا می‌شود. یاتاقان‌بندی این گیربکس‌ها تقویت شده است تا بتوانند بارهای معلق (Overhung Loads) سنگین را، به‌ویژه در کاربردهای همزن و میکسر، بدون آسیب دیدن تحمل کنند. همچنین قابلیت نصب مستقیم روی شفت دستگاه (توسط هالو شفت) نیاز به شاسی‌کشی و کوپلینگ‌های اضافی را حذف می‌کند.

جدول مشخصات فنی و گشتاور

موتور گیربکس‌های آویز Bauer برای کارکرد دائم و شرایط سخت محیطی طراحی شده‌اند. جدول زیر مشخصات فنی سری BF را نشان می‌دهد:

ویژگی	مشخصات فنی سری BF
بازه گشتاور	90 تا 18,500 نیوتن‌متر
توان موتور	0.03 تا 75 کیلووات
سرعت خروجی	0.2 تا 190 دور در دقیقه
سایز فریم	BF06 تا BF80
نوع خروجی	شافت‌دار، هالو شفت، شرینک دیسک (Shrink Disc)
ولتاژ کاری	110 تا 690 ولت
تعویض روغن	پس از 15,000 ساعت کارکرد

کاربرد در میکسرها، جرثقیل و کانوایرها

به دلیل پروفیل باریک و قدرت بالا، گیربکس آویز Bauer در صنایعی که محدودیت فضا دارند، کاربرد حیاتی دارد:

• تصفیه آب و فاضلاب: درایو میکسرهای حوضچه و هواده‌ها (به دلیل مقاومت در برابر رطوبت).
• صنایع سیمان و معدن: نوار نقاله‌های (Conveyors) سنگین و آسیاب‌ها.
• صنایع پلاستیک: دستگاه‌های اکسترودر که نیاز به تحمل فشار محوری بالا دارند.
• جرثقیل‌ها: وینچ‌های بالابر و سیستم‌های حرکت طولی (Travel Drive).
• صنایع غذایی و دارویی: به دلیل عملکرد تمیز و امکان شستشو.

مزایای طراحی هلیکال و استاندارد IP65

خرید گیربکس آویز Bauer مزایای زیر را برای خط تولید شما تضمین می‌کند:

• بدون نیاز به نگهداری مکرر: زمان تعویض روغن ۱۵,۰۰۰ ساعته، هزینه‌های سرویس را به شدت کاهش می‌دهد.
• مقاومت محیطی بالا: استاندارد IP65 اجازه می‌دهد گیربکس در محیط‌های پر از غبار سیمان یا رطوبت بالا کار کند.
• کارکرد بی‌صدا: دنده‌های هلیکال با کیفیت ساخت آلمان، نویز بسیار کمی تولید می‌کنند.
• نصب آسان: هالو شفت‌های دقیق و امکان چرخش ترمینال باکس، نصب را در فضاهای تنگ آسان می‌کند.
• ایمنی بالا: مطابقت با استاندارد ATEX برای محیط‌های انفجاری (در صورت سفارش).

نکات مهم در انتخاب و خرید

هنگام خرید گیربکس آویز، به “قطر شفت خروجی” دستگاه خود دقت کنید. مدل‌های هالو شفت باید دقیقاً با شفت دستگاه فیت شوند. اگر دستگاه شما دارای لرزش یا بارهای ضربه‌ای شدید است (مثل سنگ‌شکن)، حتماً مدل دارای “شرینک دیسک” را انتخاب کنید تا اتصال قوی‌تری ایجاد شود. همچنین جهت نصب (عمودی، افقی یا معلق) را برای تعیین میزان روغن داخل گیربکس مشخص کنید.

سوالات متداول

تفاوت گیربکس آویز (BF) با شافت مستقیم (BG) چیست؟

در گیربکس آویز، شفت ورودی و خروجی موازی و غیرهم‌مرکز هستند که امکان نصب هالو شفت را می‌دهد، اما در شافت مستقیم، شفت‌ها در یک راستا هستند و معمولاً کوپلینگ نیاز دارند.

آیا این گیربکس برای محیط‌های باز (Outdoor) مناسب است؟

بله، با استاندارد حفاظتی بالا و رنگ مقاوم، این گیربکس‌ها بدون نیاز به سقف یا کاور در فضای باز قابل استفاده هستند.

مزیت شرینک دیسک در گیربکس آویز چیست؟

شرینک دیسک یک قفل‌کن خارجی است که جایگزین خار و جای خار می‌شود و در بارهای سنگین از لق شدن شفت جلوگیری می‌کند و دمونتاژ آن آسان‌تر است.

آیا قطعات یدکی باوئر در ایران موجود است؟

گروه صنعتی سدکو تامین‌کننده قطعات اصلی و خدمات پس از فروش گیربکس‌های Bauer در ایران است.
