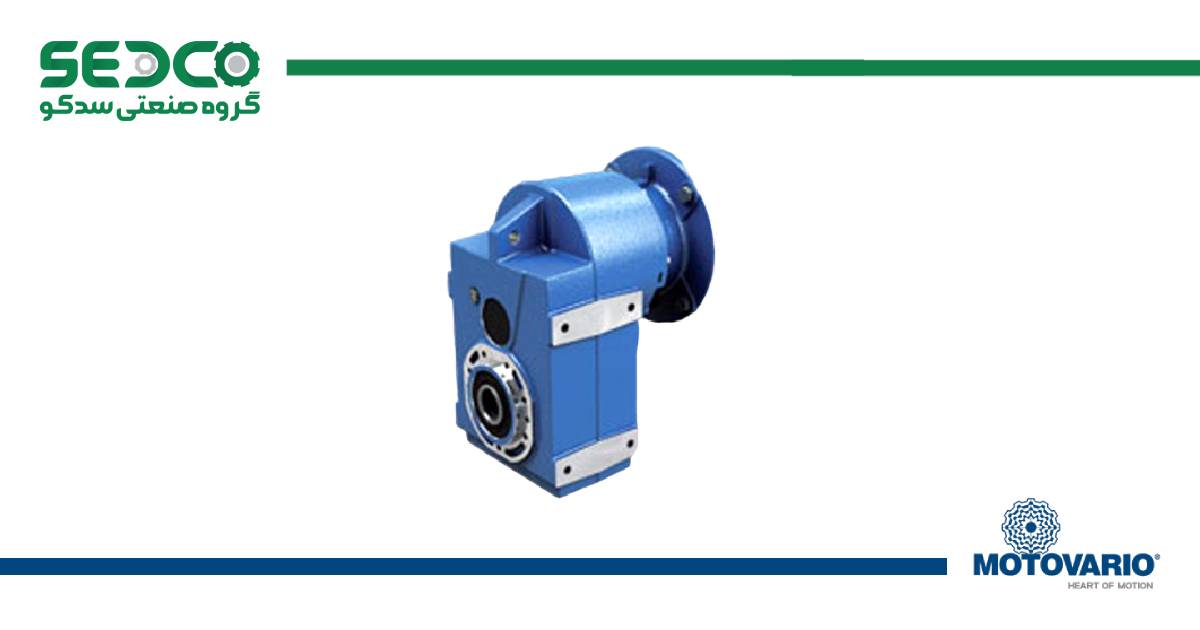

گیربکس آویز Motovario (سری S)، نماد قدرت در فضاهای باریک و طراحی مهندسی فشرده است. کمپانی Motovario ایتالیا که از سال ۱۹۶۵ پیشرو در صنعت انتقال قدرت اروپا بوده است، با طراحی سری S (شافت موازی) پاسخی هوشمندانه به نیاز صنایعی داد که محدودیت فضا دارند اما نیازمند گشتاور و راندمان بالا هستند. این گیربکسها که در ایران با نامهای «گیربکس کتابی»، «شافت موازی» یا «آویز» شناخته میشوند، به دلیل استفاده از پوسته چدنی مستحکم و طراحی دندههای دقیق، گزینهای بینظیر برای نوار نقالهها، میکسرها و جرثقیلها محسوب میشوند. گروه صنعتی سدکو به عنوان واردکننده مستقیم محصولات موتوواریو، سری S را با تضمین اصالت کالا و خدمات فنی مهندسی ارائه میدهد.
فهرست مطالب
گیربکس آویز Motovario چیست؟
گیربکس آویز (Shaft Mounted Gearbox) که با کد فنی سری S در برند موتوواریو شناخته میشود، نوعی از گیربکسهای هلیکال است که در آن محور ورودی و خروجی موازی یکدیگر هستند. این طراحی باعث میشود گیربکس عرض بسیار کمی داشته باشد (شبیه کتاب) و بتواند به راحتی در کنار دستگاهها یا روی شافت درام نوار نقاله نصب شود.
استفاده از چندین طبقه چرخدنده موازی باعث تقسیم فشار بین دندهها شده و ظرفیت تحمل بارهای سنگین را افزایش میدهد. پوسته این گیربکسها تماماً از چدن خاکستری با کیفیت (G200) ساخته شده و با تحلیلهای کامپیوتری (FEM) برای حداکثر استحکام در برابر تنشهای مکانیکی بهینه شده است.
مشخصات فنی و جدول گشتاور سری S
گیربکس آویز Motovario در سایزهای متنوع (از ۰۵۰ تا ۱۵۰) و در دو مدل ۲ و ۳ طبقه (Stages) تولید میشود. نسبت تبدیل در این سری بسیار گسترده است (از حدود ۷ تا ۳۹۵) که امکان دستیابی به دورهای خروجی بسیار پایین را فراهم میکند.
| ویژگی فنی | مقادیر (سری S) |
|---|---|
| بازه گشتاور خروجی | ۲۵۰ تا ۲۱,۰۰۰ نیوتنمتر (Nm) بسته به سایز |
| نسبت تبدیل (Ratio) | ۷.۳۴ تا ۳۹۴.۶۹ |
| توان موتور قابل کوپل | تا ۲۲ کیلووات (در برخی سایزهای بزرگ تا ۴۵kW) |
| جنس بدنه | چدن خاکستری G200 با استحکام بالا |
| بار محوری مجاز | ۳۰,۰۰۰ نیوتن (شافت توپر) / ۱۱,۲۰۰ نیوتن (هالو شافت) |
جدول انتخاب سریع (سایز، شافت و گشتاور)
| سایز گیربکس (S) | قطر شافت خروجی (mm) | حداکثر گشتاور (Nm) | توان تقریبی (HP) |
|---|---|---|---|
| 052 / 053 | 30 | 350 | 7.5 |
| 062 / 063 | 35 | 600 | 11 |
| 082 / 083 | 40 | 1000 | 20 |
| 102 / 103 | 50 | 1600 | 26 |
| 125 | 60 | 3000 | 40 |
انواع مدلهای ورودی (CS, IS, PS)
شناخت کدهای فنی Motovario برای انتخاب صحیح نحوه اتصال به موتور حیاتی است:
- سری CS (Compact Motor): گیربکس به همراه موتور فابریک موتوواریو به صورت یکپارچه و فشرده کوپل شده است.
- سری S (Motor Coupling): مناسب برای اتصال به الکتروموتورهای استاندارد IEC (فلنج و شافت) با استفاده از کوپلینگ داخلی.
- سری PS (Flexible Coupling): مجهز به سیستم کوپلینگ انعطافپذیر که لرزشهای موتور را جذب کرده و عمر دندهها را افزایش میدهد.
- سری IS (Input Shaft): گیربکس بدون موتور که دارای شافت ورودی (Solid Input Shaft) است و معمولاً با پولی و تسمه یا کوپلینگ بیرونی به موتور وصل میشود.
کاربرد گیربکس آویز موتوواریو در صنعت
گیربکس آویز Motovario به دلیل شکل ظاهری باریک و امکان نصب به صورت “هالو شافت” (سوار شدن مستقیم روی شافت دستگاه)، در صنایع زیر کاربرد حیاتی دارد:
صنایع سنگین و انتقال مواد
- نوار نقالهها (Conveyors): محبوبترین کاربرد سری S؛ نصب مستقیم روی شافت درام کانوایر بدون نیاز به شاسیکشی پیچیده.
- جرثقیلهای سقفی (Cranes): به دلیل ابعاد فشرده و گشتاور بالا، بهترین گزینه برای وینچها و حرکت طولی جرثقیل است.
- میکسرها و همزنها: قابلیت نصب عمودی و تحمل بارهای شعاعی بالا.
- سنگشکنها و آسیابها: بدنه چدنی مستحکم، ضربات ناشی از خردایش سنگ را به خوبی تحمل میکند.
سایر صنایع
- صنایع فولاد و نورد.
- تصفیهخانههای آب و فاضلاب (هوادهی سطحی).
- صنایع سیمان و شیمیایی.

مزایا و ویژگیهای طراحی بدنه
چرا سری S موتوواریو انتخاب اول مهندسان طراح است؟
- نصب آسان (Shaft Mounted): امکان نصب مستقیم روی شافت مصرفکننده (توسط هالو شافت و شرینک دیسک) که نیاز به کوپلینگ، زنجیر و شاسی اضافه را حذف میکند.
- استحکام فوقالعاده: پوسته چدن طوسی G200 که با آنالیز اجزای محدود (FEM) طراحی شده، مقاومت بالایی در برابر شکستگی و تغییر فرم دارد.
- تنوع خروجی: امکان سفارش با شافت توپر، هالو شافت خاردار و یا شرینک دیسک (Shrink Disc).
- رنگ مقاوم: رنگآمیزی با پودر اپوکسی-پلیاستر آبی (RAL 5010) که مقاومت بالایی در برابر خوردگی محیطی دارد.
راهنمای انتخاب و خرید گیربکس آویز Motovario از سدکو
برای خرید گیربکس آویز Motovario، توجه به پارامترهای زیر ضروری است:
- قطر هالو شافت: مطمئن شوید قطر شافت دستگاه شما با قطر هالو شافت گیربکس (۳۰، ۳۵، ۴۰ و… میلیمتر) همخوانی دارد.
- بازوی گشتاور (Torque Arm): در نصبهای آویز، حتماً نیاز به بازوی گشتاور دارید تا از چرخش گیربکس جلوگیری کند. سدکو این قطعه جانبی را نیز تأمین میکند.
- بکاستاپ (Backstop): اگر گیربکس برای نوار نقاله شیبدار استفاده میشود، سفارش آپشن “بکاستاپ” (ترمز یکطرفه) برای جلوگیری از برگشت بار ضروری است.
گروه صنعتی سدکو به عنوان نماینده واردکننده، تمامی سریهای S را با ضمانت اصالت و مشاوره فنی جهت جایگزینی با مدلهای قدیمی ارائه میدهد.
سوالات متداول درباره گیربکس آویز Motovario
مزیت گیربکس آویز (شافت موازی) نسبت به گیربکس حلزونی چیست؟
گیربکسهای آویز (سری S) دارای دندههای هلیکال فولادی هستند که راندمان بسیار بالاتری (حدود ۹۵٪) نسبت به گیربکسهای حلزونی (حدود ۶۰-۷۰٪) دارند. همچنین عمر دندهها بیشتر است و برای کارهای دائمکار و سنگین بسیار مناسبترند.
آیا این گیربکس برای محیطهای پر گرد و غبار مناسب است؟
بله، پوسته یکپارچه چدنی و استفاده از کاسهنمدهای باکیفیت در سری S، آن را در برابر نفوذ گرد و غبار (مثل کارخانههای سیمان و آرد) مقاوم کرده است.
منظور از S142 و S143 چیست؟
عدد اول (۱۴) نشاندهنده سایز گیربکس است. عدد آخر نشاندهنده تعداد مراحل کاهش دور (Stages) است. مدل S142 دو طبقه (2 Stages) و مدل S143 سه طبقه (3 Stages) است. مدلهای سه طبقه برای رسیدن به دورهای خروجی پایینتر استفاده میشوند.
حداکثر توان موتور قابل نصب روی سری S چقدر است؟
طبق کاتالوگ، این سری تا ۲۲ کیلووات را به راحتی پوشش میدهد، اما در سایزهای بزرگ صنعتی (مانند سایز ۱۵۲)، قابلیت تحمل توانهای بالاتر تا ۴۵ کیلووات و حتی بیشتر (بسته به نسبت تبدیل) را نیز دارد.
