گیربکس Bauer؛ هلیکال BG، آویز BF، کرانویل BK و حلزونی BS، استعلام قیمت
Bauer Gear Motor سازنده آلمانی موتور گیربکس است و محصولاتش را بیشتر به‌صورت مجموعه موتور و گیربکس عرضه می‌کند. چهار سری اصلی آن هلیکال هم‌محور، شافت موازی، کرانویل و حلزونی هستند. انتخاب مدل با کد پلاک، دور خروجی و گشتاور موردنیاز انجام می‌شود.
برای استعلام، عکس پلاک یا کد کامل گیربکس را بفرستید. اگر پلاک خوانا نیست، توان موتور، دور خروجی و نوع نصب کافی است.
شفت خروجی گیربکس Bauer کجا باید باشد؟
سری‌های گیربکس Bauer با گشتاور خروجی
| سری | نوع | گشتاور خروجی | ویژگی | صفحه محصول |
|---|---|---|---|---|

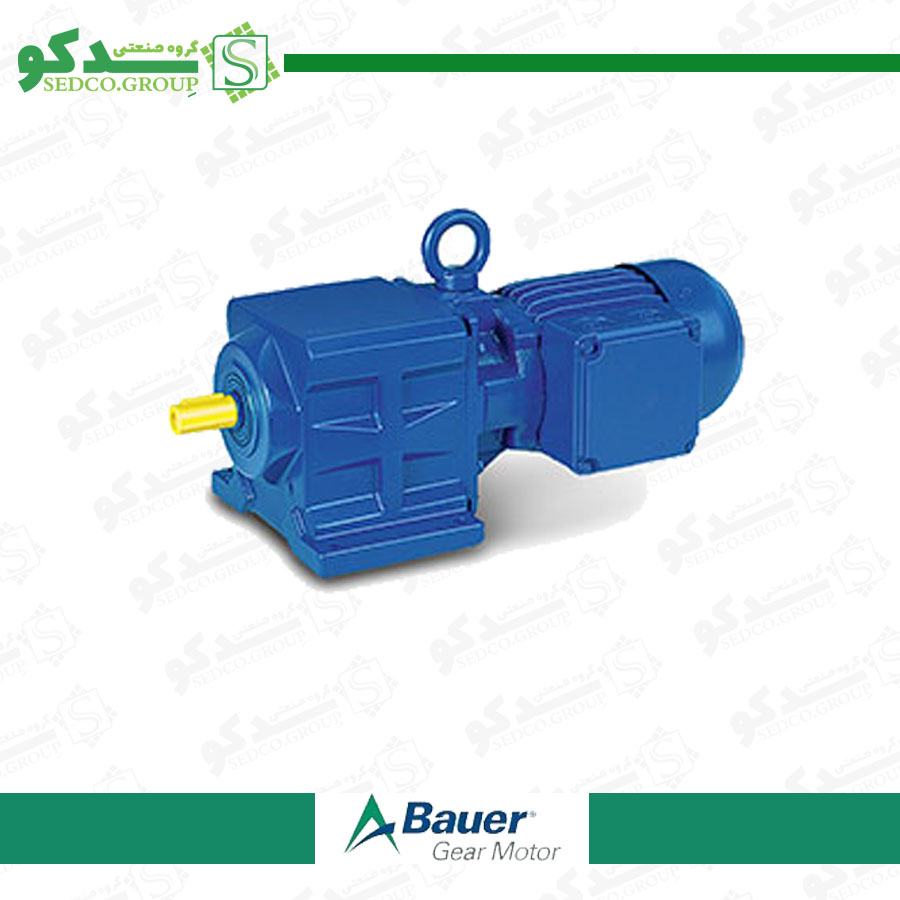

| BG | هلیکال هم‌محور | 20 – 18,500 N·m | ۱۳ سایز؛ موتور تا ۷۵ کیلووات | گیربکس هلیکال Bauer |

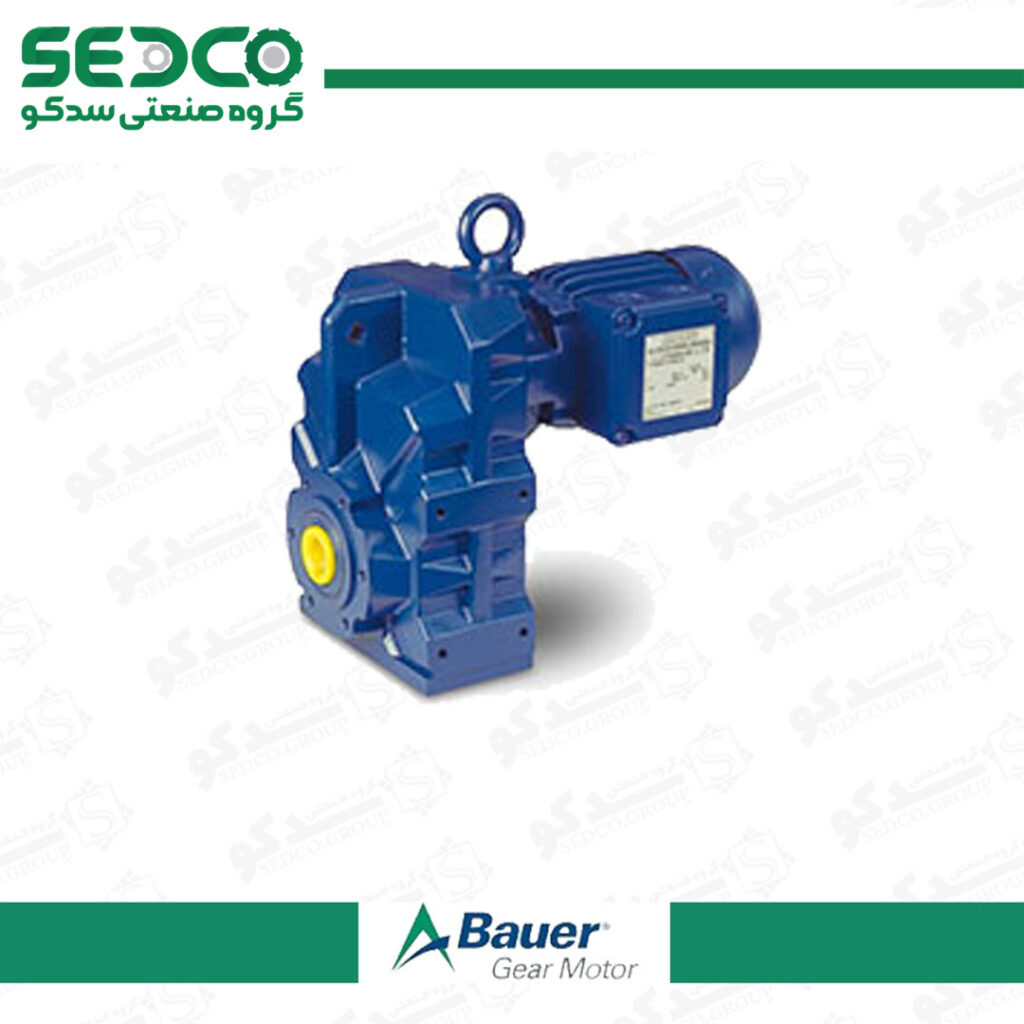

| BF | شافت موازی (آویز) | 90 – 18,500 N·m | ۱۰ سایز؛ بازوی گشتاور در بدنه | گیربکس آویز Bauer |

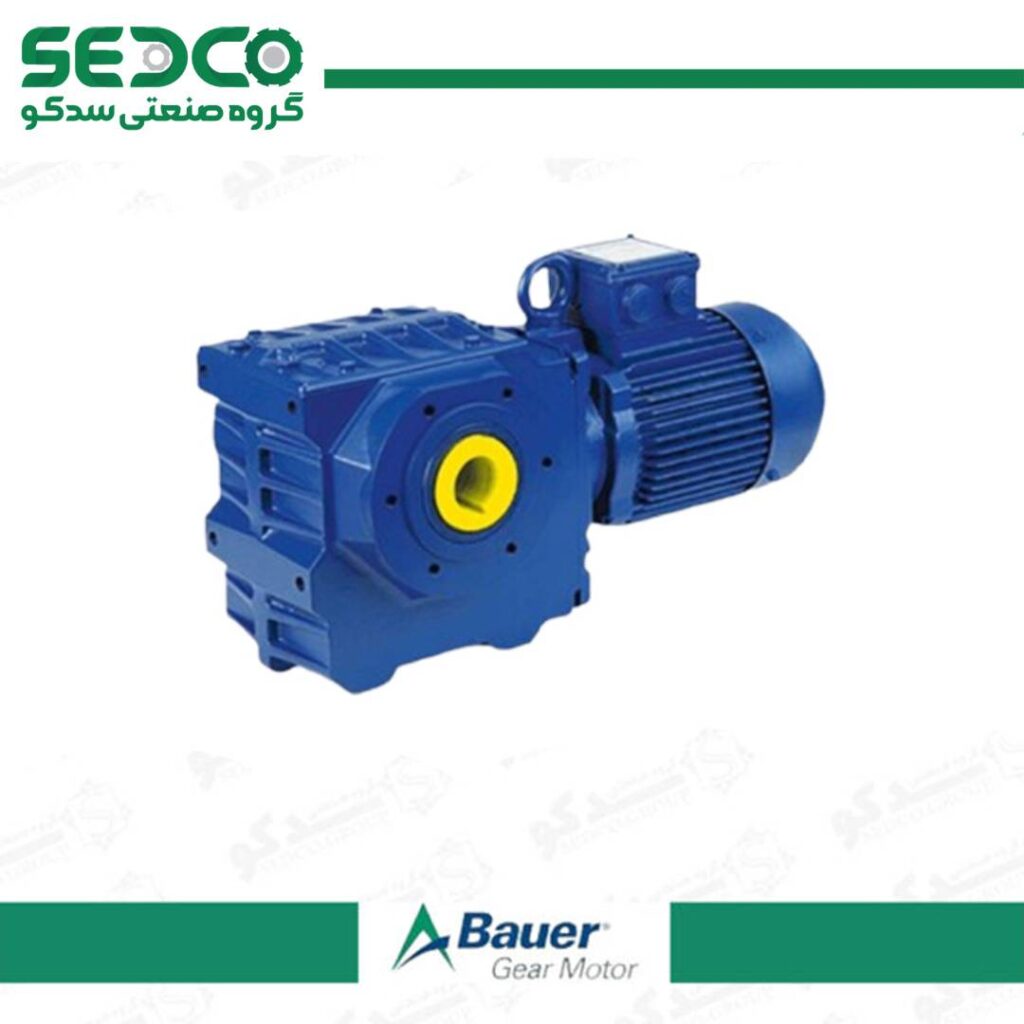

| BK | کرانویل | 80 – 18,500 N·m | شفت توخالی حتی در سایزهای کوچک | گیربکس کرانویل Bauer |
| BS | حلزونی | 25 – 1,000 N·m | ۸ سایز؛ موتور تا ۵٫۵ کیلووات؛ شفت توخالی از ۲۵ نیوتن‌متر | گیربکس حلزونی Bauer |
منبع: کاتالوگ‌ها و برگه‌های معرفی Bauer Gear Motor. گشتاور به سایز و نسبت تبدیل بستگی دارد. امکان تأمین هر مدل جداگانه بررسی می‌شود.
کد پلاک Bauer را بخوانید
34Vکد طرح نصب
D07LA4موتور
در کد BS06-34V/D07LA4 بخش اول گیربکس حلزونی سایز ۰۶ است. کد طرح 34V در این مدل یعنی فلنج ۱۴۰ میلی‌متر و شفت توخالی ۲۵ میلی‌متر با جا خار. بخش بعد از خط مورب، کد موتور است.
دور و گشتاور خروجی را حساب کنید
150 N·mگشتاور خروجی
× 1.4ضریب سرویس
موتور ۱٫۱ کیلووات با دور ۱۴۰۰ و نسبت تبدیل ۲۰، دور خروجی ۷۰ و گشتاوری حدود ۱۵۰ نیوتن‌متر می‌دهد. با ضریب سرویس ۱٫۴ گیربکسی با ظرفیت دست‌کم ۲۱۰ نیوتن‌متر لازم است. در گیربکس حلزونی راندمان کمتر است و گشتاور واقعی پایین‌تر می‌آید.
نصب و شفت خروجی گیربکس Bauer
دو گیربکس با سری و نسبت یکسان، اگر طرح نصب متفاوتی داشته باشند، جای هم نمی‌نشینند. این موارد را از کد طرح و ابعاد دستگاه بخوانید.
شفت توپر یا توخالی
شفت توخالی با جا خار روی شفت دستگاه سوار می‌شود؛ قطر آن باید دقیقاً با شفت دستگاه یکی باشد.
پایه، فلنج یا بازوی گشتاور
پایه‌دار روی شاسی پیچ می‌شود، فلنج‌دار به بدنه دستگاه، و مدل آویز با بازوی گشتاور مهار می‌شود.
موقعیت نصب و روغن
نوع و مقدار روغن به موقعیت نصب بستگی دارد. مقدار را از پلاک یا مدارک همان گیربکس بردارید.
بار روی شفت
اگر روی شفت خروجی پولی یا چرخ‌زنجیر بسته می‌شود، نیروی شعاعی را هم در انتخاب سایز حساب کنید.
پیش از سفارش گیربکس Bauer، این‌ها را آماده کنید
کد کامل، شماره سفارش و نسبت تبدیل.
دور خروجی موردنیاز و توان موتور.
پایه، فلنج یا آویز؛ قطر شفت و موقعیت نصب.
ولتاژ، ترمز، اینورتر و تعداد راه‌اندازی در ساعت.
برای جایگزینی، عکس پلاک گیربکس و پلاک موتور کافی است.
قیمت گیربکس Bauer
قیمت به سری و سایز، نسبت تبدیل، طرح نصب، توان موتور و تجهیزاتی مثل ترمز و اینورتر بستگی دارد. قیمت گیربکس تنها را با موتور گیربکس کامل مقایسه نکنید.
کد کامل یا دور خروجی و توان موتور را بفرستید.
صفحه‌های مرتبط در سدکو
پرسش‌های متداول درباره گیربکس Bauer
موتور گیربکس Bauer با گیربکس Bauer چه فرقی دارد؟
موتور گیربکس مجموعه موتور و گیربکس است و Bauer بیشتر محصولاتش را به همین شکل می‌فروشد. در کد پلاک، بخش قبل از خط مورب گیربکس و بخش بعد از آن موتور است. هنگام استعلام بگویید مجموعه کامل می‌خواهید یا فقط گیربکس.
فرق سری BF و BK چیست؟
در BF شفت خروجی موازی با موتور است و گیربکس معمولاً روی شفت دستگاه سوار می‌شود. در BK چرخ‌دنده مخروطی جهت حرکت را ۹۰ درجه می‌چرخاند و موتور عمود بر شفت دستگاه قرار می‌گیرد.
روغن گیربکس Bauer را از کجا بفهمیم؟
نوع و مقدار روغن در مدارک هر گیربکس آمده است، مثلاً روغن CLP 220 یا روغن سنتتیک PGLP. مقدار به سایز و موقعیت نصب بستگی دارد؛ آن را از گیربکس دیگری کپی نکنید.
بررسی و استعلام گیربکس Bauer از سدکو
کد کامل، عکس پلاک گیربکس و موتور، یا دور خروجی و توان موردنیاز را بفرستید تا مدل مناسب بررسی شود.
