گیربکس کرانویل Flender

ضمانت:

تایید اصالت کالا توسط ما

قیمت پایه:
20,000,000
تومان

گیربکس کرانویل Flender | مشخصات فنی و خرید

گیربکس کرانویل Flender که در صنعت با نام‌های گیربکس شافت بغل یا هالو شفت نیز شناخته می‌شود، یکی از پرکاربردترین تجهیزات انتقال قدرت برای تغییر جهت ۹۰ درجه‌ای نیرو است. شرکت Flender آلمان با بهره‌گیری از دانش فنی زیمنس، این گیربکس‌ها را با دنده‌های سخت‌کاری شده و طراحی فشرده تولید می‌کند. این محصول به دلیل داشتن درگیری دنده‌ها به صورت مخروطی (Bevel) و مارپیچ (Helical)، عملکردی بسیار نرم، کم‌صدا و با راندمان بالا (تا ۹۶٪) دارد. گروه صنعتی سدکو به‌عنوان تامین‌کننده تجهیزات صنعتی، انواع گیربکس‌های کرانویل فلندر را با تضمین اصالت و گارانتی معتبر به صنایع سیمان، فولاد و معادن عرضه می‌کند. این گیربکس‌ها ترکیبی از استحکام و ظرافت مهندسی هستند. پوسته چدنی مقاوم، قابلیت تحمل گشتاورهای سنگین و طراحی ماژولار باعث شده تا در فضاهای محدود که امکان نصب مستقیم الکتروموتور وجود ندارد، بهترین گزینه باشند. گیربکس کرانویل فلندر انتخابی هوشمندانه برای کاهش هزینه‌های تعمیر و نگهداری در خطوط تولید پیوسته است. محاسبه دقیق نسبت تبدیل و انتخاب تیپ مناسب (هالو شفت یا شفت‌دار) در گیربکس‌های ۹۰ درجه بسیار حیاتی است. برای دریافت مشاوره فنی و انتخاب بهترین مدل متناسب با دستگاه خود، با کارشناسان ما تماس بگیرید.

آشنایی با گیربکس کرانویل پینیون فلندر

گیربکس کرانویل (Bevel Gearbox) نوعی جعبه‌دنده صنعتی است که از دو دنده مخروطی شکل به نام‌های کرانویل (Crown Wheel) و پینیون (Pinion) تشکیل شده است. این ساختار اجازه می‌دهد تا محور ورودی و خروجی بر هم عمود باشند (زاویه ۹۰ درجه). محصولات فلندر در این دسته معمولاً از نوع Bevel-Helical هستند؛ یعنی در طبقات اولیه از دنده‌های هلیکال برای کاهش دور و افزایش گشتاور استفاده می‌شود و در مرحله آخر تغییر جهت توسط دنده‌های کرانویل صورت می‌گیرد. این طراحی باعث می‌شود گیربکس بتواند فشارهای سنگین محوری و شعاعی را به راحتی تحمل کند.

جدول مشخصات فنی و ویژگی‌های ساختاری

گیربکس‌های کرانویل فلندر در سایزها و تیپ‌های مختلف (مانند سری B) تولید می‌شوند. در جدول زیر مشخصات عمومی و فنی این محصولات آورده شده است:
ویژگی مشخصات فنی
برند سازنده Flender (آلمان)
نوع گیربکس کرانویل پینیون (Bevel-Helical)
زاویه شفت‌ها 90 درجه (عمود بر هم)
جنس پوسته چدن (Cast Iron) یا آلومینیوم (بسته به سایز)
نوع خروجی هالو شفت (Hollow)، شفت توپر (Solid)، شرینک دیسک
راندمان بسیار بالا (حدود 94% تا 96%)
نحوه نصب فلنج دار، پایه دار، نیم فلنج
تعداد طبقات 2، 3 یا 4 مرحله‌ای

کاربرد در نوار نقاله‌ها، میکسرها و صنایع سنگین

به دلیل اشغال فضای کم و قدرت بالا، گیربکس کرانویل Flender در بسیاری از صنایع مادر کاربرد دارد:
  • سیستم‌های انتقال مواد: نوار نقاله‌های (Conveyors) طولانی، چرخ‌های سطلی و الواتورها.
  • صنایع سیمان و معدن: درایو سنگ‌شکن‌ها، آسیاب‌های مواد و کوره‌های دوار (Rotary Kilns).
  • صنایع شیمیایی و فرآیندی: همزن‌های بزرگ (Mixers) و سیستم‌های هوادهی که نیاز به شفت عمودی دارند.
  • خطوط نورد فولاد: پرس‌های غلتکی سنگین و میزهای انتقال (Roller Tables).
  • تجهیزات خاص: سیستم‌های شهربازی و صنایع نظامی به دلیل ضریب اطمینان بالا.

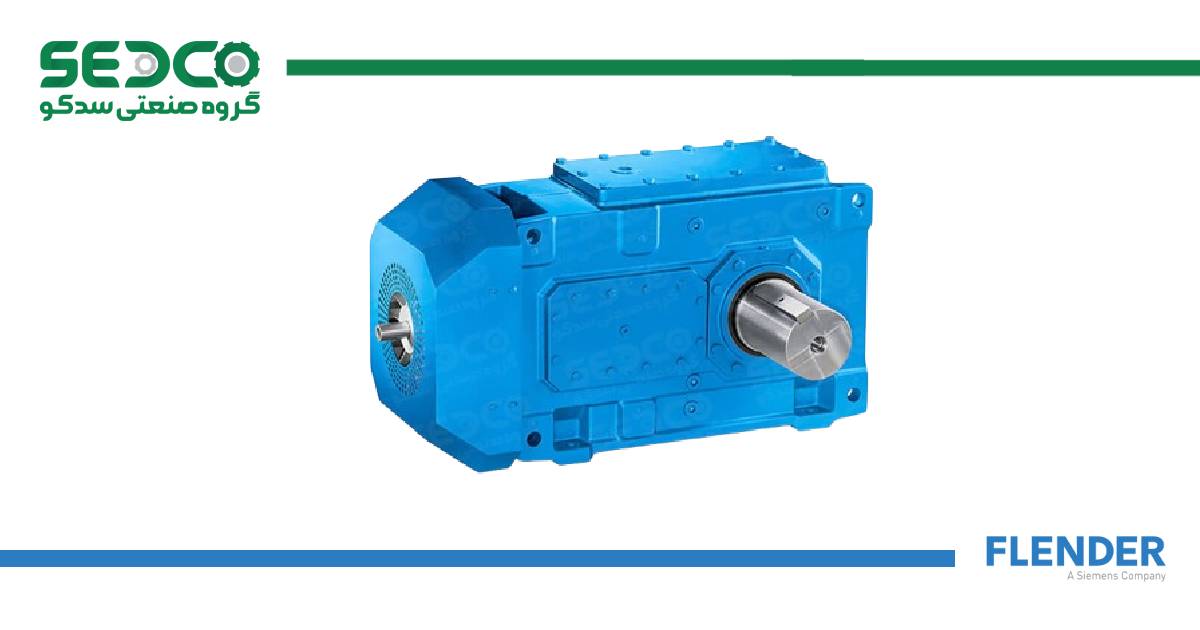

گیربکس کرانویل Flender

مزایای گیربکس‌های شافت بغل Flender

استفاده از گیربکس کرانویل Flender مزایای زیر را برای خطوط تولید به همراه دارد:
  • بهینه‌سازی فضا: طراحی L شکل (۹۰ درجه) باعث می‌شود موتور موازی با بدنه دستگاه قرار گیرد و فضای کمتری اشغال کند.
  • راندمان بالا: بر خلاف گیربکس‌های حلزونی که اتلاف انرژی زیادی دارند، دنده‌های کرانویل فلندر کمترین اصطکاک را داشته و در مصرف انرژی صرفه‌جویی می‌کنند.
  • دوام قطعات: استفاده از چدن داکتیل در پوسته و دنده‌های سمانته باعث کاهش ارتعاش و افزایش عمر مفید می‌شود.
  • تنوع نصب: امکان نصب از طریق بازوی گشتاور (Torque Arm)، فلنج یا پایه، انعطاف زیادی به طراحان می‌دهد.
  • ظرفیت حرارتی: طراحی پره‌های خنک‌کننده روی بدنه باعث دفع سریع حرارت می‌شود.

نکات مهم در انتخاب و خرید

هنگام خرید گیربکس کرانویل، به جهت چرخش شفت خروجی و ورودی دقت کنید. همچنین نوع اتصال خروجی بسیار مهم است؛ مدل‌های “هالو شفت” (سوراخ‌دار) مستقیماً روی شفت دستگاه سوار می‌شوند و نیازی به کوپلینگ ندارند که بسیار مقرون‌به‌صرفه است. اگر بار دستگاه دارای شوک‌های ناگهانی است (مثل سنگ‌شکن)، حتماً از مدل‌های با “شرینک دیسک” (Shrink Disc) استفاده کنید تا اتصال محکم‌تری داشته باشید. گروه صنعتی سدکو آماده ارائه مشاوره فنی و استعلام قیمت روز محصولات فلندر است.

سوالات متداول

تفاوت گیربکس کرانویل با حلزونی چیست؟
هر دو زاویه ۹۰ درجه دارند، اما گیربکس کرانویل راندمان بسیار بالاتر (بالای ۹۰٪)، عمر بیشتر و تحمل گشتاور سنگین‌تری نسبت به حلزونی دارد و داغ نمی‌کند.
آیا گیربکس‌های فلندر نیاز به سیستم خنک‌کاری دارند؟
در سایزهای کوچک و متوسط خیر، اما در سایزهای بزرگ و محیط‌های گرم، ممکن است نیاز به فن خنک‌کننده (Fan) یا کویل آب‌گرد داشته باشند.
آیا قطعات یدکی مانند دنده کرانویل موجود است؟
بله، گروه سدکو تمامی قطعات یدکی اصلی شامل ست دنده، بیرینگ و کاسه‌نمد گیربکس‌های فلندر را تامین می‌کند.
شرینک دیسک چه کاربردی در این گیربکس دارد؟
شرینک دیسک یک قفل‌کن خارجی است که روی هالو شفت نصب می‌شود و با ایجاد اصطکاک بالا، شفت گیربکس را به شفت دستگاه قفل می‌کند و جایگزین خار و جای خار می‌شود.
