گیربکس فلندر Flender؛ هلیکال H، هلیکال مخروطی B و خورشیدی PLANUREX، استعلام قیمت
Flender سازنده آلمانی گیربکس صنعتی و کوپلینگ با مرکز در بوخولت است. این شرکت سال‌ها بخشی از زیمنس بود و به همین دلیل روی بسیاری از کاتالوگ‌ها و پلاک‌ها نام Siemens هم دیده می‌شود. گیربکس‌های آن برای گشتاورهای بالا در صنایع سنگین ساخته می‌شوند.
برای استعلام، عکس پلاک یا رمز کامل گیربکس را بفرستید. رمز پلاک نوع، تعداد طبقه، شفت خروجی، وضعیت نصب و سایز را یکجا نشان می‌دهد.
محور خروجی گیربکس فلندر نسبت به موتور چگونه است؟
سری‌های گیربکس Flender با گشتاور و نسبت تبدیل
| سری | نوع | گشتاور خروجی | نسبت تبدیل | صفحه محصول |
|---|---|---|---|---|

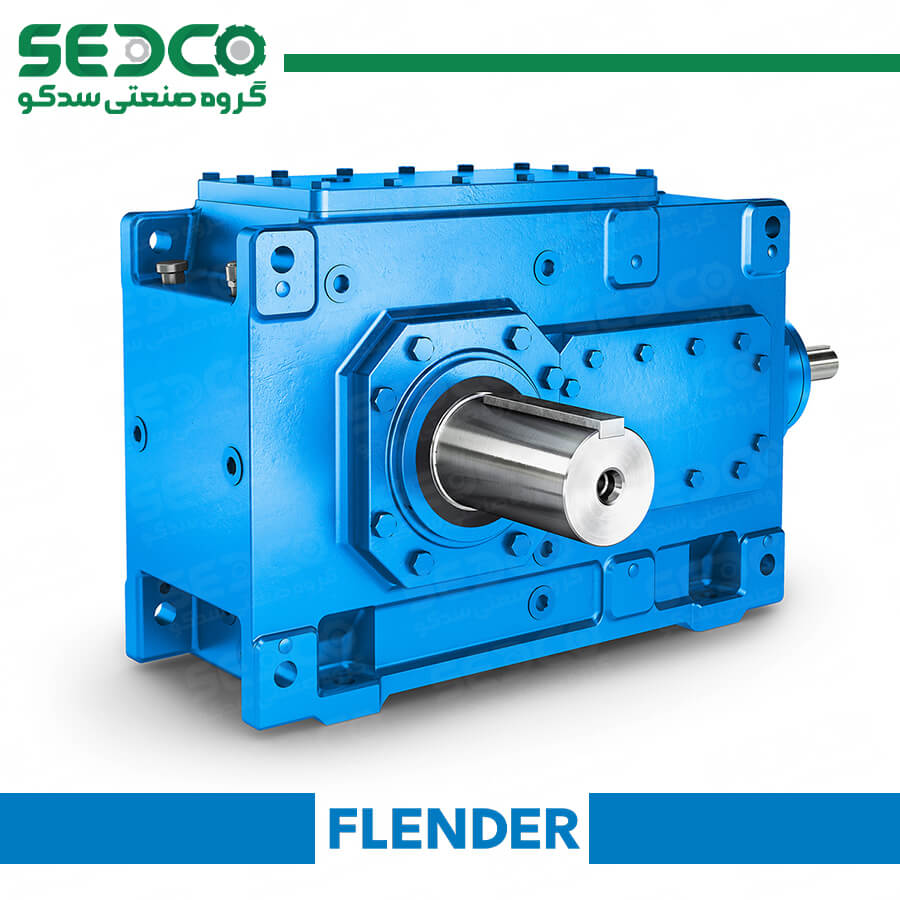

| H | هلیکال با شفت موازی | 3,100 – 1,400,000 N·m | 1.25 – 450 | گیربکس صنعتی Flender |

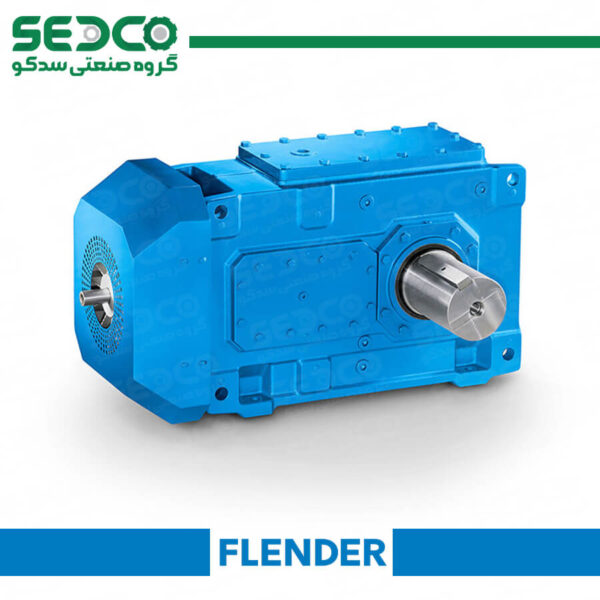

| B | هلیکال مخروطی | 3,100 – 1,400,000 N·m | 5 – 400 | گیربکس کرانویل Flender |
| PLANUREX 3 L | خورشیدی | 480,000 – 1,465,000 N·m | 45 – 300 | گیربکس خورشیدی Flender |
| PLANUREX 3 XL | خورشیدی سنگین | 1,700,000 – 5,450,000 N·m | 45 – 300 | گیربکس خورشیدی Flender |
منبع: صفحه‌های محصول Flender. بازه گشتاور H و B برای کل ۲۸ سایز این دو خانواده است. امکان تأمین هر مدل جداگانه بررسی می‌شود.
رمز پلاک گیربکس فلندر را بخوانید
3تعداد طبقه
Sشفت توپر
Hنصب افقی
13سایز
رمز B3SH 13 یعنی گیربکس هلیکال مخروطی سه‌طبقه با شفت خروجی توپر، نصب افقی و سایز ۱۳. حرف اول اگر H باشد، گیربکس هلیکال با شفت موازی است.
تعداد طبقه، بازه نسبت را تعیین می‌کند
H26.3 – 28
H322.4 – 112
H4100 – 450
B25 – 18
B312.5 – 90
B480 – 400
دور خروجی برابر دور موتور تقسیم بر نسبت است. برای موتور ۱۴۹۰ دور و خروجی ۳۰ دور، نسبت حدود ۵۰ لازم است که در گیربکس سه‌طبقه هلیکال یا هلیکال مخروطی جا می‌گیرد.
حرف سوم رمز؛ نوع شفت خروجی
شفت توپر با خار، حرف S
رایج‌ترین حالت؛ با کوپلینگ به دستگاه وصل می‌شود.
شفت توخالی با جای خار، حرف H
گیربکس روی شفت دستگاه سوار می‌شود و با بازوی گشتاور مهار می‌شود.
شفت توخالی با شرینک دیسک، حرف D
اتصال بدون خار برای گشتاورهای بالا و ضربه‌ای.
شفت توخالی هزارخار، حرف K
جای خار دندانه‌ای طبق DIN 5480 برای انتقال گشتاور یکنواخت.
وضعیت نصب گیربکس فلندر روی پلاک
گیربکس روی پایه و شفت‌ها افقی.
شفت‌ها عمودی؛ برای همزن و دستگاه‌های عمودی.
حرف L یعنی شفت خروجی پایین و حرف U یعنی شفت خروجی بالا.
از سایز ۱۳ به بالا، برای نصب آویز.
مقدار روغن و محل پیچ‌های روغن با وضعیت نصب عوض می‌شود؛ گیربکس را در وضعیت دیگری نصب نکنید.
قیمت گیربکس فلندر
قیمت به خانواده و سایز، تعداد طبقه، نوع شفت خروجی، وضعیت نصب و تجهیزاتی مثل پمپ روغن یا فن خنک‌کن بستگی دارد. گیربکس‌های سایز بزرگ معمولاً سفارشی ساخته می‌شوند.
رمز کامل پلاک، یا توان موتور و دور خروجی را بفرستید.
صفحه‌های مرتبط
پرسش‌های متداول درباره گیربکس فلندر
گیربکس زیمنس فلندر با فلندر فرق دارد؟
نه. Flender مدتی زیرمجموعه زیمنس بود و محصولات با نام Siemens Flender عرضه می‌شد. از ۲۰۲۱ دوباره با نام Flender فعالیت می‌کند و سری‌ها همان هستند.
گیربکس قدیمی با رمز FZG یا SIG را می‌شود جایگزین کرد؟
این‌ها سری‌های قدیمی‌تر فلندر هستند. برای جایگزینی، رمز پلاک، ابعاد نصب، قطر شفت‌ها و نسبت تبدیل را بفرستید تا معادل آن در سری‌های فعلی بررسی شود.
فرق PLANUREX 2 و PLANUREX 3 چیست؟
نسل سوم جایگزین نسل دوم شده است. در دو گروه L و XL با ۱۷ سایز ساخته می‌شود و تا دو برابر گشتاور نامی را در اضافه‌بار تحمل می‌کند.
بررسی و استعلام گیربکس فلندر از سدکو
رمز پلاک، عکس گیربکس، یا توان و دور خروجی موردنیاز را بفرستید تا مدل مناسب بررسی شود.
