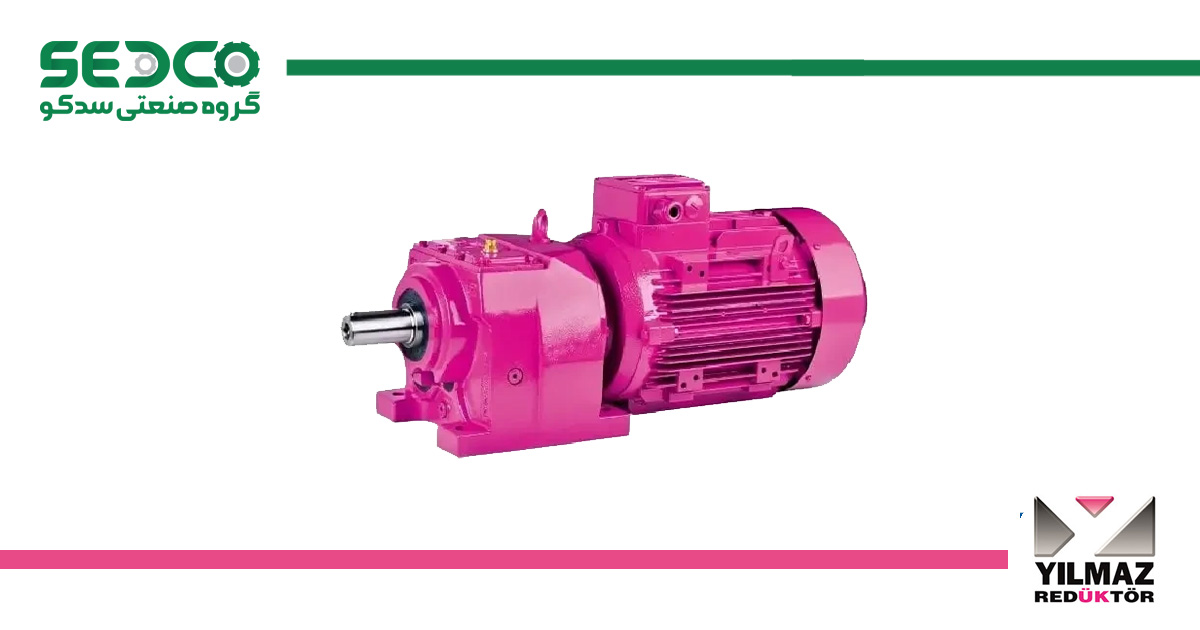

گیربکس هلیکال Yilmaz

گیربکس هلیکال Yilmaz| مشخصات فنی، سری M و N + راهنمای پلاک‌خوانی

گیربکس هلیکال Yilmaz ترکیه، نمادی از کیفیت اروپایی با قیمت رقابتی در بازار خاورمیانه است. این شرکت که از سال ۱۹۵۸ فعالیت خود را آغاز کرده، امروزه به عنوان بزرگترین تولیدکننده گیربکس در ترکیه و یکی از بازیگران اصلی بازار انگلستان و اروپا شناخته می‌شود. گیربکس‌های شافت مستقیم (Helical) ایلماز با بهره‌گیری از تکنولوژی پوسته یکپارچه (Monoblock) و دنده‌های سخت‌کاری شده، دوام فوق‌العاده‌ای در شرایط کاری سخت دارند. گروه صنعتی سدکو افتخار دارد محصولات این برند معتبر را با مشاوره فنی دقیق و تضمین اصالت کالا به صنعتگران ایرانی ارائه دهد.

معرفی گیربکس هلیکال Yilmaz و تکنولوژی مونو بلاک

گیربکس هلیکال Yilmaz که اغلب در دو سری M (پایه‌دار) و N (فلنج‌دار) عرضه می‌شوند، برای انتقال قدرت با راندمان بالا طراحی شده‌اند. ویژگی بارز این محصولات، استفاده از پوسته یک‌تکه (Monoblock) است. این نوع طراحی باعث می‌شود پوسته گیربکس استحکام بسیار بالایی در برابر لرزش و تنش‌های مکانیکی داشته باشد و احتمال نشتی روغن و نویز صدا به حداقل برسد. متریال استفاده شده در بدنه این گیربکس‌ها چدن با کیفیت گریدهای GG20 و GGG40 است که مقاومت حرارتی و ضربه‌پذیری بالایی دارد. همچنین دنده‌های هلیکال (مورب) این گیربکس‌ها پس از عملیات حرارتی سخت‌کاری، با دقت بالا سنگ‌زنی می‌شوند تا درگیری نرم و بی‌صدایی را تضمین کنند.

جدول مشخصات فنی (سری M و N)

تنوع سایز در محصولات ایلماز بسیار گسترده است (۱۳ سایز مختلف). این گیربکس‌ها در محدوده‌های زیر عمل می‌کنند:

• گشتاور خروجی: ۵۰ تا ۱۸,۰۰۰ نیوتن‌متر
• سرعت خروجی: ۰.۱ تا ۵۰۰ دور در دقیقه (rpm)
• تعداد طبقات: ۲ یا ۳ طبقه (قابل ارتقا تا ۶ طبقه در یک پوسته)

جدول زیر جزئیات فنی دقیق مدل‌های مختلف سری M و N را بر اساس سایز شافت و گشتاور نشان می‌دهد:

مدل / سری	قطر شافت خروجی (mm)	حداکثر گشتاور (Nm)	وزن حدودی (Kg)
M/N 002…003	20	82	12
M/N 102…103	25	140	15
M/N 202…203	30	280	22
M/N 272…276	35	450	40
M/N 372…376	40	820	65
M/N 472…476	50	1550	90
M/N 502…506	60	2700	150
M/N 602…606	70	4000	240
M/N 702…706	90	7200	350
M/N 872…876	110	13000	620
M/N 972…976	120	18000	1150

ویژگی‌ها و مزایای رقابتی Yilmaz

چرا صنعتگران بین برندهای مختلف، ایلماز را انتخاب می‌کنند؟

• کیفیت ساخت پوسته: طراحی یک تکه (Monoblock) که علاوه بر زیبایی ظاهری، مقاومت مکانیکی را به شدت افزایش داده است.
• طیف گسترده آپشن‌ها: قابلیت نصب ترمز الکترومغناطیسی (۲۴، ۲۲۰ و ۳۸۰ ولت)، فن خنک‌کننده جانبی برای کار با اینورتر و انواع انکودر.
• انعطاف در نصب: ارائه با فلنج‌های استاندارد IEC (مانند B14 و B5) و همچنین فلنج‌های مخصوص سروو موتور.
• عمر طولانی قطعات: استفاده از بیرینگ‌های (Yatagan) باکیفیت که نیاز به تعمیر و نگهداری را کاهش می‌دهد.
• قابلیت ارتقا: امکان کوپل کردن و افزایش طبقات تا ۶ مرحله جهت دستیابی به دورهای بسیار پایین.

راهنمای کامل پلاک‌خوانی گیربکس هلیکال Yilmaz

برای سفارش قطعات یدکی یا خرید گیربکس جایگزین، توانایی خواندن پلاک گیربکس ایلماز ضروری است. کد فنی این محصولات معمولاً از ۹ بخش تشکیل شده است. مثال کد: M R 4 7 3 3 E90S 4C L02

1. بخش اول (تیپ): حرف M نشان‌دهنده پایه‌دار (Foot-mounted) و حرف N نشان‌دهنده فلنج‌دار (Flange-mounted) است.
2. بخش دوم (ورودی):
   • R: به همراه الکتروموتور (موتور گیربکس کامل).
   • N: ورودی با فلنج B14 (بدون موتور).
   • V: ورودی با فلنج B5 (بدون موتور).
   • T: ورودی شافت صلب (Solid Shaft).
3. بخش سوم (سایز هوزینگ): عددی بین ۱ تا ۹ که نشان‌دهنده جثه و سایز بدنه گیربکس است.
4. بخش چهارم (نسخه): شماره رویژن (Revision) طراحی گیربکس.
5. بخش پنجم (تعداد طبقات): تعداد استیج‌های کاهش دور (از ۲ تا ۶ طبقه).
6. بخش ششم (بازدهی): کلاس راندمان موتور (مثلاً IE2 یا IE3).
7. بخش هفتم (سایز موتور): فریم سایز موتور (مثلاً E90S).
8. بخش هشتم (قطب): تعداد قطب‌های موتور (مثلاً 4C به معنی ۴ پل یا ۱۴۰۰ دور).
9. بخش نهم (ترمز): مشخصات ترمز الکترومغناطیسی (در صورت وجود).

کاربرد در صنایع مختلف

گیربکس هلیکال Yilmaz به دلیل طراحی جان‌سخت (Heavy Duty) و در عین حال قیمت مقرون‌به‌صرفه، جایگاه ویژه‌ای در خطوط تولید خاورمیانه دارند. تنوع در نصب (پایه و فلنج) باعث شده تا این محصولات در طیف وسیعی از صنایع مورد استفاده قرار گیرند:

• صنایع مادر (فولاد و سیمان): جهت به حرکت درآوردن کانوایرهای سنگین و نوار نقاله‌های طولانی.
• صنایع معدنی: استفاده در آسیاب‌ها، تیکنرها و سنگ‌شکن‌ها (به ویژه در خطوط تولید سرب و روی).
• نفت، گاز و پتروشیمی: کوپل شدن با انواع مونو پمپ‌ها و تجهیزات انتقال سیالات.
• صنایع غذایی و دارویی: استفاده در خطوط بسته‌بندی و ماشین‌آلات پرکن (معمولاً سری N).
• سایر کاربردها: صنایع دریایی (وینچ‌ها)، کاشی و سرامیک (دستگاه‌های رولینگ و نورد) و ماشین‌سازی عمومی.

نکته کاربردی: معمولاً مدل‌های پایه‌دار (سری M) برای خطوط انتقال مواد افقی و مدل‌های فلنج‌دار (سری N) برای نصب عمودی روی مخازن و میکسرها ترجیح داده می‌شوند.

نکات خرید و سفارش

در هنگام خرید گیربکس Yilmaz از گروه صنعتی سدکو، لطفاً موارد زیر را مشخص کنید:

• نوع نصب: پایه‌دار (M) نیاز دارید یا فلنج‌دار (N)؟
• توان و دور: توان ورودی موتور و دور خروجی مورد نیاز (یا نسبت تبدیل).
• سایز شافت: قطر شافت خروجی (با توجه به جدول فنی بالا).
• تجهیزات جانبی: آیا به ترمز، بک‌استاپ (Backstop) یا فن خنک‌کننده نیاز دارید؟

کارشناسان ما آماده‌اند تا کاتالوگ‌های تخصصی و لیست قیمت روز را در اختیار شما قرار دهند.

سوالات متداول

تفاوت سری M و سری N در گیربکس ایلماز چیست؟

سری M (حرف اول کد فنی) نشان‌دهنده گیربکس پایه‌دار است که معمولاً روی شاسی نصب می‌شود. سری N نشان‌دهنده گیربکس فلنج‌دار است که برای اتصال عمودی یا مستقیم به بدنه دستگاه (مثل میکسر) کاربرد دارد.

آیا گیربکس‌های ایلماز قابلیت نصب ترمز دارند؟

بله، تمامی مدل‌های ایلماز قابلیت کوپل شدن با موتورهای ترمزدار الکترومغناطیسی (با ولتاژهای ۲۴، ۲۲۰ و ۳۸۰ ولت) را دارند که برای کانوایرها و بالابرها ضروری است.

جنس بدنه گیربکس‌های Yilmaz چیست؟

بدنه این گیربکس‌ها از چدن باکیفیت با گریدهای استاندارد GG20 و GGG40 ساخته شده است که مقاومت بالایی در برابر تنش و ضربه دارد.
