خرید گیربکس حلزونی SEW | مشخصات فنی، مزایا و کاربرد گیربکس حلزونی اس ای دبلیو

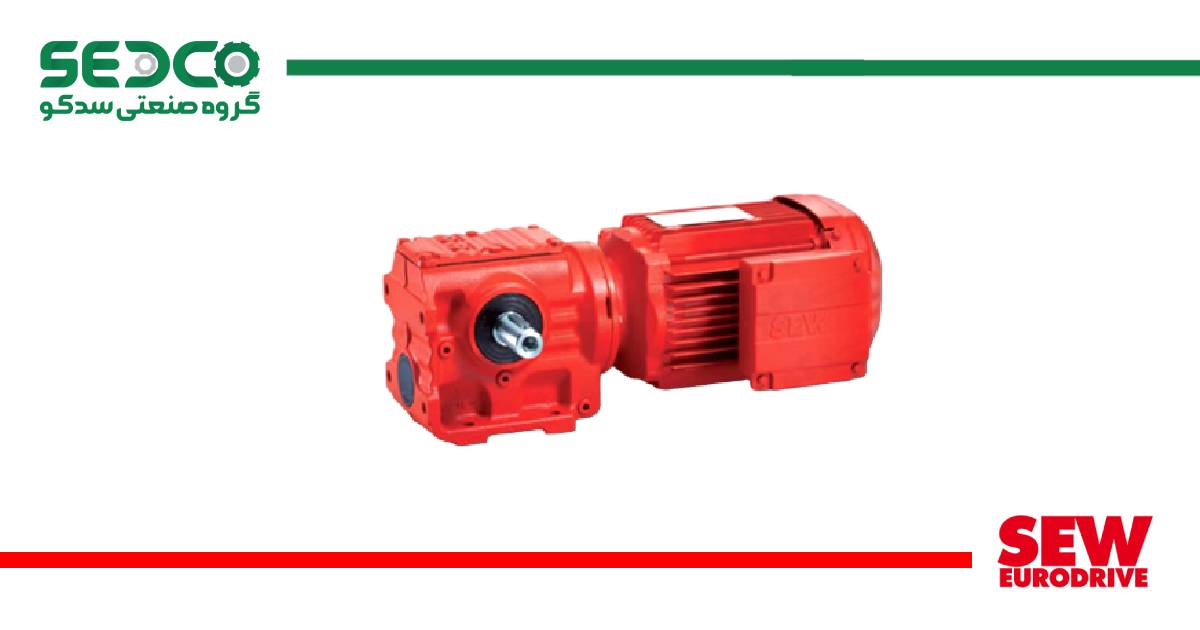

گیربکس حلزونی SEW یکی از محصولات پرکاربرد شرکت آلمانی SEW-EURODRIVE در حوزه انتقال قدرت است. این نوع گیربکس به‌دلیل گشتاور خروجی مناسب، نسبت تبدیل بالا، صدای کم و راندمان قابل‌قبول،در بسیاری از خطوط تولید و ماشین‌آلات صنعتی به‌عنوان یک راه‌حل اقتصادی و مطمئن مورد استفاده قرار می‌گیرد. گیربکس‌های حلزونی SEW (به‌ویژه سری S) در کاربردهایی مانند آسانسورها، بالابرها، نوار نقاله‌ها، صنایع غذایی، صنایع چوب و کاغذ، صنعت سیمان، سیستم‌های جابه‌جایی مواد و دستگاه‌های بسته‌بندی نصب می‌شوند و در فضاهای محدود، امکان کاهش دور زیاد در ابعاد کوچک را فراهم می‌کنند. در ادامه این صفحه، نحوه عملکرد، مشخصات فنی، انواع سری‌ها و مدل‌ها، مزایا و معایب و نکات انتخاب و خرید گیربکس حلزونی SEW را به‌صورت کامل بررسی می‌کنیم. در صورت نیاز به انتخاب مدل مناسب برای خط تولید خود، می‌توانید پیش از خرید با کارشناسان فنی سدکو مشاوره داشته باشید.

گیربکس حلزونی SEW چیست و چه کاربردی دارد؟

گیربکس حلزونی SEW (اغلب در قالب سری S) یک گیربکس کم‌حجم با قابلیت کاهش دور بالا است که برای انتقال گشتاورهای متوسط تا نسبتاً بالا در فضاهای محدود طراحی شده است. ترکیب چرخ‌دنده‌های هلیکال و حلزونی باعث شده این مجموعه در مقایسه با گیربکس‌های حلزونی معمولی، راندمان بهتر و عمر طولانی‌تری داشته باشد. این گیربکس‌ها معمولاً به‌صورت موتورگیربکس همراه با الکتروموتور SEW عرضه می‌شوند و برای کارکرد دائم (Continuous Duty) در خطوط پیوسته مانند نوار نقاله‌ها، بالابرها، تجهیزات جابه‌جایی مواد، دستگاه‌های میکسر، فن‌ها و برخی آسانسورها به‌کار می‌روند.

مشخصات فنی و بازه عملکرد گیربکس حلزونی SEW سری S

گیربکس‌های حلزونی SEW در سری‌ها و پیکربندی‌های مختلف عرضه می‌شوند، اما یکی از پرکاربردترین آن‌ها گیربکس حلزونی SEW سری S است. این سری از ترکیب سه چرخ‌دنده هلیکال و یک چرخ‌دنده مرکزی حلزونی تشکیل شده و در عین حفظ ابعاد کوچک، امکان دستیابی به نسبت‌های تبدیل نسبتاً بالا را فراهم می‌کند.

جدول مشخصات فنی گیربکس حلزونی SEW سری S

پارامتر	مقدار / توضیحات
نسبت تبدیل (i)	تقریباً ۶٫۸۰ تا ۲۸۸
محدوده دور خروجی	حدود ۴٫۹ تا ۲۰۶ rpm بسته به ترکیب و توان موتور
گشتاور خروجی	حدود ۴۳ تا ۴۰۰۰ نیوتن‌متر
توان موتور متصل	حدود ۰٫۱۲ تا ۲۲ کیلووات
ساختار چرخ‌دنده	سه دنده هلیکال + یک دنده مرکزی حلزونی (ترکیب هلیکال–حلزونی)
نحوه نصب	امکان نصب افقی و عمودی، در حالت پایه‌دار، فلنج‌دار و هالو شافت

این ترکیب باعث می‌شود بیشترین کاهش دور در ابعاد کوچک حاصل شود و در عین حال، انتقال گشتاورهای متوسط تا پایین با قیمت اقتصادی‌تر نسبت به بسیاری از گیربکس‌های صنعتی دیگر انجام گردد.

انواع مدل‌ها و سری‌های گیربکس حلزونی SEW

مطابق اطلاعات ارائه‌شده توسط SEW، گیربکس‌های حلزونی این برند عمدتاً در دو پلتفرم اصلی تولید می‌شوند: سری S و سری R/W.

• سری S: بازه نسبت تبدیل تقریبی از ۵:۱ تا حدود ۱۰۰:۱ (در ترکیب‌های مختلف)، مناسب کاربردهای عمومی نوار نقاله، بالابرهای سبک، دستگاه‌های بسته‌بندی و انتقال مواد.
• سری R / W: در برخی منابع، سری W به‌عنوان زیرمجموعه‌ای از پلتفرم سری R بیان می‌شود که در آن گیربکس‌های حلزونی با نسبت تبدیل بسیار بالا (حدود ۱۰۰:۱ تا ۵۰۰:۱) و گشتاورهای سنگین (تا حدود ۱۰۰٬۰۰۰ نیوتن‌متر) عرضه می‌گردند و برای کاربردهای سنگین با فضا و وزن محدود استفاده می‌شوند.

جدول سایزبندی و مدل‌های سری S گیربکس حلزونی SEW

مدل		سایز
		37	47	57	67	77	87	97
S..	پایه‌دار	S37	S47	S57	S67	S77	S87	S97
SF..	فلنج‌دار B5	SF37	SF47	SF57	SF67	SF77	SF87	SF97

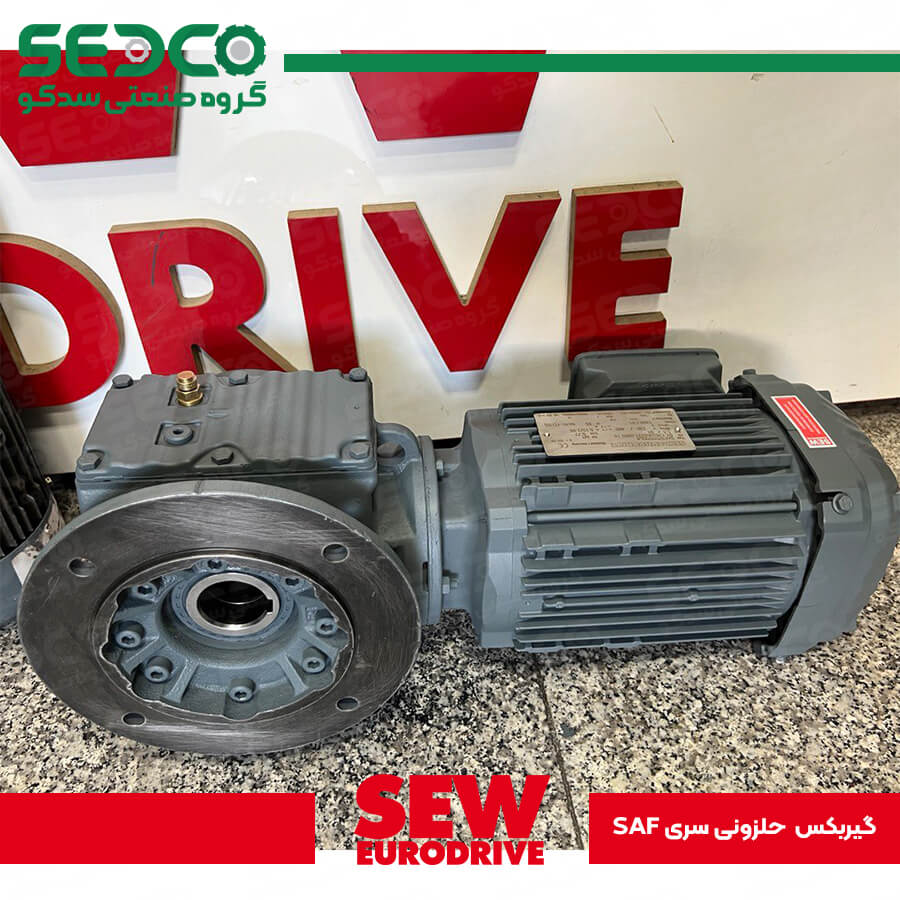

SAF..	فلنج‌دار / هالو شافت B5	SAF37	SAF47	SAF57	SAF67	SAF77	SAF87	SAF97
SHF..	فلنج‌دار / هالو شافت / شرینک دیسک B5	SHF37	SHF47	SHF57	SHF67	SHF77	SHF87	SHF97

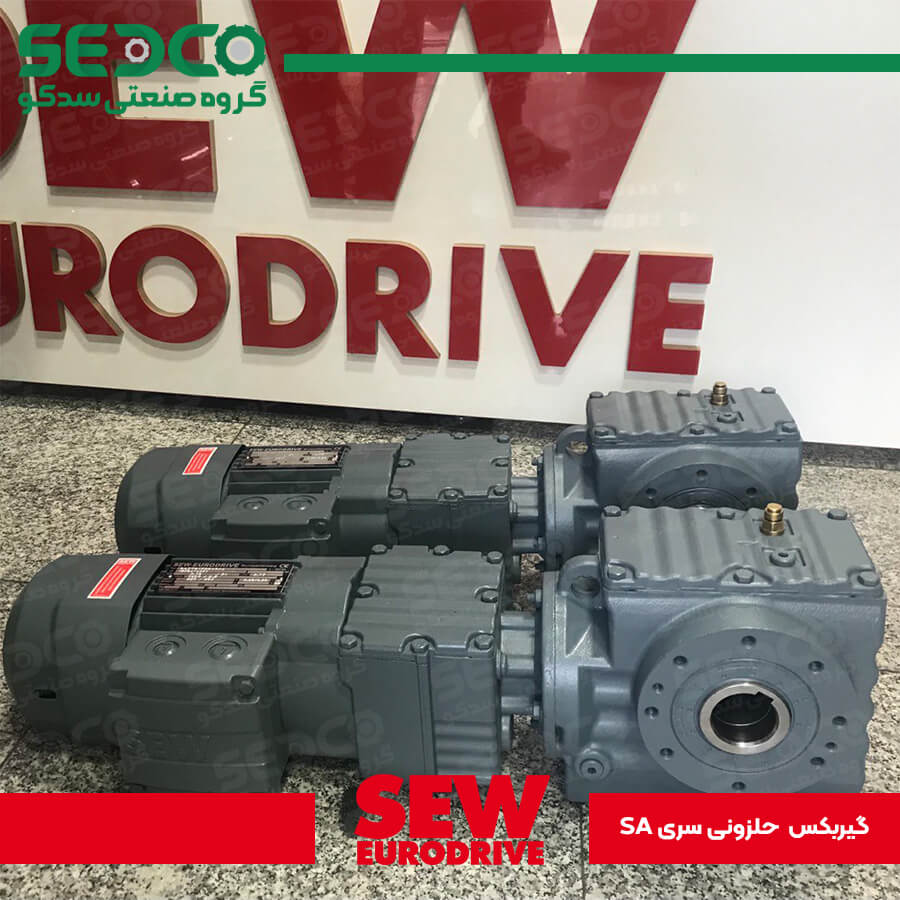

SA..	هالو شافت	SA37	SA47	SA57	SA67	SA77	SA87	SA97
SH..	هالو شافت / شرینک دیسک	SH37	SH47	SH57	SH67	SH77	SH87	SH97
ST..	هالو شافت / TorqLOC®	ST37	ST47	ST57	ST67	ST77	ST87	ST97
SAZ..	فلنج‌دار / هالو شافت B14	SAZ37	SAZ47	SAZ57	SAZ67	SAZ77	SAZ87	SAZ97
SHZ..	فلنج‌دار / هالو شافت / شرینک دیسک B14	SHZ37	SHZ47	SHZ57	SHZ67	SHZ77	SHZ87	SHZ97

آپشن‌های اضافی گیربکس حلزونی SEW و کدهای سفارشی

کد آپشن	توضیح	قابل ارائه روی سری
/T	بازوی گشتاوری	سری S و سری W
/G	ضربه‌گیر لاستیکی	برخی مدل‌های سری F (در ترکیب با حلزونی)
/DUO	سنسور سطح و وضعیت روغن	تمامی سری‌ها (در صورت سفارش)
/DUV	سنسور لرزش (ویبره)	تمامی سری‌ها

کد آپشن‌ها پس از کد اصلی گیربکس و با یک اسلش (/) درج می‌شوند. برای مثال SAZ47/T نشان‌دهنده گیربکس حلزونی SEW هالو شافت، سایز ۴۷، فلنج B14 همراه با بازوی گشتاوری است.

انواع گیربکس حلزونی بر اساس شکل ظاهری و نحوه اتصال به سیستم محرکه

گیربکس‌های حلزونی را می‌توان علاوه بر سری و مدل، بر اساس شکل بدنه و روش نصب نیز دسته‌بندی کرد:

• گیربکس حلزونی مکعبی: بدنه مکعبی، اغلب با یک دنده حلزونی. مناسب کاربردهای سبک تا متوسط مانند نوار نقاله‌های کوچک و تجهیزات بسته‌بندی.
• گیربکس حلزونی چدنی: بدنه چدنی مقاوم، مناسب برای کاربردهای سنگین‌تر و محیط‌های صنعتی سخت.
• گیربکس حلزونی آلومینیومی: بدنه سبک آلومینیومی، مناسب کاربردهای سبک تا متوسط و جایی که وزن کم اهمیت دارد.
• گیربکس حلزونی پایه‌دار: دارای پایه جهت نصب روی شاسی یا فریم، مناسب اکثر کاربردهای صنعتی ثابت.

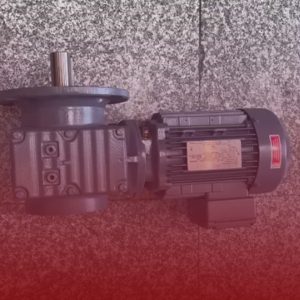

• گیربکس حلزونی فلنج‌دار: اتصال از طریق فلنج به بدنه ماشین یا موتور، مناسب برای مونتاژ سریع و دقیق در فضاهای محدود.

از منظر نسبت تبدیل نیز گیربکس‌های حلزونی در بازه‌ای تقریباً بین ۵:۱ تا ۱۰۰:۱ (و در ترکیب با استیج‌های دیگر تا حدود ۵۰۰:۱) عرضه می‌شوند که انتخاب دقیق آن به دور خروجی و گشتاور مورد نیاز بستگی دارد.

نحوه عملکرد گیربکس حلزونی

یک گیربکس حلزونی به‌صورت کلی از دو جزء اصلی تشکیل می‌شود:

• ماردون (شافت حلزونی): چرخ‌دنده حلزونی که به الکتروموتور متصل بوده و با سرعت بالا و گشتاور کم می‌چرخد.
• چرخ‌دنده حلزونی (چرخ مقابل): چرخ‌دنده‌ای که با ماردون درگیر است و به شافت خروجی متصل می‌شود؛ دور کم و گشتاور زیاد تولید می‌کند.

ماردون و چرخ‌دنده معمولاً با زاویه ۹۰ درجه نسبت به یکدیگر قرار دارند. درگیری دندانه‌های مارپیچی روی ماردون با دندانه‌های چرخ‌دنده موجب انتقال نیرو و تغییر نسبت سرعت/گشتاور می‌شود. هرچه نسبت دندانه‌ها و درگیری بیشتر باشد، کاهش دور و افزایش گشتاور بیشتر خواهد بود. در حین درگیری همواره مقداری لغزش بین ماردون و چرخ‌دنده وجود دارد که منجر به تولید گرما و کاهش نسبی راندمان می‌شود. به همین دلیل، انتخاب صحیح روغن و کنترل دمای کار در گیربکس‌های حلزونی اهمیت ویژه‌ای دارد.

نکات دما، سیکل کاری و روغن‌کاری در گیربکس حلزونی

دمای کار و مدت سیکل کاری از عوامل کلیدی در راندمان و عمر مفید گیربکس حلزونی SEW هستند. برای مثال، بسیاری از مدل‌های سری S در بازه دمایی تقریبی ۲۰- تا ۸۰+ درجه سانتی‌گراد طراحی و توصیه می‌شوند. افزایش دما از حدود ۸۰ درجه می‌تواند سبب کاهش راندمان، افزایش اصطکاک و کاهش عمر روغن شود. در کاربردهایی با سیکل کاری طولانی یا دائمی، انتخاب روغنی با ویسکوزیته و ظرفیت حرارتی مناسب (مطابق دستورالعمل سازنده) ضروری است. در بعضی پروژه‌ها، استفاده از آپشن‌هایی مانند سنسور دما، سنسور سطح روغن و سیستم خنک‌کاری توصیه می‌شود. چند نکته مهم برای انتخاب روغن در گیربکس حلزونی SEW:

• دمای کاری واقعی گیربکس در شرایط بهره‌برداری را برآورد کنید.
• مدت سیکل کاری (مثلاً کارکرد ۱۰ دقیقه on / ۵ دقیقه off یا کارکرد دائم) را در نظر بگیرید.
• نوع کاربرد (سبک، متوسط، سنگین و ضربه‌ای) و محیط نصب (گرم، مرطوب، گرد و غباردار و…) را مشخص کنید.
• همواره توصیه‌های سازنده در کاتالوگ SEW (نوع و گرید روغن، دوره تعویض و…) را ملاک قرار دهید.

مزایا و معایب گیربکس حلزونی SEW

به‌صورت کلی، گیربکس‌های حلزونی نسبت به ابعادشان گشتاور خروجی مناسبی تولید می‌کنند و طراحی آنها برای فضاهای محدود بسیار جذاب است؛ اما به‌طور سنتی معایبی مانند راندمان پایین‌تر، اصطکاک بیشتر و تولید گرما دارند. شرکت SEW با استفاده از طراحی‌های خاص (مانند فناوری Spiroplan در برخی مدل‌ها) و مواد اولیه بهبود‌یافته، تلاش کرده این نقاط ضعف را تا حد امکان کاهش دهد.

مهم‌ترین مزایای گیربکس حلزونی SEW

• ابعاد جمع‌وجور با امکان کاهش دور زیاد در فضای نصب محدود
• گشتاور خروجی مناسب در بازه ۴۳ تا ۴۰۰۰ نیوتن‌متر (در سری S) با توان ۰٫۱۲ تا ۲۲ کیلووات
• قیمت رقابتی در مقایسه با بسیاری از گیربکس‌های صنعتی هلیکال و کرانویل
• امکان پیکربندی‌های متنوع: پایه‌دار، فلنج‌دار، هالو شافت، شرینک دیسک، TorqLOC و…
• قابلیت اتصال به طیف وسیع موتورهای SEW و کارکرد در حالت دائم کار

اقدامات برای کاهش معایب و بهبود عملکرد گیربکس‌های حلزونی

• استفاده از نسبت تبدیل کاهشی مناسب (نه بیش از حد بالا): انتخاب نسبت تبدیل منطقی باعث کاهش لغزش، کاهش تولید حرارت و افزایش راندمان می‌شود.
• به‌کارگیری گیربکس‌هایی با طراحی پیشرفته مانند Spiroplan: دندانه‌گذاری دقیق و زاویه درگیری بهینه باعث کاهش سایش و افزایش راندمان می‌گردد.
• استفاده از روغن استاندارد و باکیفیت: روغن مناسب متناسب با دما و نوع بار، اصطکاک را کاهش داده و عمر دنده‌ها و یاتاقان‌ها را افزایش می‌دهد.
• کنترل دما و سیکل کاری: در کاربردهای سنگین، استفاده از سیستم‌های پایش دما و در صورت نیاز خنک‌کاری کمکی می‌تواند از گرم‌شدن بیش از حد جلوگیری کند.

مزایای رقابتی گیربکس‌های حلزونی SEW نسبت به سایر برندها

طراحی مهندسی‌شده و استفاده از متریال باکیفیت در گیربکس حلزونی SEW باعث شده این محصول در بسیاری از پروژه‌ها نسبت به برندهای متداول، انتخاب اول مهندسان و بهره‌برداران باشد. برخی مزایای رقابتی کلیدی عبارتند از:

• کیفیت ساخت بالا: استفاده از فولاد آلیاژی، عملیات حرارتی دقیق و کنترل کیفیت سخت‌گیرانه منجر به دوام و طول عمر بالا می‌شود.
• راندمان بهتر نسبت به گیربکس‌های حلزونی معمولی: طراحی دندانه‌ها و چینش استیج‌ها، تلفات را کاهش داده و راندمان را افزایش می‌دهد.
• گشتاور و نسبت تبدیل بالا: امکان دستیابی به کاهش دور زیاد در ابعاد کوچک، با تحمل گشتاورهای قابل توجه.
• صدای کاری کم: طراحی دقیق دندانه و کیفیت ماشین‌کاری، نویز و لرزش را کاهش داده و برای محیط‌های حساس به صدا مناسب است.
• شبکه خدمات و قطعات یدکی: SEW و نمایندگی‌های آن مانند گروه صنعتی سدکو، تأمین قطعات و خدمات پس از فروش را تسهیل می‌کنند.

خرید گیربکس حلزونی SEW بدون واسطه از واردکننده معتبر

گروه صنعتی سدکو با بیش از دو دهه تجربه در تأمین قطعات و تجهیزات ماشین‌آلات صنعتی، انواع گیربکس SEW از جمله گیربکس حلزونی SEW در سری‌ها و سایزبندی‌های مختلف را به‌صورت مستقیم و بدون واسطه از آلمان وارد می‌کند. با خرید از سدکو، علاوه بر دریافت محصول اصلی و دارای گارانتی اصالت، از خدمات مشاوره فنی قبل از خرید، تأمین قطعات یدکی، تعمیرات و نگهداری نیز بهره‌مند خواهید شد. در صورت نیاز به جایگزینی یا ارتقای گیربکس‌های موجود، کارشناسان فنی سدکو می‌توانند بهترین گزینه را متناسب با شرایط خط تولید شما پیشنهاد دهند.

سوالات متداول درباره گیربکس حلزونی SEW

کاربرد اصلی گیربکس حلزونی SEW چیست؟

هرجا که نیاز به گشتاور بالا، سرعت خروجی پایین، صدای کم و ابعاد جمع‌وجور باشد، می‌توان از گیربکس حلزونی SEW استفاده کرد؛ مانند آسانسورها و بالابرها، نقاله‌ها، پمپ‌ها، فن‌ها، دستگاه‌های بسته‌بندی، سیستم‌های جابه‌جایی مواد و بسیاری از خطوط تولید پیوسته.

مهم‌ترین مزایای گیربکس حلزونی اس ای دبلیو چیست؟

راندمان مناسب نسبت به گیربکس‌های حلزونی معمولی، گشتاور خروجی مناسب، نسبت تبدیل بالا، صدای کم، تنوع در مدل‌های نصب و کیفیت ساخت بالا از مهم‌ترین مزایای گیربکس حلزونی SEW است.

آیا گیربکس مکعبی همان گیربکس حلزونی است؟

خیر. گیربکس مکعبی یک نام‌گذاری کلی برای گیربکس‌هایی با بدنه مکعبی است و می‌تواند بر اساس نوع چرخ‌دنده، هلیکال، حلزونی یا ترکیبی باشد. بسیاری از گیربکس‌های حلزونی مکعبی نیز وجود دارند که از نظر ظاهری مکعبی و از نظر عملکرد، حلزونی هستند. در عمل، گیربکس حلزونی برای کاربردهای سبک تا متوسط (نوار نقاله‌ها، دستگاه‌های بسته‌بندی و…) استفاده می‌شود، در حالی که برخی گیربکس‌های مکعبی صنعتی برای بارهای بسیار سنگین طراحی شده‌اند.

گیربکس حلزونی اصل برند SEW را از کجا بخریم؟

گروه صنعتی سدکو یکی از واردکنندگان مستقیم محصولات برند SEW از آلمان است و طی سال‌های اخیر تأمین قطعات و گیربکس‌های این برند را برای صنایع مختلف بر عهده داشته است. برای خرید مطمئن و استعلام قیمت گیربکس حلزونی SEW و سایر محصولات این برند، می‌توانید از طریق وب‌سایت سدکو یا صفحه تماس با ما اقدام کنید.

منبع اطلاعات فنی: SEW-EURODRIVE
