گیربکس آویز SITI سری PD | مشخصات فنی، کاربرد و راهنمای خرید

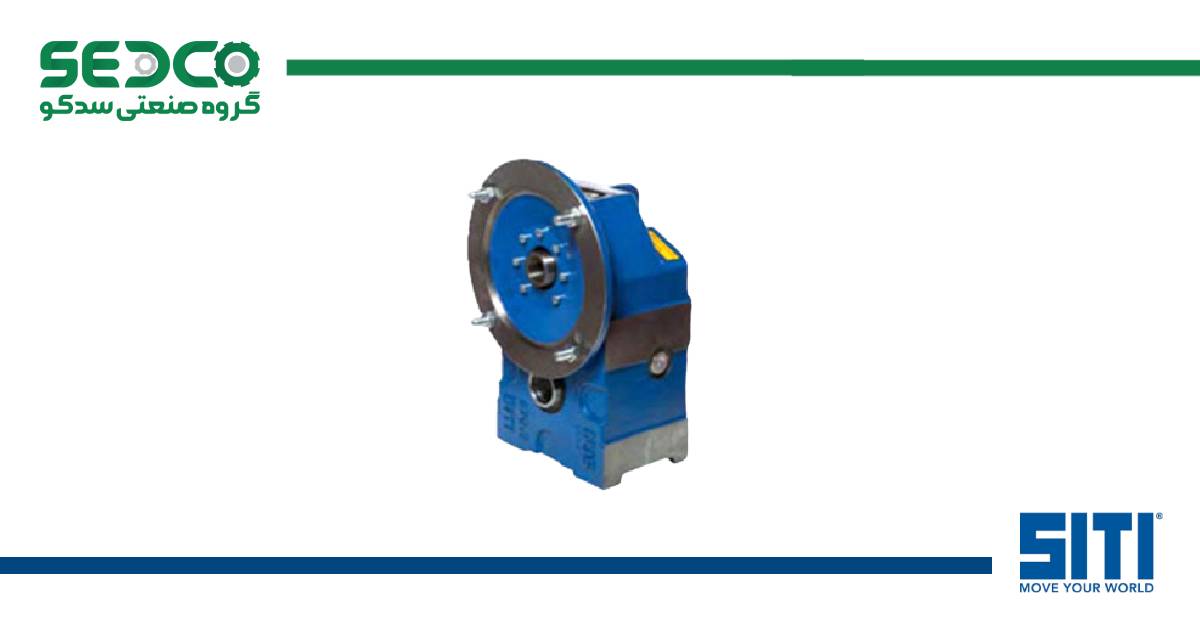

گیربکس آویز SITI سری PD (شافت موازی) نمادی از مهندسی دقیق ایتالیایی در سیستم‌های انتقال قدرت صنعتی است. کمپانی SITI که از سال ۱۹۶۷ پیشرو در تولید گیربکس‌های صنعتی بوده، سری PD را با هدف ارائه راندمان بالا در فضایی فشرده طراحی کرده است. این گیربکس‌ها که در دسته گیربکس‌های هلیکال (Helical) قرار می‌گیرند، به دلیل داشتن محورهای موازی و قابلیت نصب مستقیم روی شافت (Shaft Mounted)، گزینه‌ای ایده‌آل برای کاربردهایی هستند که محدودیت فضا دارند یا نیاز به حذف سیستم‌های کوپلینگ پیچیده است. گروه صنعتی سدکو به عنوان تأمین‌کننده مستقیم محصولات SITI، سری PD را با ضمانت اصالت و کیفیت به صنایع کشور عرضه می‌کند.

گیربکس آویز (شافت موازی) SITI چیست؟

گیربکس آویز SITI سری PD که در اصطلاح فنی به آن Parallel Shaft Gearbox نیز گفته می‌شود، از تعدادی چرخ‌دنده هلیکال (مورب) تشکیل شده است که روی محورهای موازی هم قرار گرفته‌اند. این نوع طراحی دو مزیت بزرگ ایجاد می‌کند: اول اینکه سطح تماس چرخ‌دنده‌ها نسبت به دنده‌های ساده بیشتر است که منجر به تحمل فشار بالاتر و کارکرد نرم‌تر می‌شود؛ و دوم اینکه طول کلی گیربکس کاهش یافته و شکلی تخت و باریک پیدا می‌کند. سری PD به گونه‌ای مهندسی شده که بتواند به عنوان یک واسط قدرتمند بین الکتروموتور و دستگاه مصرف‌کننده عمل کند. استفاده از مواد اولیه مرغوب و تکنولوژی ماشین‌کاری پیشرفته در کارخانجات SITI ایتالیا، باعث شده تا این سری حتی در شرایط کاری دائم‌کار و سنگین، عملکردی پایدار و کم‌استهلاک داشته باشد.

مشخصات فنی گیربکس آویز SITI سری PD

قلب تپنده گیربکس‌های سری PD، چرخ‌دنده‌های فولادی سخت‌کاری شده است که با دقت بالا سنگ‌زنی شده‌اند (Hardened and Ground Gears). این ویژگی باعث کاهش چشمگیر صدا و افزایش راندمان انتقال نیرو می‌شود. بدنه این گیربکس‌ها در سایزهای مختلف متناسب با میزان گشتاور طراحی شده و یاتاقان‌بندی (Bearing) آن‌ها به گونه‌ای تقویت شده که توانایی تحمل بارهای محوری و شعاعی اضافی را داشته باشد. سری PD در ۵ سایز استاندارد عرضه می‌شود که هر کدام ظرفیت گشتاوری مشخصی دارند. جدول زیر حداکثر گشتاور قابل تحمل برای هر تیپ را نمایش می‌دهد:

سایز (تیپ) گیربکس	حداکثر گشتاور خروجی (Nm)
PD 63	330
PD 80	572
PD 100	1122
PD 125	2310
PD 160	4015

ویژگی‌های طراحی و انواع نصب

انعطاف‌پذیری در نصب یکی از مهم‌ترین ویژگی‌های سری PD است. این گیربکس‌ها می‌توانند به روش‌های مختلفی در سیستم قرار بگیرند:

• نصب شافت مستقیم (Hollow Shaft): رایج‌ترین روش که گیربکس مستقیماً روی شافت دستگاه (مثل نوار نقاله) سوار می‌شود.
• نصب با بازوی گشتاور (Torque Arm): برای مهار نیروی عکس‌العمل و جلوگیری از چرخش بدنه در حالت آویز.
• نصب فلنج‌دار یا پایه‌دار: بسته به طراحی ماشین‌آلات، امکان اتصال از طریق فلنج یا پایه نیز وجود دارد.

کاربرد سری PD در صنایع مختلف

گیربکس‌های آویز SITI به دلیل ضریب اطمینان بالا و ابعاد مناسب، در صنایع گوناگون مورد استقبال قرار گرفته‌اند:

کاربرد در صنایع سنگین و فرآیندی

در صنایع سیمان و معادن، این گیربکس‌ها برای به حرکت درآوردن سنگ‌شکن‌ها و آسیاب‌ها که بارهای ضربه‌ای دارند، عالی عمل می‌کنند. همچنین در صنایع نفت، گاز و پتروشیمی و تصفیه‌خانه‌های آب و فاضلاب، برای همزن‌های بزرگ (Agitators) و هواده‌ها استفاده می‌شوند.

کاربرد در ماشین‌آلات

• وینچ‌ها و جرثقیل‌ها (Cranes): به دلیل گشتاور بالا و قابلیت نصب درام کابل.
• نوار نقاله‌ها (Conveyors): کاربرد اصلی سری PD به عنوان درایو کانوایر بدون نیاز به زنجیر و چرخ‌زنجیر اضافه.
• میکسرها: در صنایع کاشی، سرامیک و مواد شیمیایی.

مزایا و نقاط قوت گیربکس آویز SITI

انتخاب سری PD برای مدیران فنی و طراحان ماشین‌آلات مزایای زیر را به همراه دارد:

• اشغال فضای کم: طراحی تخت و باریک باعث می‌شود در فضاهای محدود به راحتی نصب شود.
• راندمان انرژی بالا: استفاده از دنده‌های هلیکال باعث بازدهی بالای ۹۰ درصد و کاهش مصرف برق می‌شود.
• عملکرد کم‌صدا و کم‌لرزش: مناسب برای محیط‌های کاری که آلودگی صوتی اهمیت دارد.
• تعمیر و نگهداری آسان: طراحی ماژولار و دسترسی راحت به نقاط سرویس.
• تحمل بارهای معلق: یاتاقان‌بندی قوی امکان تحمل وزن موتور و بارهای خارجی را فراهم می‌کند.

نکات کلیدی در انتخاب و خرید گیربکس آویز SITI

برای خرید صحیح گیربکس آویز SITI، علاوه بر توان موتور (کیلووات)، باید به گشتاور خروجی (Nm) و دور خروجی (RPM) توجه ویژه داشت. همچنین در نظر گرفتن «ضریب سرویس» (Service Factor) بر اساس ساعات کارکرد روزانه و نوع بار (یکنواخت یا ضربه‌ای) الزامی است. از آنجا که محصولات تقلبی در بازار وجود دارد، تهیه این کالا از واردکننده معتبر اهمیت بالایی دارد. گروه صنعتی سدکو آماده ارائه مشاوره فنی دقیق برای انتخاب سایز مناسب سری PD برای خطوط تولید شماست.

سوالات متداول درباره گیربکس آویز SITI سری PD

تفاوت گیربکس آویز (شافت موازی) با گیربکس حلزونی چیست؟

گیربکس‌های آویز (سری PD) از چرخ‌دنده‌های هلیکال فولادی استفاده می‌کنند که راندمان بسیار بالاتر، عمر طولانی‌تر و تحمل بار بیشتری نسبت به گیربکس‌های حلزونی (که دنده برنجی دارند) ارائه می‌دهند.

آیا گیربکس سری PD برای نوار نقاله‌های شیب‌دار مناسب است؟

بله، این گیربکس‌ها بهترین گزینه برای نوار نقاله‌ها هستند. برای نوار نقاله‌های شیب‌دار می‌توان آن‌ها را به سیستم بازدارنده (Backstop) مجهز کرد تا از حرکت معکوس بار جلوگیری شود.

روغن مناسب برای گیربکس‌های SITI سری PD چیست؟

نوع روغن بستگی به دمای محیط و دور کاری دارد، اما معمولاً از واسکازین‌های صنعتی با ویسکوزیته 220 یا 320 (مینرال یا سنتتیک) استفاده می‌شود. حتماً به دفترچه راهنمای همراه محصول مراجعه کنید.

آیا قطعات یدکی این گیربکس در ایران موجود است؟

بله، گروه صنعتی سدکو به عنوان واردکننده محصولات SITI، علاوه بر فروش گیربکس کامل، خدمات پس از فروش و تأمین قطعات یدکی اصلی را نیز پشتیبانی می‌کند.
