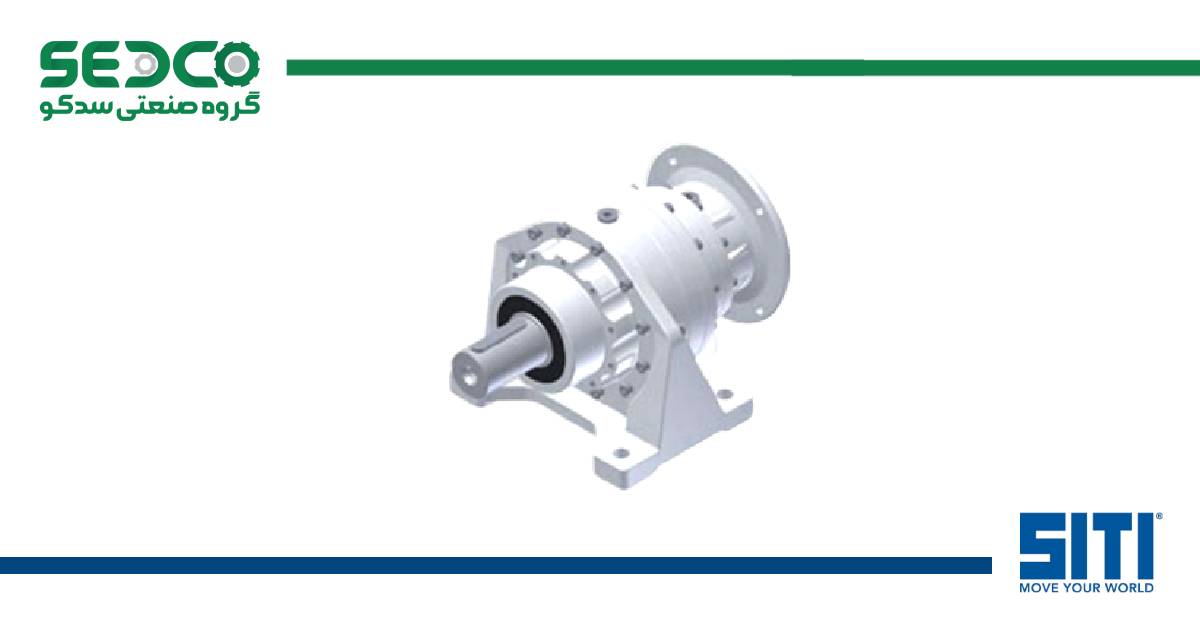

گیربکس خورشیدی SITI سری NRG | مشخصات فنی، کاتالوگ و راهنمای خرید

گیربکس خورشیدی SITI سری NRG (سیاره‌ای)، شاهکار مهندسی کمپانی SITI ایتالیا برای انتقال گشتاورهای سنگین در کمترین حجم ممکن است. این گیربکس‌ها که در بازار با نام‌های «گیربکس سیاره‌ای» یا «Epicyclic» نیز شناخته می‌شوند، به دلیل ساختار منحصر‌به‌فرد دنده‌ها، قادرند فشارهای بسیار بالایی را که گیربکس‌های هلیکال معمولی توان تحمل آن را ندارند، مدیریت کنند. سری NRG با بدنه چدنی تقویت‌شده و دنده‌های فولادی سخت‌کاری شده، گزینه‌ای بی‌رقیب برای صنایع مادر مانند فولاد، سیمان و تصفیه‌خانه‌هاست. گروه صنعتی سدکو به عنوان واردکننده مستقیم محصولات SITI، این سری را با تضمین اصالت و خدمات فنی مهندسی ارائه می‌دهد.

گیربکس خورشیدی SITI چیست و چگونه کار می‌کند؟

گیربکس خورشیدی SITI سری NRG بر خلاف گیربکس‌های سنتی که نیرو را تنها از طریق یک نقطه تماس دنده منتقل می‌کنند، بار را بین چندین چرخ‌دنده تقسیم می‌کند. ساختار داخلی این گیربکس شامل سه جزء اصلی است:

• دنده خورشیدی (Sun Gear): در مرکز قرار دارد و به شافت ورودی متصل است.
• دنده‌های سیاره‌ای (Planet Gears): معمولاً ۳ یا ۴ عدد هستند که دور دنده خورشیدی می‌چرخند و روی یک دیسک به نام «کریر» (Carrier) سوار شده‌اند.
• دنده رینگی (Ring Gear): یک چرخ‌دنده داخلی ثابت است که دنده‌های سیاره‌ای درون آن حرکت می‌کنند.

این طراحی باعث می‌شود که فشار وارد شده به گیربکس، بین تمام دنده‌های سیاره‌ای تقسیم شود. نتیجه این تقسیم نیرو، توانایی انتقال گشتاورهای بسیار عظیم در ابعادی بسیار کوچک‌تر از گیربکس‌های هلیکال یا حلزونی است. سری NRG به دلیل داشتن بکلش (Backlash) پایین، علاوه بر قدرت، دقت بسیار بالایی نیز ارائه می‌دهد.

مشخصات فنی و جدول گشتاور سری NRG

گیربکس‌های سری NRG سیتی برای سخت‌ترین شرایط کاری طراحی شده‌اند. جنس بدنه از چدن داکتیل (Spheroidal Cast Iron) است که مقاومت بالایی در برابر شوک و ضربه دارد. تمام شافت‌ها و دنده‌ها از فولاد آلیاژی عملیات حرارتی شده ساخته شده‌اند تا در برابر سایش و خستگی فلز (Fatigue) مقاوم باشند. یکی از ویژگی‌های بارز این سری، نسبت تبدیل بسیار گسترده است که از ۱:۳ تا ۱:۳۶۵۷ را پوشش می‌دهد. این یعنی می‌توان دور خروجی را تا حد بسیار زیادی کاهش و گشتاور را هزاران برابر افزایش داد. در جدول زیر مشخصات گشتاور برای سایزهای مختلف آورده شده است:

سایز (تیپ) گیربکس	حداکثر گشتاور خروجی (Nm)
NRG 10	1,000
NRG 20	2,000
NRG 30	2,800
NRG 40	4,000
NRG 80	8,000
NRG 125	12,500
NRG 250	25,000

انواع پیکربندی و مراحل کاهش دور

سری NRG کاملاً ماژولار است و بر اساس نیاز مشتری مونتاژ می‌شود. این تنوع شامل موارد زیر است:

• تعداد طبقات (Stages): از ۱ تا ۴ طبقه. هرچه تعداد طبقات بیشتر شود، نسبت تبدیل بالاتر رفته و گشتاور افزایش می‌یابد (مناسب برای دورهای خروجی بسیار پایین).
• نوع ورودی: امکان اتصال به انواع الکتروموتورهای IEC، موتورهای هیدرولیک و یا شافت ورودی آزاد.
• نوع خروجی:
  • شافت صلب خاردار (Solid Shaft with Key)
  • شافت هزارخار (Splined Shaft) برای تحمل گشتاورهای لحظه‌ای بالا.
  • هالو شافت با شرینک دیسک (Shrink Disc) برای اتصال ایمن و بدون لقی.

کاربرد در صنایع سنگین و تجهیزات خاص

به دلیل قدرت بالا و ابعاد جمع‌وجور، گیربکس خورشیدی SITI انتخاب اول مهندسان در صنایع زیر است:

صنایع فرآیندی و مادر

در صنایع سیمان و معدن برای درایوهای سنگ‌شکن (Crusher) و نوار نقاله‌های سنگین (Apron feeders) که تحت بارهای شوک‌دار هستند. در تصفیه‌خانه‌های آب و فاضلاب برای گردش پل‌های لجن‌روب و هواده‌ها که نیاز به گشتاور بالا در دور پایین دارند.

ماشین‌آلات متحرک و دقیق

• جرثقیل‌ها و وینچ‌ها: سری NRG به دلیل ایمنی و ترمزپذیری عالی، در سیستم‌های لیفتینگ استفاده می‌شود.
• صنایع فولاد: برای خطوط نورد و بستر خنک‌کننده (Cooling beds).
• توربین‌های بادی و ژنراتورها: به عنوان افزاینده سرعت.
• دستگاه‌های رول فرمینگ و اکسترودرها: که نیاز به انتقال قدرت یکنواخت دارند.

مزایای تکنولوژی سیاره‌ای در گیربکس SITI

استفاده از گیربکس سری NRG نسبت به مدل‌های سنتی شافت مستقیم یا کرانویل مزایای زیر را دارد:

• تراکم گشتاور بالا (High Torque Density): قدرت خروجی نسبت به وزن و حجم گیربکس بسیار بالاتر است (حدود ۴۰٪ سبک‌تر از گیربکس‌های صنعتی معمولی با قدرت مشابه).
• راندمان فوق‌العاده: بازدهی بین ۹۰ تا ۹۵ درصد به ازای هر طبقه، که اتلاف انرژی را به حداقل می‌رساند.
• تحمل بارهای شعاعی و محوری: یاتاقان‌بندی (Bearing) خروجی بسیار قوی طراحی شده تا بارهای معلق سنگین را تحمل کند.
• طول عمر بالا: تقسیم بار بین چرخ‌دنده‌ها باعث می‌شود سایش روی یک دنده متمرکز نشود و عمر مفید دستگاه افزایش یابد.

نکات مهم در انتخاب و خرید گیربکس خورشیدی

انتخاب گیربکس خورشیدی نیازمند دانش فنی دقیق‌تری نسبت به گیربکس‌های حلزونی است. علاوه بر توان موتور، باید «ضریب کارکرد» (Service Factor) را بر اساس تعداد استارت/استاپ در ساعت و دمای محیط محاسبه کنید. همچنین توجه به «ظرفیت حرارتی» (Thermal Capacity) گیربکس بسیار مهم است؛ زیرا گیربکس‌های خورشیدی به دلیل فشردگی، گرمای زیادی تولید می‌کنند و در برخی کاربردها نیاز به یونیت خنک‌کننده روغن دارند. کارشناسان فنی گروه صنعتی سدکو آماده‌اند تا با بررسی دیتاشیت پروژه شما، بهترین مدل سری NRG و آپشن‌های مورد نیاز (مثل فلنج خروجی یا پایه) را پیشنهاد دهند.

سوالات متداول درباره گیربکس خورشیدی SITI

چرا قیمت گیربکس خورشیدی از گیربکس‌های دیگر بالاتر است؟

به دلیل تکنولوژی ساخت پیچیده، تعداد زیاد قطعات داخلی (دنده‌های سیاره‌ای متعدد)، متریال آلیاژی خاص و دقت ماشین‌کاری بسیار بالا، قیمت این گیربکس‌ها بیشتر است؛ اما در عوض ابعاد کوچکتر و عمر بسیار بیشتری دارند.

آیا سری NRG قابلیت نصب به صورت عمودی را دارد؟

بله، این گیربکس‌ها را می‌توان در هر موقعیت نصب (افقی یا عمودی) استفاده کرد. اما در نصب عمودی، باید سطح روغن و سیستم روانکاری با توجه به دستورالعمل کارخانه تنظیم شود تا بیرینگ‌های بالایی خشک کار نکنند.

بکلش (لقی) در گیربکس‌های خورشیدی SITI چقدر است؟

سری NRG در مدل‌های استاندارد و دقیق تولید می‌شود. مدل‌های دقیق دارای بکلش بسیار پایین (Low Backlash) هستند که برای کارهای دقیق مثل CNCها و رباتیک صنعتی مناسب است.

حداکثر توان ورودی قابل اتصال به این گیربکس چقدر است؟

بسته به سایز گیربکس، سری NRG می‌تواند توان ورودی تا ۲۰۰ کیلووات را تحمل کند که برای کاربردهای فوق سنگین صنعتی کافی است.
