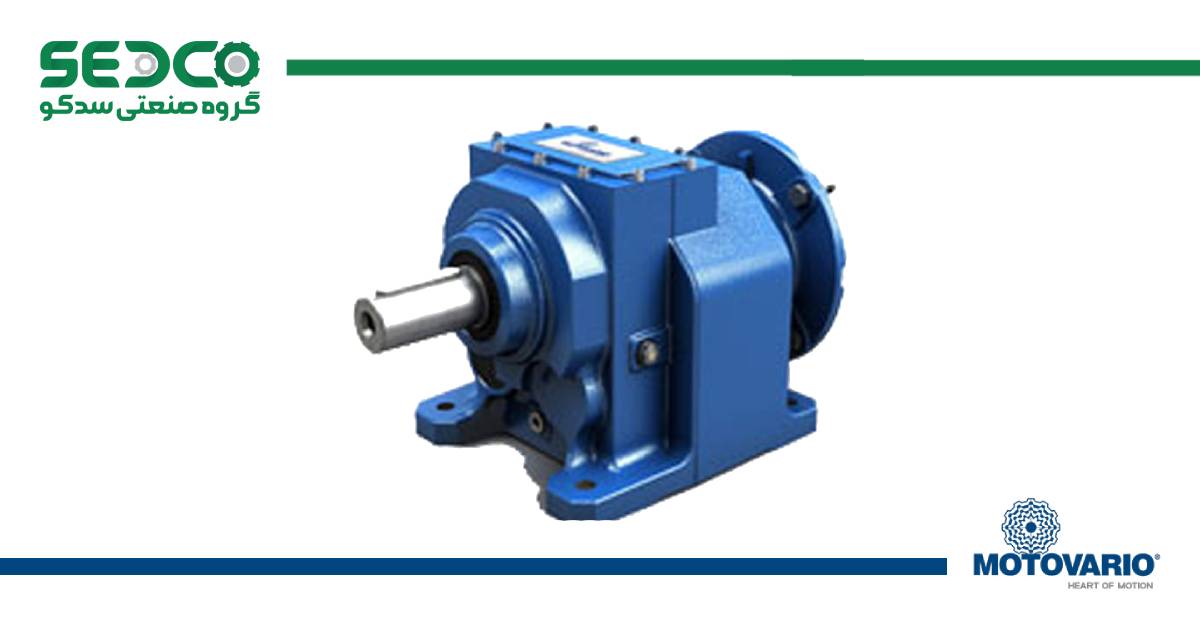

گیربکس هلیکال Motovario

گیربکس هلیکال Motovario سری H | مشخصات فنی، کاتالوگ و راهنمای خرید

گیربکس هلیکال Motovario سری H (شافت مستقیم)، اوج مهندسی مکانیک ایتالیا در سیستم‌های انتقال قدرت است. کمپانی Motovario که از سال ۱۹۶۵ در قلب صنعتی ایتالیا (منطقه مودنا) فعالیت می‌کند، با معرفی سری H استاندارد جدیدی را در گیربکس‌های هم‌محور (Coaxial) تعریف کرده است. این تجهیزات به دلیل طراحی ماژولار، راندمان بالا و تنوع در متریال بدنه (آلومینیوم و چدن)، گزینه‌ای ایده‌آل برای طیف وسیعی از کاربردهای صنعتی، از کانوایرهای سبک تا سنگ‌شکن‌های معدنی هستند. گروه صنعتی سدکو، به عنوان واردکننده مستقیم و بدون واسطه محصولات موتوواریو در ایران، تضمین‌کننده اصالت کالا و ارائه دهنده خدمات فنی مهندسی برای انتخاب دقیق این تجهیزات است.

گیربکس هلیکال Motovario چیست و چه ویژگی‌هایی دارد؟

گیربکس هلیکال (Helical Gearbox) یا شافت مستقیم، نوعی کاهنده دور است که در آن شافت ورودی و خروجی در یک راستا قرار دارند. سری H موتوواریو با بهره‌گیری از چرخ‌دنده‌های مورب سخت‌کاری شده، درگیری نرم و بی‌صدایی را فراهم می‌کند که نتیجه آن راندمان بسیار بالا (بیش از ۹۵٪) و عمر طولانی قطعات است. کمپانی Motovario این محصول را در دو تیپ کلی عرضه می‌کند: سری HA (با پوسته آلومینیومی برای سایزهای کوچک و سبک) و سری H (با پوسته چدنی برای سایزهای بزرگ و بارهای سنگین). این تفکیک هوشمندانه باعث شده تا خریداران صنعتی بتوانند دقیقاً متناسب با نیاز خود، هزینه‌ها را مدیریت کنند.

مشخصات فنی و جدول گشتاور سری H

گیربکس‌های سری H موتوواریو در سایزهای متنوعی از ۰۳۰ تا ۱۴۰ تولید می‌شوند. این تنوع سایز امکان انتقال گشتاوری از بازه پایین تا ۸۰۰۰ نیوتن‌متر را فراهم می‌کند. شافت‌های خروجی تماماً از فولاد آلیاژی مستحکم ساخته شده و در قطرهای استاندارد ۲۵ تا ۹۰ میلی‌متر در دسترس هستند.

پارامتر فنی	مقادیر (سری H و HA)
حداکثر توان ورودی	تا ۴۵ کیلووات (kW)
حداکثر گشتاور خروجی	تا ۸۰۰۰ نیوتن‌متر (Nm)
نسبت تبدیل (Ratio)	۱.۲۳ تا ۳۵۳.۹۸
جنس بدنه (HA)	آلومینیوم دایکاست (سایز A30 تا A60)
جنس بدنه (H)	چدن خاکستری G200 (سایز 030 تا 140)
تحمل بار محوری	تا ۵۵,۰۰۰ نیوتن

جدول انتخاب سریع بر اساس سایز و شافت

سایز گیربکس (H/HA)	قطر شافت خروجی (mm)	ماکزیمم گشتاور (Nm)
030	25	200
040	30	300
050	35	500
060	40	850
080	50	1800
100	60	3600
125	70	5000
140	90	8000

بررسی کدها و انواع مدل‌های (HA, H, HF)

شناخت دقیق کدهای فنی Motovario برای سفارش‌گذاری صحیح در سدکو ضروری است. حرف اول همواره نشان‌دهنده سری H (هلیکال) است و حروف بعدی، جنس بدنه، نوع نصب و ورودی را مشخص می‌کنند:

• کد H (پایه‌دار چدنی): مدل استاندارد با پوسته چدنی، نصب از طریق پایه (Foot-mounted). مناسب برای صنایع سنگین.
• کد HA (پایه‌دار آلومینیومی): مدل سبک‌وزن با پوسته آلومینیوم (Aluminum)، مناسب برای کاربردهای سبک تا متوسط.
• کد HF / HFA (فلنج‌دار): مدل دارای فلنج خروجی (Flange-mounted) جهت اتصال مستقیم به مخازن یا دستگاه‌ها (F نشان‌دهنده فلنج، A نشان‌دهنده آلومینیوم).
• کد CH / CHA (موتور گیربکس): وقتی گیربکس به همراه الکتروموتور فابریک کوپل شده باشد (Compact Motor-gearbox).
• کد IH / IHA (ورودی شافت): گیربکس بدون موتور که در ورودی دارای شافت (Input Shaft) است و با کوپلینگ یا پولی تسمه به محرک متصل می‌شود.

کاربرد گیربکس شافت مستقیم موتوواریو در صنایع

گیربکس هلیکال Motovario به دلیل تنوع در متریال (آلومینیوم و چدن) و بازدهی بالا، در صنایع بسیار متنوعی به کار می‌رود. این تجهیزات به “جان‌سخت” بودن در شرایط کاری دائم معروف هستند.

کاربرد در صنایع

• صنعت کاشی و سرامیک: به دلیل خاستگاه ایتالیایی برند، Motovario در خطوط تولید لعاب و کوره کاشی جایگاه ویژه‌ای دارد.
• صنایع سیمان و معدن: استفاده از سری H چدنی در نوار نقاله‌های سنگین و سنگ‌شکن‌ها.
• صنایع پزشکی و داروسازی: استفاده از سری HA آلومینیومی (بدون رنگ و اکسیداسیون) در میکسرهای دارویی و تجهیزات تمیز.
• نیروگاه‌ها و پالایشگاه‌ها: در پمپ‌های تزریق و کمپرسورها.

کاربرد در دستگاه‌ها

• نوار نقاله‌ها (Conveyors): انتقال مواد در خطوط تولید و بسته‌بندی.
• میکسرها و همزن‌ها (Agitators): استفاده از مدل‌های فلنج‌دار (HF) برای اتصال عمودی.
• بالابرها و آسانسورهای صنعتی: تامین گشتاور بالا با ایمنی مطمئن.
• ماشین‌آلات آجر و بلوک‌زنی: تحمل ارتعاشات و بارهای ضربه‌ای.

مزایا و نقاط قوت برند Motovario

انتخاب Motovario یعنی سرمایه‌گذاری روی کیفیت اروپایی. مهم‌ترین مزایای این گیربکس‌ها عبارتند از:

• طراحی ماژولار و فشرده: اشغال فضای کمتر نسبت به گیربکس‌های قدیمی.
• عملکرد کم‌صدا و بدون ارتعاش: به دلیل سنگ‌زنی دقیق دنده‌ها و کیفیت مونتاژ بالا.
• تنوع متریال: تنها برندی که تفکیک واضحی بین سری سبک (آلومینیوم) و سنگین (چدن) دارد که منجر به کاهش هزینه خرید می‌شود.
• ظرفیت بار حرارتی بالا: طراحی پره‌های خنک‌کننده روی بدنه برای دفع بهتر حرارت.
• قیمت رقابتی: نسبت به سایر برندهای آلمانی، Motovario قیمت مقرون‌به‌صرفه‌تری در عین کیفیت مشابه ارائه می‌دهد.

نکات مهم در انتخاب و خرید گیربکس ایتالیایی

با توجه به وجود نمونه‌های طرح چینی در بازار، خرید از واردکننده معتبر اهمیت دوچندان دارد. هنگام سفارش گیربکس Motovario از سدکو، موارد زیر را در نظر بگیرید:

1. سرویس فاکتور (Service Factor): برای بارهای ضربه‌ای (مثل سنگ‌شکن) ضریب اطمینان را بالاتر از ۱.۵ در نظر بگیرید.
2. نوع ورودی: آیا نیاز به گیربکس با شافت ورودی (IH) دارید یا آماده کوپل با موتور (PAM)؟
3. موقعیت نصب (Mounting Position): کدهای B3, B5, B6 و… تعیین‌کننده مقدار روغن داخل گیربکس هستند.
4. تطابق ابعادی: قطر شافت خروجی و فاصله پیچ‌های پایه را با کاتالوگ چک کنید.

گروه صنعتی سدکو به عنوان واردکننده مستقیم، تمامی محصولات موتوواریو را با پلاک اصلی و گارانتی معتبر عرضه می‌کند تا خیال شما از بابت اصالت و خدمات پس از فروش راحت باشد.

سوالات متداول درباره گیربکس هلیکال موتوواریو

تفاوت اصلی سری H و سری HA در چیست؟

تفاوت اصلی در جنس بدنه است. سری HA (H-Aluminum) دارای بدنه آلومینیومی، وزن سبک‌تر و برای توان‌های پایین تا متوسط طراحی شده است. سری H دارای بدنه چدنی (Cast Iron)، استحکام مکانیکی بالاتر و برای کاربردهای سنگین صنعتی مناسب است.

آیا گیربکس‌های Motovario نیاز به تعویض روغن دارند؟

در سایزهای کوچک (معمولاً تا سایز 050 یا 060)، گیربکس با روغن سینتتیک مادام‌العمر پر شده و نیاز به تعویض ندارد. اما در سایزهای بزرگ‌تر چدنی، باید طبق دستورالعمل (معمولاً هر 10,000 ساعت) روغن تعویض شود.

معنی کد IH در گیربکس موتوواریو چیست؟

حرف “I” مخفف Input Shaft است. یعنی این گیربکس فاقد فلنج اتصال موتور است و در ورودی خود یک شافت صیقلی (Solid Shaft) دارد که معمولاً با پولی و تسمه یا کوپلینگ به موتور وصل می‌شود.

کشور سازنده برند Motovario کجاست؟

این برند اصالتاً ایتالیایی است و کارخانه اصلی آن در شهر فورمیجین (Formigine) در استان مودنا ایتالیا قرار دارد. سدکو محصولات اصلی این برند را مستقیماً وارد می‌کند.
