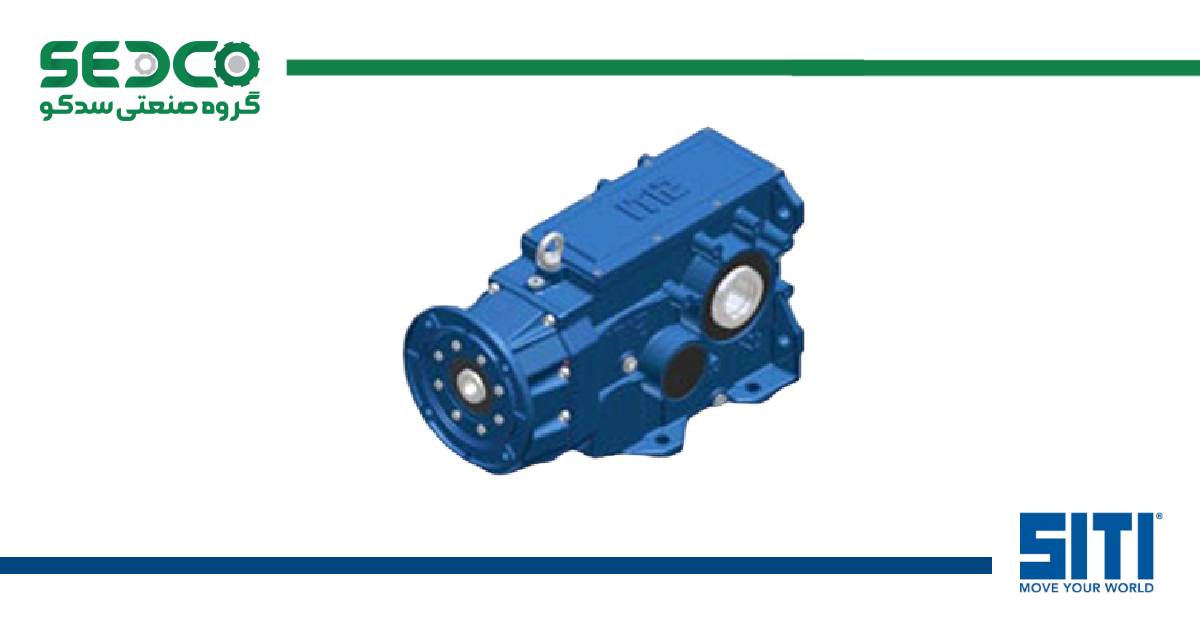

گیربکس کرانویل SITI سری BH (شافت بغل)، ترکیبی از قدرت چرخ‌دنده‌های هلیکال و تغییر جهت چرخ‌دنده‌های مخروطی (Bevel) است. این محصول که توسط کمپانی معتبر SITI ایتالیا طراحی شده، پاسخی قدرتمند برای صنایعی است که به گشتاور بالا، راندمان بیش از ۹۰ درصد و خروجی ۹۰ درجه نیاز دارند. برخلاف گیربکس‌های حلزونی که در گشتاورهای بالا دچار افت راندمان می‌شوند، سری BH با استفاده از تکنولوژی Bevel-Helical، کمترین اتلاف انرژی را دارد. گروه صنعتی سدکو به عنوان واردکننده مستقیم محصولات SITI، سری BH را با ضمانت اصالت و خدمات فنی مهندسی برای صنایع سنگین ایران تأمین می‌کند.

گیربکس کرانویل SITI چیست؟

گیربکس کرانویل SITI سری BH که در اصطلاح بازاری به آن «گیربکس شافت بغل» نیز می‌گویند، از ترکیب دو نوع چرخ‌دنده ساخته شده است:

1. دنده‌های هلیکال (مارپیچ): در طبقات ورودی برای کاهش دور با صدای کم و تحمل بار بالا.
2. دنده‌های مخروطی (Bevel): در طبقه نهایی برای تغییر جهت نیرو به صورت ۹۰ درجه.

این ساختار باعث می‌شود که گیربکس علاوه بر تغییر جهت (مانند گیربکس حلزونی)، قدرت و استحکام گیربکس‌های شافت مستقیم را نیز داشته باشد. بدنه یکپارچه و مستحکم سری BH معمولاً از چدن ریخته‌گری (Cast Iron) ساخته می‌شود تا در برابر ارتعاشات سنگین صنایع سیمان و فولاد مقاوم باشد.

مشخصات فنی و جدول گشتاور سری BH

گیربکس‌های سری BH سیتی برای شرایط سخت کاری (Heavy Duty) طراحی شده‌اند. حداکثر توان ورودی این سری تا ۲۹۱ کیلووات و نسبت تبدیل آن تا ۱/۲۲۶ قابل تنظیم است. استفاده از فولاد آلیاژی سخت‌کاری شده در تمام دنده‌ها، مقاومت در برابر سایش را تضمین می‌کند. این سری در ۹ سایز مختلف (از ۵۶ تا ۲۰۰) تولید می‌شود که پوشش‌دهنده گشتاورهای ۱۸۰ تا ۱۴۰۰۰ نیوتن‌متر است. جدول زیر راهنمای سریعی برای انتخاب سایز بر اساس گشتاور خروجی می‌باشد:

سایز (تیپ) گیربکس	حداکثر گشتاور خروجی (Nm)
BH 56	180
BH 63	470
BH 80	875
BH 100	1,800
BH 125	3,000
BH 140	5,000
BH 160	8,000
BH 180	11,000
BH 200	14,000

ویژگی‌های طراحی و انواع شافت

طراحی مدولار سری BH به مهندسان اجازه می‌دهد تا در فضاهای محدود و فشرده، بهترین آرایش نصب را داشته باشند. تنوع خروجی در این گیربکس‌ها شامل موارد زیر است:

• هالو شافت (Hollow Shaft): برای نصب مستقیم داخل شافت دستگاه (بدون نیاز به کوپلینگ).
• شافت توپر (Solid Shaft): یک‌طرفه یا دوطرفه برای اتصال چرخ‌زنجیر یا فولی.
• شرینک دیسک (Shrink Disc): جهت اتصال اصطکاکی بسیار محکم و بدون خار (مناسب بارهای ضربه‌ای).
• آپشن Backstop: امکان نصب بیرینگ یک‌طرفه برای جلوگیری از بازگشت بار در نوار نقاله‌های شیب‌دار.

کاربرد در صنایع سنگین و معادن

[Image of industrial conveyor belt drive system] گیربکس کرانویل SITI به دلیل راندمان بالا و مقاومت بدنه، جایگزین مطمئنی برای گیربکس‌های حلزونی سایز بزرگ در صنایع زیر است:

صنایع مادر

در صنایع سیمان و فولاد برای آسیاب‌ها و غلطک‌های نورد، و در معادن و سنگ‌شکن‌ها برای انتقال بارهای سنگین با شوک بالا استفاده می‌شود.

تجهیزات و ماشین‌آلات

• نوار نقاله‌ها (Conveyors): به خصوص در طول‌های زیاد که نیاز به گشتاور راه‌اندازی بالا دارند.
• میکسرها و همزن‌ها: در تصفیه‌خانه‌های آب و صنایع شیمیایی.
• تجهیزات شهربازی و تله‌کابین‌ها: که ایمنی و قدرت در آن‌ها اولویت است.
• صنایع بسته‌بندی و غذایی: برای ماشین‌آلات اتوماتیک سنگین.

چرا گیربکس شافت بغل SITI را انتخاب کنیم؟

سری BH ویژگی‌هایی دارد که هزینه اولیه خرید را با طول عمر بالا و کاهش مصرف انرژی جبران می‌کند:

• صرفه‌جویی در انرژی: راندمان بالای ۹۴٪ باعث کاهش مصرف برق موتور نسبت به گیربکس‌های حلزونی می‌شود.
• تحمل شوک حرارتی و مکانیکی: بدنه چدنی مستحکم و یاتاقان‌بندی قوی.
• آب‌بندی مطمئن: سیستم سیل‌بندی چندمرحله‌ای برای جلوگیری از نشت روغن در نصب عمودی یا افقی.
• اشغال فضای کم: خروجی ۹۰ درجه باعث می‌شود موتور موازی با بدنه دستگاه قرار گیرد و فضای راهروها اشغال نشود.

نکات مهم در انتخاب و خرید

هنگام انتخاب سری BH، حتماً به «موقعیت نصب» (Mounting Position) دقت کنید (M1 تا M6)؛ زیرا میزان روغن داخل گیربکس بر این اساس تغییر می‌کند. همچنین اگر دستگاه شما دارای توقف و حرکت‌های مکرر است، باید سایزی با ضریب اطمینان (Service Factor) بالاتر انتخاب شود. برای نوار نقاله‌های شیب‌دار، سفارش آپشن «بک‌استاپ» (Backstop) ضروری است. گروه صنعتی سدکو به عنوان نماینده SITI، تمامی سایزهای سری BH را به همراه مشاوره فنی نصب و راه‌اندازی ارائه می‌دهد.

سوالات متداول درباره گیربکس کرانویل پینیون SITI

تفاوت اصلی گیربکس کرانویل (BH) با گیربکس حلزونی چیست؟

هر دو خروجی ۹۰ درجه دارند، اما گیربکس کرانویل راندمان بسیار بالاتر (کاهش مصرف برق)، عمر طولانی‌تر و تحمل گشتاور بسیار بیشتری نسبت به حلزونی دارد و داغ نمی‌کند.

آیا سری BH بدنه آلومینیومی دارد؟

معمولاً سایزهای کوچک ممکن است آلومینیومی باشند، اما سایزهای متوسط و بزرگ سری BH که برای کارهای سنگین طراحی شده‌اند، دارای بدنه چدن نشکن (G25) هستند.

آیا قطعات یدکی دنده‌های کرانویل در ایران موجود است؟

بله، گروه صنعتی سدکو به عنوان واردکننده، قطعات حساس مثل پینیون و کرانویل (Crown & Pinion) و یاتاقان‌های سری BH را تأمین می‌کند.

حداکثر دمای مجاز کارکرد این گیربکس چقدر است؟

با استفاده از روغن‌های سینتتیک و کاسه نمدهای وایتون، این گیربکس‌ها می‌توانند در دماهای محیطی بالا نیز عملکرد پایداری داشته باشند.
