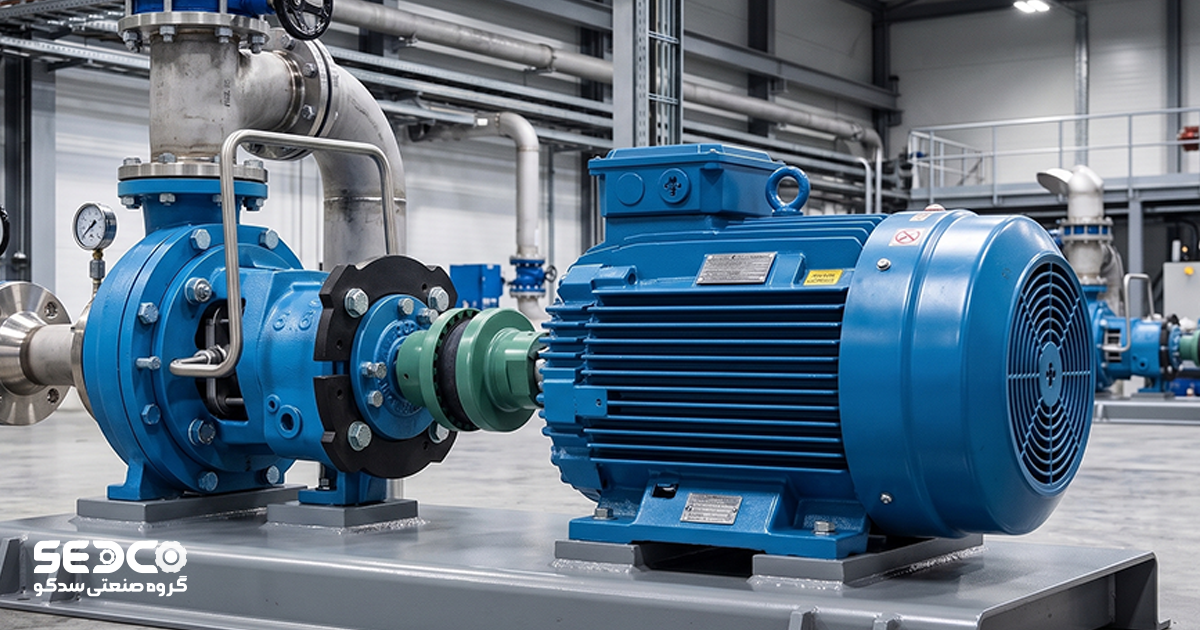

۴ معیار حیاتی در انتخاب کوپلینگ برای اتصال الکتروموتور به گیربکس

در طراحی، راه‌اندازی و نگهداری خطوط انتقال قدرت و زنجیره‌های مکانیکی سنگین در سال ۱۴۰۴، هماهنگی و اتصال صحیح بین منبع محرک (الکتروموتور) و سیستم تغییر سرعت و گشتاور (گیربکس) یکی از کلیدی‌ترین عوامل تضمین‌کننده پایداری کل مجموعه است. کوپلینگ‌ها قطعات مکانیکی به‌ظاهر ساده‌ای هستند که وظیفه دارند شفت خروجی دینام را به شفت ورودی گیربکس متصل کرده و توان دورانی را بدون تلفات منتقل کنند. با این حال، نگاه سنتی، کارگاهی و غیرعلمی به این قطعه واسطه، سالانه خسارت‌های مالی سنگینی را به صنایع مختلف تحمیل می‌کند. بسیاری از تکنسین‌ها تصور می‌کنند که تنها با انطباق دادن قطر سوراخ (Bore) کوپلینگ با قطر شفت، فرآیند انتخاب به پایان رسیده است؛ تصوری که آغازگر فاجعه‌های مکانیکی در تجهیزات دوار است.

اقدام به خرید کوپلینگ بدون محاسبات دینامیکی، نه تنها منجر به تسلیم شدن و شکستن خود این قطعه در زیر بار می‌شود، بلکه نیروهای واکنشی و شعاعی مخربی را به یاتاقان‌ها، بلبرینگ‌ها و آب‌بندهای الکتروموتور و گیربکس وارد می‌کند. این امر در مدت‌زمان کوتاهی باعث کچل شدن دنده‌های ورودی گیربکس، سوختن موتور به دلیل افزایش جریان ناشی از اصطکاک مکانیکی و در نهایت توقف ناگهانی خط تولید (Down-time) می‌شود.

در صنایع حساس مانند فولاد، سیمان و پتروشیمی، هر ساعت توقف خط به معنای از دست رفتن میلیاردها تومان سرمایه است. در این مقاله جامع، ۴ معیار مهندسی و رفتار متالورژیکی را برای انتخاب اصولی این قطعه بررسی می‌کنیم تا پیش از اقدام برای خرید کوپلینگ، راندمان سیستم انتقال قدرت خود را به حداکثر رسانده و از استهلاک زودرس قطعات جلوگیری کنید.

الزامات فنی و مهندسی سیستم‌های انتقال قدرت در انتخاب کوپلینگ

یک سیستم انتقال قدرت صنعتی، یک محیط دینامیکی، خشن و پر از تنش‌های پیش‌بینی‌نشده است. هنگامی که الکتروموتور استارت می‌خورد، یک گشتاور راه‌اندازی آنی و بسیار شدید به شفت‌ها وارد می‌شود. در طرف دیگر، گیربکس با توجه به نوع باری که به آن متصل است (مانند میکسرها، سنگ‌شکن‌ها، نوار نقاله‌ها یا اکسترودرها)، ضربات و ارتعاشات معکوسی را به سمت موتور پس می‌زند. وظیفه مهندسی این قطعه در زنجیره، صرفاً یک واسطه صلب بودن نیست؛ بلکه باید به عنوان یک فیوز مکانیکی و میراکننده ارتعاشات (Damper) عمل کند تا هزینه‌های سنگین تعویض دنده‌ها را کاهش دهد. اگر کوپلینگ نتواند انرژی این شوک‌ها را در خود هضم کند، پدیده تشدید یا رزونانس کل سازه را به لرزه درمی‌آورد.

۱- میزان گشتاور، توان موتور و محاسبه سرعت دورانی

حیاتی‌ترین گام در مهندسی و خرید کوپلینگ، محاسبه دقیق گشتاور دینامیکی سیستم است. این قطعات بر اساس گشتاور نامی (Nominal Torque) و حداکثر گشتاور قابل تحمل (Maximum Torque) دسته‌بندی و سایز می‌شوند. برای شروع محاسبات، ابتدا باید گشتاور نامی شفت ورودی را از طریق رابطه استاندارد زیر به دست آوریم:

که در آن T گشتاور نامی (N.m)، P توان الکتروموتور (kW) و n سرعت دوران شفت ورودی گیربکس (RPM) است. برای کاربردهای واقعی، ما باید گشتاور طراحی را با ضرب کردن گشتاور نامی در یک ضریب سرویس (Service Factor) دقیق بر اساس استانداردهای AGMA به دست آوریم تا در زمان بارهای ضربه‌ای شدید یا گیرپاژهای جزئی، سیستم دچار شکست خستگی نشود.

علاوه بر گشتاور، سرعت دورانی نیز یک محدودیت فیزیکی بزرگ است؛ در دورهای بالا (مانند ۳۰۰۰ دور در دقیقه)، نیروی گریز از مرکز (Centrifugal Force) بسیار شدیدی به فک‌ها و پین‌های کوپلینگ وارد می‌شود. اگر قصد خرید کوپلینگ برای سیستم‌های دور بالا را دارید، قطعه باید حتماً بر اساس استاندارد ISO 1940 بالانس دینامیکی شده باشد، در غیر این صورت کوچکترین ناترازی جرمی باعث ایجاد ارتعاشات سینوسی مخرب شده و بلبرینگ‌های موتور را به سرعت متلاشی خواهد کرد.

۲- نوع و میزان ناهم‌راستایی شفت‌ها (Misalignment)

در دنیای واقعی مهندسی مکانیک، چیزی به نام هم‌راستایی یا الاینمنت ۱۰۰ درصد مطلق وجود ندارد. حتی اگر با دقیق‌ترین دستگاه‌های الاینمنت لیزری دو شفت را تراز کنید، به محض زیر بار رفتن سیستم، تنش‌های حرارتی ناشی از کارکرد موتور (Thermal Expansion) و نشست میکروسکوپی فونداسیون، تراز شفت‌ها را به هم می‌زنند. یک قطعه انعطاف‌پذیر (Flexible Coupling) باید توانایی پذیرش و مستهلک کردن این ناهم‌راستایی‌ها را داشته باشد. انحرافات شفت‌ها به طور کلی به سه دسته اصلی تقسیم می‌شوند که مکانیسم خطا و عوارض آن‌ها در جدول زیر خلاصه شده است:

۳- شرایط محیطی کارکرد و تأثیر حرارت گیربکس‌ها

اتمسفر و محیط فیزیکی که تجهیز در آن مستقر است، مستقیماً بر متریال و طول عمر قطعات واسطه اثرگذار است. در فرآیند خرید کوپلینگ، نوع دنده‌ها و ساختار داخلی گیربکس متصل به موتور تعیین‌کننده اصلی شرایط حرارتی است. همچنین محیط‌های آغشته به بخارات اسیدی، رطوبت بالا یا مواد شیمیایی خورنده، انتخاب متریال بدنه کوپلینگ (چدن، فولاد ضدزنگ یا آلومینیوم) را محدود می‌کنند.

• سیستم‌های مجهز به گیربکس هلیکال: این تجهیزات به دلیل درگیری نرم دنده‌های مورب، راندمان بالایی دارند و حرارت داخلی کمی تولید می‌کنند؛ بنابراین خرید کوپلینگ انعطاف‌پذیر پلیمری مانند طرح‌های روتکس (Rotex) با رابط ستاره‌ای پلی-اورتان معمولی برای آن‌ها بسیار ایده‌آل است.

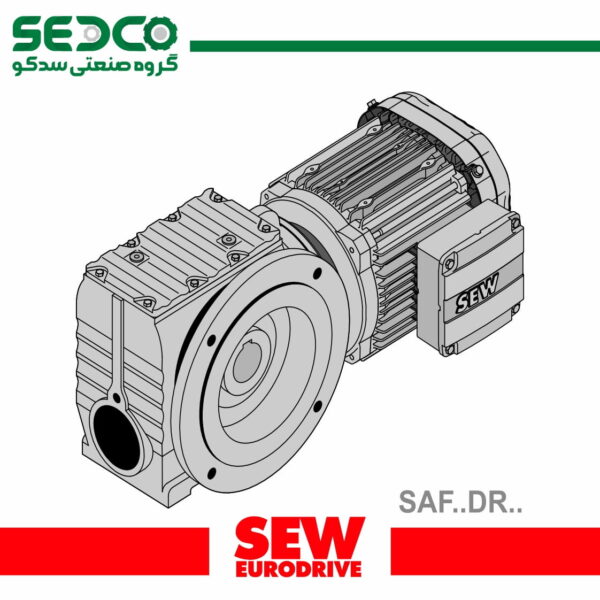

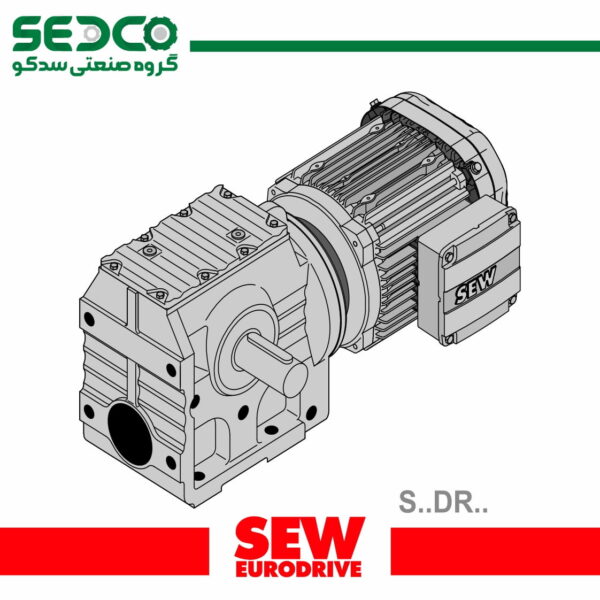

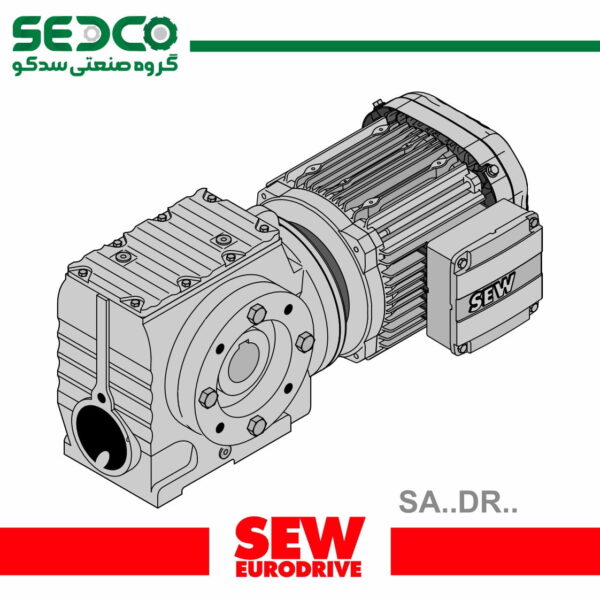

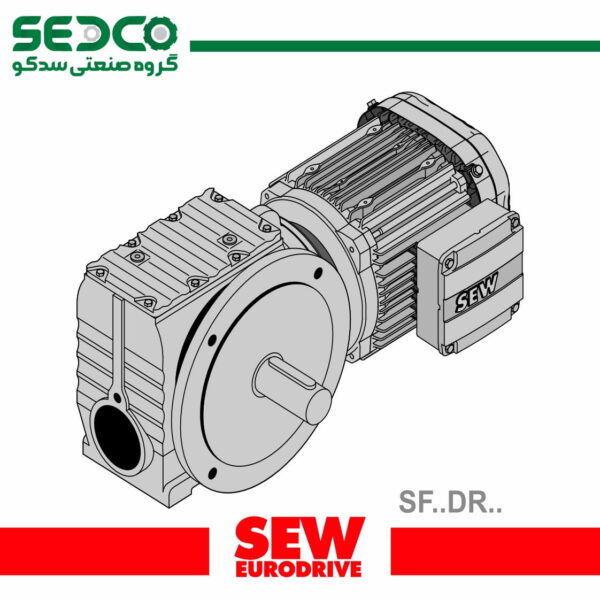

• سیستم‌های مجهز به گیربکس حلزونی: مکانیزم انتقال قدرت در یک گیربکس حلزونی بر پایه اصطکاک شدید ماردون فولادی و چرخ‌دنده برنجی است که حرارت بسیار بالایی (گاهی تا ۹۰ درجه سانتی‌گراد) تولید می‌کند. این گرما مستقیماً از طریق شفت به قطعه واسطه منتقل می‌شود. در این کاربرد، رابط‌های پلیمری معمولی به سرعت خشک، پخته و خرد می‌شوند؛ لذا باید به سراغ خرید کوپلینگ با رابط‌های مجهز به متریال نسوز (مانند ویتون یا پلی‌اورتان‌های مقاوم به حرارت بالای ۱۲۰ درجه) یا مدل‌های تمام فلزی دیسکی بروید تا در برابر پیک‌های حرارتی دوام بیاورند.

۴- سهولت نصب، بوش مخروطی (Taper Lock) و تعمیرات آسان

معیار آخر که اهمیت زیادی در زمان تعمیرات و نگهداری دوره‌ای (Preventive Maintenance) دارد، نحوه سوار و پیاده شدن قطعه روی شفت موتور و گیربکس است. مدل‌های قدیمی به صورت سوراخ خام (لوله‌پایلوت) فروخته می‌شوند و نیاز به تراشکاری و ایجاد جای خار دارند. هرگونه خطای لنگی در کارگاه تراشکاری، کوپلینگ را به یک منبع ارتعاش تبدیل می‌کند که رفع آن نیازمند هزینه‌های بالانس مجدد است.

امروزه فناوری‌های پیشرفته مهندسی این مشکل را حل کرده‌اند. پیشنهاد قطعی مهندسان مکانیک در زمان خرید کوپلینگ، سرمایه‌گذاری روی سیستم‌های مجهز به **بوش مخروطی (Taper Lock Bush)** است. در این سیستم، قطعه واسطه با سفت کردن پیچ‌های بوش، به صورت ۱۰۰ درصد هم‌مرکز روی شفت قفل می‌شود. بزرگ‌ترین مزیت این مکانیزم این است که در زمان تعویض رابط الاستومری، باز کردن آن حتی پس از سال‌ها زنگ‌زدگی، بدون نیاز به پولی‌کش‌های هیدرولیکی سنگین و با وارد کردن پیچ در سوراخ‌های خلاص‌کننده، در کمتر از ۵ دقیقه انجام می‌شود. همچنین در مدل‌های دو تکه یا اسپلیت (Split Hub)، برای تعویض ستاره پلیمری، حتی نیازی به عقب کشیدن الکتروموتور سنگین یا باز کردن پیچ‌های فونداسیون گیربکس نیست.

تحلیل متالورژی و رفتار دینامیکی کوپلینگ‌ها (مفاهیم پیشرفته)

برای داشتن یک انتخاب بی‌نقص، باید یک لایه عمیق‌تر به رفتار دینامیکی سیستم نگاه کنیم. مواردی که در ادامه مطرح می‌شوند، مرز بین یک انتخاب کارگاهی ساده و یک طراحی مهندسی بی‌نقص را مشخص می‌کنند.

• پدیده تشدید پیچشی (Torsional Resonance) و نقش اینورترها

با ورود گسترده درایوهای فرکانس متغیر (VFD) و اینورترها به خطوط تولید، رفتار الکتروموتورها تغییر کرده است. اینورترها می‌توانند هارمونیک‌های فرکانس بالایی را به شفت موتور تزریق کنند. اگر سفتی پیچشی (Torsional Stiffness) کوپلینگ به درستی انتخاب نشود، فرکانس ارتعاشی سیستم با این هارمونیک‌ها هم‌پوشانی پیدا کرده و پدیده خطرناک «رزونانس پیچشی» رخ می‌دهد. در سیستم‌های مجهز به اینورتر، خرید کوپلینگ‌های الاستومری با توانایی دمپینگ بالا (مانند کوپلینگ‌های لاستیکی تایری) به شدت توصیه می‌شود تا از انتقال این پالس‌های مخرب به چرخدنده‌های گیربکس جلوگیری گردد.

• اهمیت سختی ستاره پلیمری (Shore Hardness)

رابط‌های الاستومری (اسپایدرها) قلب تپنده کوپلینگ‌های انعطاف‌پذیر هستند. این رابط‌ها با واحد سنجش سختی شُور (Shore Hardness) دسته‌بندی می‌شوند:

• ستاره‌های نرم (مانند 92 Shore A – رنگ زرد): این رابط‌ها انعطاف‌پذیری فوق‌العاده‌ای دارند و برای سیستم‌هایی با شوک‌های ضربه‌ای بالا (مثل سنگ‌شکن‌ها) و ناهم‌راستایی‌های زیاد مناسب‌اند، اما گشتاور کمتری را منتقل می‌کنند.
• ستاره‌های سخت (مانند 64 Shore D – رنگ سبز): این رابط‌های پلیمری فشرده، برای انتقال گشتاورهای بسیار سنگین و دقیق طراحی شده‌اند (مناسب برای سروو موتورها)، اما توانایی آن‌ها در جبران ناهم‌راستایی شفت‌ها به شدت محدود است و نیاز به الاینمنت بسیار دقیقی دارند.

چک‌لیست مهندسی و بازرسی دوره‌ای کوپلینگ‌های صنعتی

حتی اگر در زمان خرید کوپلینگ بهترین برند جهان را تهیه کرده باشید، عدم بازرسی دوره‌ای می‌تواند منجر به فاجعه مکانیکی شود. تیم نگهداری و تعمیرات کارخانه باید به صورت منظم این سه فاکتور کلیدی را ارزیابی کند:

• بررسی چشمی پودر شدن، ترک‌خوردگی یا ذوب شدن رابط‌های پلیمری (ستاره یا بوش‌های لاستیکی) تحت فشارهای دینامیکی و حرارتی خط تولید. پدیده Hysteresis (تولید گرمای داخلی بر اثر فشردگی و رهاسازی مداوم پلیمر) عامل اصلی نابودی ستاره‌هاست.
• راستی‌آزمایی عدم وجود لنگی یا لرزش غیرعادی در محل اتصال شفت الکتروموتور به شفت ورودی گیربکس صنعتی با استفاده از دستگاه‌های ارتعاش‌سنج لیزری.
• اطمینان از سفت بودن پیچ‌های قفل‌کننده هاب یا بوش‌های مخروطی جهت جلوگیری از پدیده بَک‌لش (Backlash) و رد کردن خار که منجر به کچل شدن شفت می‌شود.

راهنمای انتخاب و خرید کوپلینگ اورجینال از گروه صنعتی سدکو

همان‌طور که در این مقاله تخصصی بررسی شد، انتخاب یک قطعه واسطه استاندارد، نیازمند دسترسی به جداول دقیق محاسباتی، الگوهای بالانس دینامیکی، درک رفتار اینورترها و شناخت دقیق متالورژی ساخت است. کوچک‌ترین اشتباه در محاسبه گشتاور پیچشی یا نادیده گرفتن انحرافات حرارتی گیربکس، می‌تواند به راحتی شفت موتور یا دنده‌های گیربکس شما را نابود کرده و خسارت‌های میلیونی به بار آورد.

مجموعه مهندسی و بازرگانی سدکو به عنوان مرجع تخصصی تأمین و فروش تجهیزات انتقال قدرت، این فرآیند پیچیده محاسباتی را برای شما ساده و مطمئن کرده است. مهندسان متخصص ما آمادگی دارند تا با بررسی مشخصات فنی کاتالوگ ماشین‌آلات شما، بهینه‌ترین مدل را پیشنهاد داده و فرآیند خرید کوپلینگ اورجینال را با قیمت‌های رقابتی برای شما هموار کنند. برای دریافت کاتالوگ‌های فنی جامع، استعلام قیمت روز محصولات و دریافت مشاوره‌های کارگاهی رایگان، هم‌اکنون با کارشناسان ارشد سدکو تماس بگیرید. پایداری، کاهش هزینه‌های تعمیرات و راندمان تجهیزات شما، خط قرمز و تعهد ماست.
