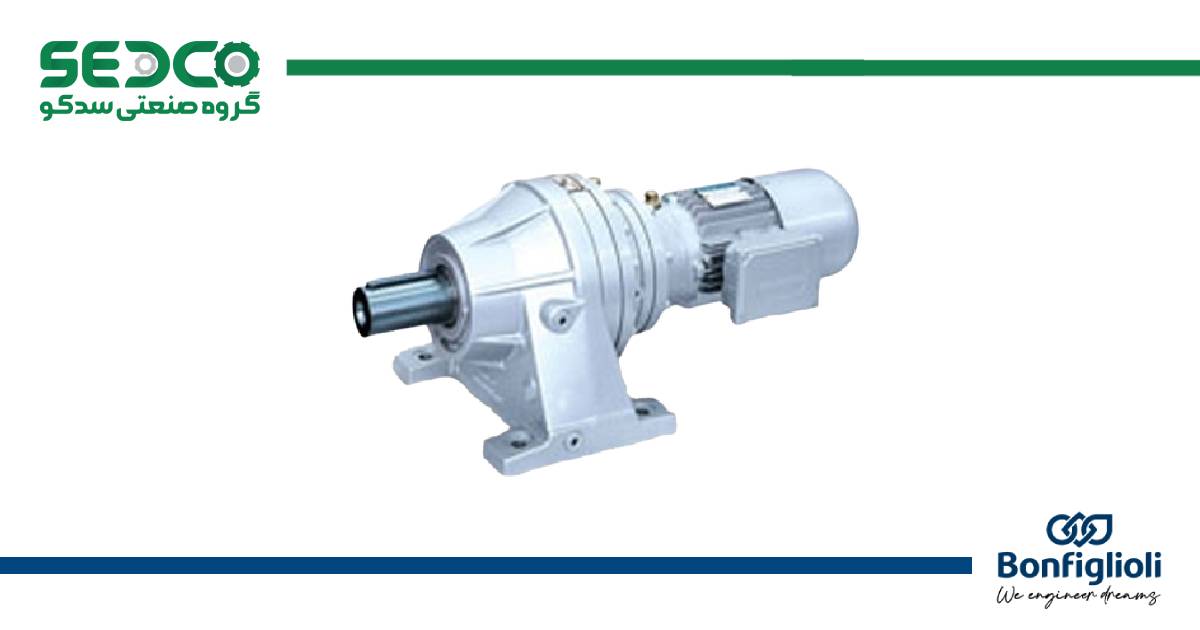

گیربکس خورشیدی Bonfiglioli

گیربکس خورشیدی Bonfiglioli | مشخصات فنی، کاتالوگ و نمایندگی فروش

گیربکس خورشیدی Bonfiglioli، نماد قدرت متراکم و مهندسی پیشرفته ایتالیایی است. کمپانی Bonfiglioli که در سال ۱۹۵۶ تأسیس شد، با طراحی گیربکس‌های سیاره‌ای (Planetary) توانست معادله “ابعاد بزرگ برای گشتاور بالا” را تغییر دهد. این گیربکس‌ها با وجود ابعاد بسیار فشرده، قادرند گشتاورهای عظیم (تا بیش از ۱ میلیون نیوتن‌متر) را تحمل کنند و به همین دلیل قلب تپنده صنایع سنگین مانند معدن، سیمان و فولاد محسوب می‌شوند. گروه صنعتی سدکو به‌عنوان واردکننده تخصصی محصولات بونفیلیولی، سری ۳۰۰ را با تضمین اصالت و مشاوره فنی جهت جایگزینی و نصب ارائه می‌دهد.

گیربکس خورشیدی (سیاره‌ای) بونفیلیولی چیست؟

گیربکس خورشیدی (Planetary Gearbox) بونفیلیولی ساختاری متفاوت از گیربکس‌های هلیکال معمولی دارد. در این سیستم، یک دنده مرکزی (خورشیدی) توسط چند دنده هرزگرد (سیاره‌ها) احاطه شده و همگی درون یک دنده رینگی حرکت می‌کنند. این طراحی باعث می‌شود فشار بار بین چندین دنده تقسیم شود. نتیجه این مکانیزم، تحمل گشتاور فوق‌العاده بالا در ابعادی بسیار کوچک‌تر از گیربکس‌های معمولی است. سری ۳۰۰ بونفیلیولی با قابلیت تحمل بارهای ضربه‌ای (Shock Loads) و لقی بسیار کم (Low Backlash)، گزینه‌ای ایده‌آل برای کاربردهایی است که دقت و قدرت را همزمان نیاز دارند.

مشخصات فنی و جدول گشتاور سری 300

گیربکس‌های صنعتی بونفیلیولی سری ۳۰۰ در ۱۸ سایز مختلف تولید می‌شوند که بازه گشتاوری حیرت‌انگیزی را پوشش می‌دهند. این گیربکس‌ها می‌توانند از ۱ تا ۴ طبقه (Stage) کاهش دور داشته باشند که نسبت تبدیل‌های بسیار بزرگی را فراهم می‌کند.

پارامتر فنی	مشخصات سری 300 Bonfiglioli
بازه گشتاور خروجی	۱,۰۰۰ تا ۱,۲۸۷,۰۰۰ نیوتن‌متر (Nm)
نسبت تبدیل (Ratio)	۳.۴ تا ۵,۲۳۴ (در مدل‌های ترکیبی بیشتر است)
توان ورودی	تا ۴۵۰ کیلووات (kW) – (و بالاتر در پروژه‌های خاص)
تعداد طبقات	۱، ۲، ۳ و ۴ طبقه
استاندارد طراحی	AGMA 2001-B88 و ISO 6336

جدول گشتاور نامی بر اساس مدل (سایزهای پرکاربرد)

مدل گیربکس (Size)	گشتاور نامی (Nm)
300 / 301	1,250 – 2,460
303 / 304 / 305	2,970 – 5,800
306 / 307	10,840 – 15,680
309 / 310 / 311	23,240 – 48,330
313 / 314 / 315	57,970 – 105,000
316 تا 323	138,000 تا 1,287,000

انواع مدل‌ها (خطی و زاویه‌دار)

انعطاف‌پذیری در نصب، ویژگی کلیدی سری ۳۰۰ است. این گیربکس‌ها در دو پیکربندی اصلی عرضه می‌شوند:

۱. مدل خطی (Linear Planetary)

در این مدل، ورودی و خروجی گیربکس در یک راستا هستند. این مدل برای میکسرها و اوگرها (Augers) که موتور به صورت عمودی یا افقی مستقیم نصب می‌شود، کاربرد دارد. راندمان این مدل بسیار بالاست.

۲. مدل زاویه‌دار (Right Angle)

این مدل‌ها در ورودی خود دارای یک ست چرخ‌دنده مخروطی (Gleason Bevel Gear) هستند که ورودی را ۹۰ درجه تغییر می‌دهد. این ویژگی برای فضاهای محدود (مثل نوار نقاله‌ها یا دستگاه‌های رولینگ) که موتور باید کنار دستگاه نصب شود، حیاتی است.

انواع شافت خروجی

• شافت توپر خاردار (Solid Keyed): اتصال استاندارد با کوپلینگ.
• هالو شافت با شرینک دیسک (Shrink Disc): اتصال بدون خار و بسیار محکم برای بارهای سنگین.
• شافت هزارخار (Splined Shaft): برای انتقال گشتاورهای بسیار بالا بدون خطر بریده شدن خار (استاندارد DIN 5480).

کاربرد در صنایع سنگین و تجهیزات خاص

گیربکس خورشیدی Bonfiglioli به دلیل “چگالی گشتاور” بالا، در جایی استفاده می‌شود که گیربکس‌های معمولی هلیکال یا حلزونی توانایی تحمل بار را ندارند یا ابعادشان بیش از حد بزرگ می‌شود.

• صنایع معدن و سیمان: در آپرون فیدرها (Apron Feeders)، تیکنرها و سنگ‌شکن‌ها.
• تجهیزات متحرک: چرخ زنجیر بیل‌های مکانیکی و ماشین‌آلات راه‌سازی (Track Drives).
• صنایع فولاد و نورد: دستگاه‌های رولینگ و کشش که نیاز به گشتاور لحظه‌ای وحشتناک دارند.
• میکسرها و همزن‌های صنعتی: تحمل بارهای شعاعی و محوری سنگین ناشی از پروانه میکسر.
• توربین‌های بادی و ژنراتورها: کنترل دقیق دور پره (Pitch Control).

مزایا و ویژگی‌های منحصر‌به‌فرد سری 300

• قدرت در ابعاد کوچک: نسبت به یک گیربکس هلیکال با گشتاور مشابه، حدود ۴۰ تا ۶۰ درصد فضای کمتری اشغال می‌کند.
• تحمل بارهای ضربه‌ای: تقسیم نیرو بین ۳ یا ۴ چرخ‌دنده سیاره‌ای باعث می‌شود شوک‌های ناگهانی باعث شکستن دنده نشوند.
• تنوع ورودی: قابلیت کوپل شدن با انواع موتورهای الکتریکی (IEC/NEMA) و حتی موتورهای هیدرولیکی (Hydraulic Motors).
• لقی کم (Low Backlash): دقت بالا در موقعیت‌دهی که برای دستگاه‌های اتوماسیون سنگین ضروری است.

راهنمای انتخاب و خرید از سدکو

انتخاب گیربکس خورشیدی پیچیده‌تر از گیربکس‌های معمولی است. هنگام تماس با کارشناسان سدکو، موارد زیر را مد نظر داشته باشید:

1. ضریب حرارتی (Thermal Rating): گیربکس‌های خورشیدی به دلیل فشردگی، گرمای زیادی تولید می‌کنند. در مناطق گرمسیر ایران، ممکن است نیاز به “خنک‌کننده کمکی” (Cooling Unit) داشته باشید.
2. نوع بار: آیا بار یکنواخت است یا ضربه‌ای؟ برای بارهای ضربه‌ای (مثل سنگ‌شکن) سایز گیربکس باید بالاتر انتخاب شود.
3. نحوه نصب: پایه‌دار (Foot) یا فلنج‌دار (Flange)؟ نصب فلنجی در این گیربکس‌ها بسیار رایج‌تر است.

گروه صنعتی سدکو امکان تأمین مدل‌های خاص سفارشی و قطعات یدکی (مانند استیج‌های خورشیدی و کریرها) را مستقیماً از ایتالیا فراهم کرده است.

سوالات متداول درباره گیربکس خورشیدی Bonfiglioli

چرا به این گیربکس “خورشیدی” می‌گویند؟

نام‌گذاری این گیربکس (Planetary) بر اساس منظومه شمسی است. دنده مرکزی مثل “خورشید” ثابت است و دنده‌های واسط مثل “سیاره‌ها” دور آن می‌چرخند. در فارسی به آن گیربکس سیاره‌ای یا خورشیدی گفته می‌شود.

آیا گیربکس خورشیدی نیاز به روغن‌کاری خاصی دارد؟

بله، به دلیل فشار سطحی بسیار بالا روی دنده‌ها، حتماً باید از روغن‌های دنده صنعتی با مواد افزودنی EP (فشار بالا) و ویسکوزیته مناسب (معمولاً VG 220 یا VG 320) استفاده شود. چک کردن سطح روغن در این گیربکس‌ها حیاتی است.

تفاوت مدل‌های MC, MZ, HC, HZ در جدول ابعاد چیست؟

این کدها مربوط به نوع خروجی و ورودی خاص (مثل شافت هزارخار مادگی یا نری) هستند. برای انتخاب دقیق، کاتالوگ جامع یا مشاوره با تیم فنی سدکو پیشنهاد می‌شود، زیرا تغییر یک حرف در کد فنی می‌تواند نوع اتصال را کاملاً عوض کند.

آیا این گیربکس برگشت‌ناپذیر است؟

خیر، گیربکس‌های خورشیدی ذاتاً برگشت‌پذیر هستند (یعنی اگر موتور خاموش باشد و بار سنگین باشد، بار می‌تواند گیربکس را بچرخاند). برای جلوگیری از این اتفاق، حتماً باید از موتور ترمزدار یا ترمز هیدرولیکی (Parking Brake) که به صورت آپشن روی گیربکس نصب می‌شود استفاده کنید.
