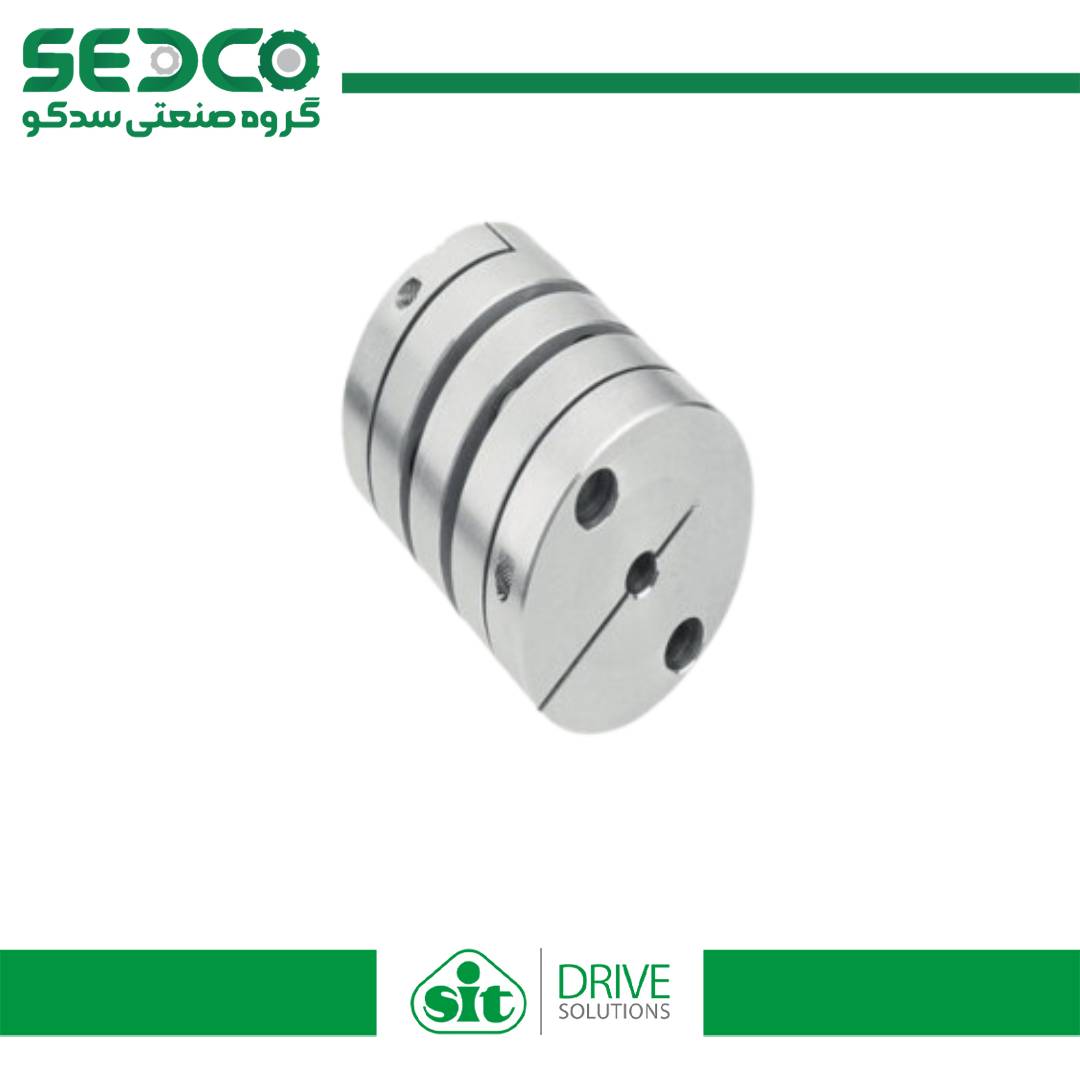

کوپلینگ بدون لقی SIT

کوپلینگ بدون لقی SIT | مشخصات فنی و خرید

کوپلینگ بدون لقی SIT یکی از دقیق‌ترین تجهیزات انتقال قدرت در صنایع حساس و اتوماسیون است که وظیفه انتقال گشتاور را بدون کوچکترین تأخیر یا خلاصی (Backlash) انجام می‌دهد. شرکت SIT ایتالیا با سال‌ها تجربه در مهندسی مکانیک، این کوپلینگ‌ها را (که اغلب با نام‌های TRASCO® ES یا SERVOPLUS® شناخته می‌شوند) برای اتصال شفت‌های دقیق مانند سروو موتورها و سیستم‌های CNC طراحی کرده است. گروه صنعتی سدکو به‌عنوان تامین‌کننده تجهیزات صنعتی، این محصول را با تضمین اصالت و مشاوره فنی دقیق جهت انتخاب سایز مناسب عرضه می‌کند. ویژگی اصلی این کوپلینگ‌ها، توانایی جذب ارتعاشات و جبران ناهمراستایی‌های شعاعی، زاویه و محوری است، بدون اینکه در دقت موقعیت‌دهی سیستم خللی ایجاد شود. استفاده از پلیمرهای مهندسی شده در بخش واسط (Spider) و هاب‌های ماشین‌کاری شده دقیق، باعث شده تا کوپلینگ‌های SIT انتخابی ایده‌آل برای ماشین‌آلات با سرعت بالا و سیکل‌های حرکتی سریع باشند. انتخاب کوپلینگ‌های زیرو بکلش (Zero Backlash) نیازمند محاسبه دقیق گشتاور نامی و حداکثر، و همچنین قطر شفت دو طرف است. برای اطمینان از اینکه کوپلینگ انتخابی با دینامیک دستگاه شما سازگار است، پیشنهاد می‌کنیم با تیم فنی ما مشورت کنید.

کوپلینگ بدون لقی (Zero Backlash) چیست؟

در سیستم‌های معمولی، بین اجزای کوپلینگ کمی فضای خالی وجود دارد که باعث می‌شود هنگام تغییر جهت چرخش، شفت خروجی با کمی تاخیر حرکت کند؛ این پدیده «لقی» یا Backlash نام دارد. اما در کوپلینگ بدون لقی SIT، طراحی به گونه‌ای است که اجزا کاملاً با هم فیت شده و تحت پیش‌فشار قرار دارند. این کوپلینگ‌ها معمولاً از دو هاب فلزی (آلومینیوم یا فولاد) و یک عنصر واسط الاستیک (مانند پلی‌اورتان) تشکیل شده‌اند. این ساختار نه تنها حرکت را دقیق منتقل می‌کند، بلکه شوک‌های ناگهانی و ارتعاشات موتور را نیز جذب کرده و از انتقال آن به سمت دیگر سیستم (مثلاً بال‌اسکرو یا گیربکس دقیق) جلوگیری می‌کند.

مشخصات فنی و ساختار کوپلینگ‌های SIT

کوپلینگ‌های دقیق SIT مطابق با استانداردهای روز اروپا تولید می‌شوند و بسته به سختی عنصر واسط (Spider)، تحمل گشتاور و دمای متفاوتی دارند.

ویژگی	مشخصات فنی
برند سازنده	SIT (ایتالیا)
نوع کوپلینگ	بدون لقی (Zero Backlash) / الاستیک
جنس هاب	آلومینیوم آلیاژی (سبک) یا فولاد (سنگین)
عنصر واسط	پلی‌اورتان با سختی‌های مختلف (Shore hardness)
تحمل دما	معمولاً -40 تا +120 درجه سانتی‌گراد
جبران ناهمراستایی	محوری، شعاعی و زاویه‌ای
استاندارد ایمنی	قابلیت عرضه به صورت ضد انفجار (ATEX)

کاربرد در CNC، رباتیک و اتوماسیون

به دلیل دقت بالا و عملکرد دینامیکی عالی، کوپلینگ‌های SIT در قلب ماشین‌آلات مدرن قرار دارند:

• ماشین‌ابزار و CNC: اتصال سروو موتورها به محورهای حرکتی (Ball Screws) برای حفظ دقت ماشین‌کاری.
• رباتیک صنعتی: در مفاصل ربات‌ها که نیاز به تغییر جهت‌های سریع و دقیق دارند.
• دستگاه‌های چاپ و بسته‌بندی: همگام‌سازی غلطک‌ها و محورهای چاپ.
• تجهیزات پزشکی: دستگاه‌های اسکنر و تجهیزات آزمایشگاهی دقیق.
• اتوماسیون: سیستم‌های Pick & Place و نوار نقاله‌های دقیق.

مزایای استفاده از کوپلینگ دقیق ایتالیایی

سرمایه‌گذاری روی کوپلینگ بدون لقی SIT مزایای زیر را برای سیستم مکانیکی شما به همراه دارد:

• دقت موقعیت‌دهی بالا: حذف کامل لقی باعث می‌شود شفت خروجی دقیقاً همان زاویه‌ای را طی کند که موتور دستور داده است.
• جذب ارتعاشات: اسپایدر الاستیک میانی، لرزش‌های موتور را مستهلک کرده و عمر بیرینگ‌ها و قطعات حساس را افزایش می‌دهد.
• عایق الکتریکی: قطع ارتباط الکتریکی بین موتور و دستگاه (در مدل‌های الاستیک) که مانع از عبور جریان‌های سرگردان می‌شود.
• نصب آسان: طراحی فشرده و انواع روش‌های اتصال (کلمپینگ، خاردار و…) نصب را ساده می‌کند.
• بدون نیاز به نگهداری: این کوپلینگ‌ها نیاز به روغن‌کاری ندارند و عمر مفید بالایی دارند.

نکات کلیدی در خرید و انتخاب سایز

هنگام خرید کوپلینگ بدون لقی، صرفاً به قطر شفت اکتفا نکنید. مهم‌ترین پارامتر، گشتاور نامی (Nominal Torque) و گشتاور اوج (Peak Torque) سیستم شماست. کوپلینگ باید توانایی تحمل گشتاورهای لحظه‌ای استارت و استپ موتورهای سروو را داشته باشد. همچنین میزان ناهمراستایی مجاز (Misalignment) را چک کنید؛ اگر شفت‌ها خیلی ناهمراستا باشند، عمر کوپلینگ به شدت کاهش می‌یابد. گروه صنعتی سدکو آماده است تا با بررسی کاتالوگ‌های فنی SIT، بهترین مدل را برای کاربرد شما پیشنهاد دهد.

سوالات متداول

آیا کوپلینگ بدون لقی همان کوپلینگ صلب است؟

خیر. کوپلینگ صلب هیچ انعطافی ندارد، اما کوپلینگ بدون لقی SIT (مانند مدل‌های الاستیک) ضمن حفظ دقت، قابلیت انعطاف‌پذیری و جبران ناهمراستایی را دارد.

رنگ‌های مختلف رابط میانی (Spider) چه معنایی دارد؟

رنگ‌ها معمولاً نشان‌دهنده درجه سختی (Shore Hardness) قطعه پلیمری هستند. مثلاً رنگ قرمز سخت‌تر از زرد است و گشتاور بیشتری تحمل می‌کند اما انعطاف کمتری دارد.

آیا این کوپلینگ‌ها برای موتورهای استپر هم مناسب هستند؟

بله، برای انواع موتورهای دقیق شامل استپر موتور (Stepper Motor) و سروو موتور (Servo Motor) بهترین گزینه هستند.

حداکثر دور مجاز این کوپلینگ‌ها چقدر است؟

به دلیل بالانس دقیق و وزن کم، این کوپلینگ‌ها می‌توانند در دورهای بسیار بالا (گاهی تا ۱۰,۰۰۰ دور بر دقیقه و بیشتر بسته به سایز) کار کنند.
