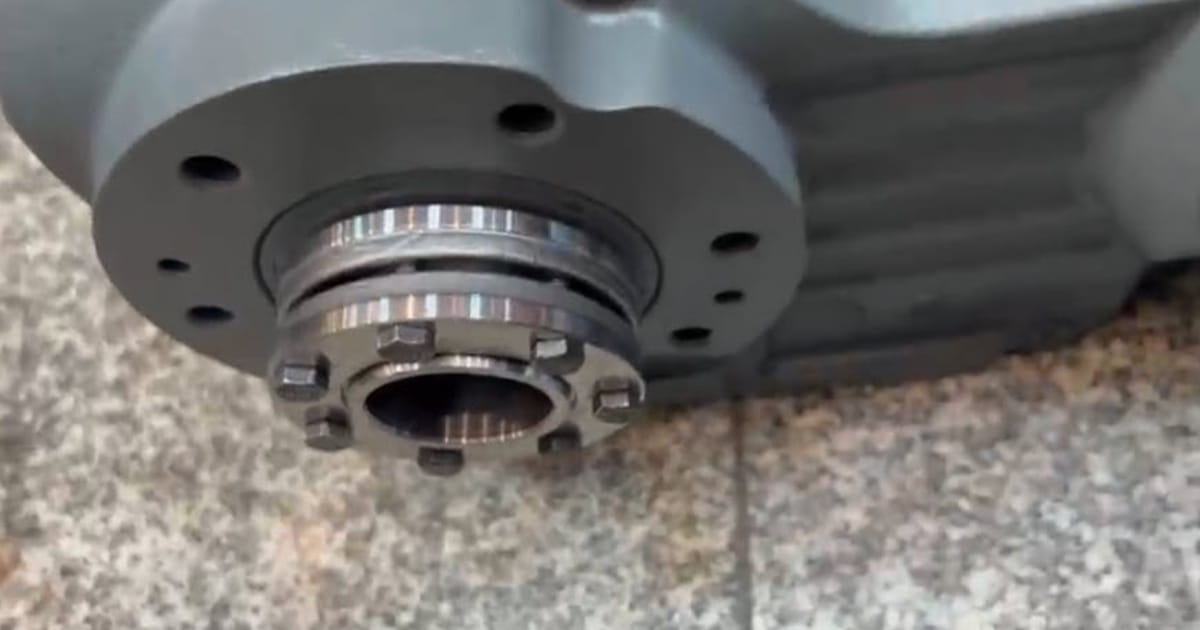

راهنمایی شرینک دیسک گیربکس (قفل کن شفت)

شرینک دیسک گیربکس چیست و چه کاربردی دارد؟ (راهنمای قفل‌کن شفت) یکی از سوالات پرتکرار صنعت‌گران و همراهان گرامی درباره قطعه‌ای مکانیکی به نام شرینک دیسک (Shrink Disc) یا همان قفل‌کن شفت است. اگر با تجهیزات انتقال قدرت، به‌ویژه موتور گیربکس SEW کار کرده باشید، حتماً این قطعه را روی خروجی برخی مدل‌ها مشاهده کرده‌اید. […]

برای پروژه مشابه مشاوره بگیرید
شرح پروژه

تأمین و اجرای این پروژه

شرینک دیسک گیربکس چیست و چه کاربردی دارد؟ (راهنمای قفل‌کن شفت)

یکی از سوالات پرتکرار صنعت‌گران و همراهان گرامی درباره قطعه‌ای مکانیکی به نام شرینک دیسک (Shrink Disc) یا همان قفل‌کن شفت است. اگر با تجهیزات انتقال قدرت، به‌ویژه موتور گیربکس SEW کار کرده باشید، حتماً این قطعه را روی خروجی برخی مدل‌ها مشاهده کرده‌اید.

در این ویدئوی آموزشی و مقاله کوتاه، قصد داریم به زبان ساده کارکرد، نحوه اتصال و نقش حیاتی این قطعه در گیربکس‌های صنعتی را بررسی کنیم.

کارکرد اصلی شرینک دیسک (Shaft Lock) چیست؟

وظیفه اصلی شرینک دیسک، قفل‌کردن و اتصال اصطکاکی محکم شافت درام متحرک به گیربکس است.

در برخی گیربکس‌های صنعتی، خروجی دستگاه به صورت هالو شافت بدون خار (Keyless Hollow Shaft) طراحی می‌شود. در این حالت، امکان استفاده از خار و جای خار معمولی برای انتقال گشتاور وجود ندارد؛ بنابراین از شرینک دیسک استفاده می‌شود. این قطعه روی قسمت بیرونی هالو شافت قرار گرفته و با سفت شدن پیچ‌های آن، فشاری شعاعی و یکنواخت به پوسته هالو شافت وارد می‌کند تا بر روی شافت متصل‌شونده قفل شود.

مزایای استفاده از قفل‌کن شفت در گیربکس‌های صنعتی

استفاده از شرینک دیسک در خطوط تولید و تجهیزات صنعتی مزایای فنی قابل‌توجهی دارد:

  • اتصال بدون لقی (Zero Backlash): توزیع فشار اصطکاکی به صورت ۳۶۰ درجه، هرگونه لقی در اتصال شافت را از بین می‌برد.

  • سهولت در مونتاژ و دمونتاژ: باز و بست کردن قطعه بسیار سریع انجام شده و از آسیب به شافت جلوگیری می‌کند.

  • انتقال گشتاورهای بالا: گزینه‌ای ایده‌آل برای درام‌های متحرک و خطوط صنعتی با بار سنگین.

  • کاهش استهلاک: حذف خار باعث جلوگیری از بریدن خار، ساییدگی و خرابی جای خار در کارکردهای طولانی‌مدت می‌شود.

نکات کلیدی در نصب و نگهداری شرینک دیسک

برای عملکرد صحیح قفل‌کن شفت، رعایت چند نکته ضروری است:

  1. تمیزی سطوح: سطح تماس شافت و داخل هالو شافت باید پیش از نصب کاملاً تمیز و عاری از چربی اضافی باشد.

  2. سفت کردن متوازن پیچ‌ها: پیچ‌های شرینک دیسک باید به صورت مرحله‌ای، ضربدری و با گشتاور (Torque) مشخص‌شده توسط سازنده سفت شوند.

  3. بازرسی دوره‌ای: بررسی وضعیت اتصالات در سرویس‌های دوره‌ای جهت اطمینان از تثبیت کامل شافت.

تامین تخصصی انواع موتور گیربکس SEW در گروه صنعتی سدکو

مجموعه گروه صنعتی سدکو به‌عنوان تامین‌کننده تخصصی تجهیزات صنعتی و ارائه کاتالوگ و محصولات برند موتور گیربکس SEW، آماده ارائه مشاوره فنی، تامین قطعات جانبی از جمله شرینک دیسک و پاسخگویی به تمام سوالات فنی شما در حوزه تجهیزات صنعتی است.
