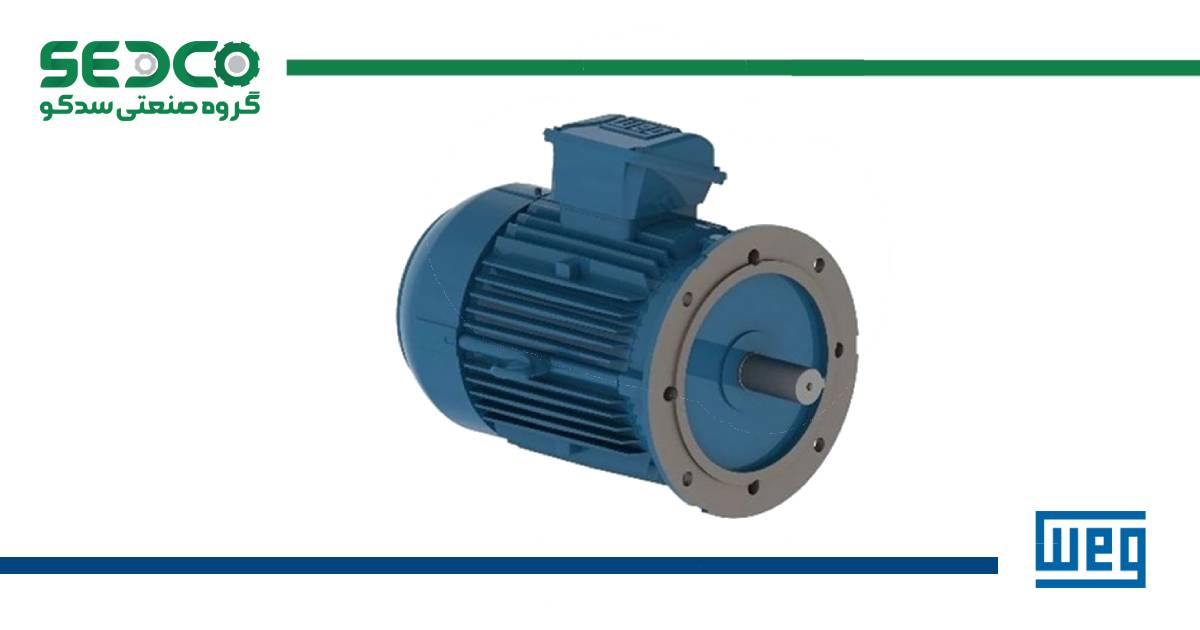

الکتروموتور سه فاز فلنچ دار وگ WEG

الکتروموتور سه فاز فلنچ دار وگ WEG | مشخصات فنی و استعلام قیمت

الکتروموتور سه فاز فلنچ دار وگ WEG یکی از محصولات پرکاربرد شرکت برزیلی WEG است که به طور خاص برای اتصال مستقیم به گیربکس‌ها، پمپ‌ها و تجهیزاتی که نیاز به نصب بدون پایه دارند، طراحی شده است. این موتورها که با استانداردهای جهانی IEC و NEMA تولید می‌شوند، به دلیل کیفیت ساخت بالا و راندمان انرژی ممتاز، در صنایع نفت، گاز، پتروشیمی و سیمان ایران جایگاه ویژه‌ای دارند. گروه صنعتی سدکو به‌عنوان تامین‌کننده تجهیزات صنعتی، این محصول را با بدنه چدنی مقاوم و گارانتی معتبر به صنعتگران عرضه می‌کند. تفاوت اصلی این مدل با نمونه‌های پایه‌دار، وجود فلنج (B5 یا B14) در قسمت جلوی موتور است که امکان نصب عمودی یا افقی مستقیم روی دستگاه مصرف‌کننده را فراهم می‌کند. این ویژگی باعث صرفه‌جویی در فضای نصب و حذف نیاز به شاسی‌کشی‌های پیچیده می‌شود. انتخاب سایز فلنج (B5 یا B14) و قطر شفت در الکتروموتورهای فلنج‌دار بسیار حیاتی است. برای اطمینان از اینکه ابعاد این موتور با گیربکس یا پمپ شما همخوانی دارد، پیشنهاد می‌کنیم قبل از خرید با کارشناسان فنی ما مشورت کنید.

الکتروموتور فلنج دار چیست و چه کاربردی دارد؟

الکتروموتورهای فلنج‌دار (Flange Mounted Motors) فاقد پایه در زیر بدنه هستند و به جای آن، دارای یک صفحه دایره‌ای سوراخ‌دار (فلنج) در سمت شفت خروجی می‌باشند. این طراحی به موتور اجازه می‌دهد مستقیماً به بدنه تجهیزات دیگر پیچ شود. در برند WEG، این موتورها معمولاً با پوسته‌های چدنی مستحکم تولید می‌شوند تا بتوانند وزن خود موتور را در حالت نصب افقی یا عمودی تحمل کنند. شرکت WEG این محصولات را در دو تیپ کلی عرضه می‌کند: 1. فلنج بزرگ (B5): که قطر فلنج از قطر بدنه موتور بزرگتر است و سوراخ‌های پیچ آن بدون رزوه هستند. 2. فلنج کوچک (B14): که قطر فلنج کوچکتر است و سوراخ‌های پیچ آن رزوه دارند (مناسب فضاهای فشرده).

مشخصات فنی الکتروموتور سه فاز فلنچ دار وگ WEG

این موتورها با بالاترین استانداردهای کیفی تولید می‌شوند و برای کارکرد دائم (Duty S1) در شرایط سخت صنعتی مناسب هستند. جدول زیر مشخصات عمومی این سری را نشان می‌دهد:

ویژگی	مشخصات فنی
برند سازنده	WEG (برزیل)
منبع تغذیه	سه فاز (380/660 ولت)
نوع نصب	فلنج دار (B5 یا B14)
جنس بدنه	چدن (Cast Iron)
کلاس حفاظتی	IP55 (مقاوم در برابر غبار و رطوبت)
کلاس حرارتی	F (تحمل تا 155 درجه سانتی‌گراد)
گارانتی	دارد (شرکتی)

کاربرد در گیربکس‌ها و پمپ‌های صنعتی

موتورهای فلنج‌دار وگ به دلیل حذف کوپلینگ‌های واسط و نصب مستقیم، در بسیاری از تجهیزات دوار استفاده می‌شوند:

• گیربکس‌های صنعتی: اتصال مستقیم به ورودی گیربکس‌های حلزونی، هلیکال و خورشیدی.
• پمپ‌های سانتریفیوژ: در پمپ‌های کوپله مستقیم (Close-Coupled) برای انتقال آب و سیالات.
• میکسرها و همزن‌ها: نصب عمودی روی مخازن مواد شیمیایی یا غذایی.
• فن‌های سقفی: نصب مستقیم پروانه روی شفت موتور در سیستم‌های تهویه.
• ماشین‌آلات ابزار: در دستگاه‌های تراش، فرز و CNC.

مزایای موتورهای WEG برزیل

خرید الکتروموتور سه فاز فلنچ دار وگ WEG به معنای انتخاب کیفیت و دوام است:

• طراحی ماژولار: امکان تغییر موقعیت ترمینال باکس برای سهولت کابل‌کشی.
• استحکام مکانیکی: فلنج‌های چدنی ماشین‌کاری شده دقیق که تحمل بارهای شعاعی و محوری را دارند.
• راندمان بالا: تولید در کلاس‌های بازدهی IE2, IE3 و IE4 برای کاهش مصرف برق.
• لرزش کم: بالانس دقیق روتور باعث افزایش عمر بیرینگ‌ها و کاهش صدای موتور می‌شود.

نکات مهم در انتخاب و خرید

در خرید موتور فلنج‌دار، علاوه بر توان و دور موتور، باید به ابعاد فلنج توجه ویژه‌ای داشته باشید. سه پارامتر کلیدی در فلنج وجود دارد: 1. قطر بیرونی فلنج (P) 2. قطر دایره پیچ‌ها (M) 3. قطر نافی یا برآمدگی وسط (N) این ابعاد در استانداردهای IEC برای هر سایز فریم مشخص است، اما بررسی دقیق آن‌ها برای جلوگیری از عدم انطباق ضروری است. همچنین مطمئن شوید که شفت موتور با هالو شفت گیربکس یا پمپ شما هم‌سایز باشد.

سوالات متداول

تفاوت فلنج B5 و B14 چیست؟

فلنج B5 (فلنج بزرگ) دارای سوراخ‌های ساده است و قطر آن از بدنه موتور بزرگتر است. فلنج B14 (فلنج کوچک یا نیم‌فلنج) دارای سوراخ‌های رزوه شده است و قطر آن کوچکتر از بدنه موتور می‌باشد.

آیا می‌توان موتور پایه‌دار را به فلنج‌دار تبدیل کرد؟

در بسیاری از مدل‌های WEG که طراحی ماژولار دارند، می‌توان با تعویض درب کاسه جلو (End Shield)، موتور را از پایه‌دار به فلنج‌دار یا برعکس تبدیل کرد.

آیا این موتورها قابلیت نصب عمودی دارند؟

بله، موتورهای فلنج‌دار برای نصب در حالت‌های V1 (شفت رو به پایین) و V3 (شفت رو به بالا) طراحی شده‌اند، اما برای توان‌های بالا ممکن است نیاز به بیرینگ‌های خاصی باشد.

جنس بدنه موتورهای فلنج‌دار WEG چیست؟

اکثر موتورهای صنعتی WEG، به ویژه در توان‌های متوسط و بالا، دارای بدنه و فلنج چدنی (Cast Iron) هستند تا استحکام لازم را داشته باشند.
