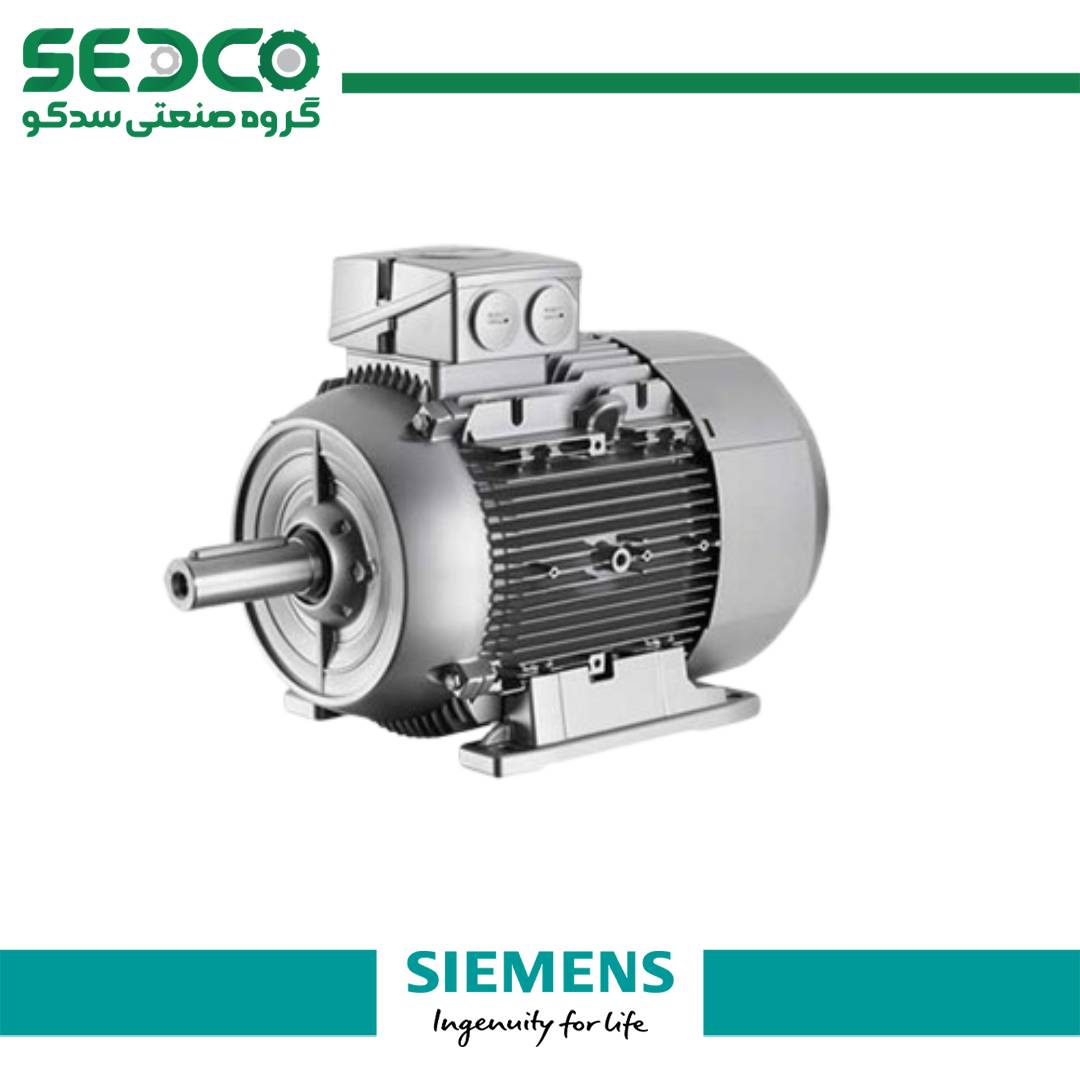

الکتروموتور Siemens زیمنس 90KW سه فاز 3000دور
الکتروموتور Siemens زیمنس 90KW سه فاز 3000دور، یکی از پرکاربردترین محرک‌ها برای پمپ‌ها و فن‌های فشار قوی صنعتی است. این محصول که توسط کمپانی زیمنس آلمان مهندسی شده، در کلاس موتورهای 2 پل (2-Pole) قرار می‌گیرد. استفاده از پوسته چدنی (Cast Iron) با فریم سایز 280 در این مدل، پایداری مکانیکی لازم برای مهار نیروی گریز از مرکز در دور بالا را فراهم می‌کند. گروه صنعتی سدکو به عنوان واردکننده تخصصی، این الکتروموتور “High Speed” را با گواهی اصالت و خدمات فنی مهندسی عرضه می‌کند.
فهرست مطالب
بررسی فنی موتور 90 کیلووات 3000 دور (2 پل)
الکتروموتور زیمنس 125 اسب 3000 دور دارای سیم‌پیچی با یک جفت قطب است. سرعت نامی روتور در فرکانس ۵۰ هرتز حدود ۲۹۷۰ تا ۲۹۷۵ دور در دقیقه می‌باشد. این موتور برای ایجاد دبی بالا یا فشار استاتیک زیاد در سیالات (هوا یا مایع) طراحی شده است.
این محصول عضو خانواده SIMOTICS SD (Severe Duty) است. بدنه چدنی مستحکم با فریم سایز 280، علاوه بر جذب صدای ناشی از برش هوا توسط فن، لرزش‌های روتور را نیز خنثی می‌کند. زیمنس در این توان، از سیستم روانکاری مجدد (Regreasable) استفاده می‌کند تا بتوان بدون توقف موتور، گریس تازه را به بلبرینگ‌ها تزریق کرد که برای دور ۳۰۰۰ امری حیاتی است.
جدول مشخصات فنی و ابعاد (دیتاشیت)
با توجه به مصرف انرژی بالا در توان ۹۰ کیلووات، زیمنس این موتورها را با کلاس راندمان IE3 یا IE4 تولید می‌کند. جدول زیر مشخصات فنی دقیق مدل چدنی استاندارد IEC را نشان می‌دهد:
| پارامتر فنی | مشخصات / مقدار |
| برند سازنده | زیمنس (Siemens) |
| توان نامی | 90 کیلووات (KW) / 125 اسب بخار (HP) |
| سرعت (دور) | 3000 دور در دقیقه (2 پل) |
| سایز فریم (Frame Size) | 280 S/M |
| جنس پوسته | چدن (Cast Iron) |
| نحوه نصب | پایه‌دار (B3) – قابل سفارش فلنج‌دار |
| ولتاژ کاری | 400/690 ولت (مثلث/ستاره) |
| کلاس حفاظتی | IP55 |
کاربرد دینام 125 اسب دور بالا در صنعت
این موتور قدرتمند و سریع، قلب تپنده تأسیسات صنعتی زیربنایی است:
- پمپ‌های طبقاتی (WKL): پمپاژ آب در مسافت‌های طولانی، بویلر فید پمپ‌ها و آتش‌نشانی.
- فن‌های صنعتی: اگزاست فن‌های فشار قوی و دمنده‌های کوره‌های ذوب.
- کمپرسورها: درایو اصلی کمپرسورهای اسکرو بزرگ صنعتی.
- سانتریفیوژها: جداسازی مواد در صنایع دارویی، قند و شیمیایی.
ویژگی‌های سری SIMOTICS SD فریم 280
چرا سری SD زیمنس در دور ۳۰۰۰ عملکرد متمایزی دارد؟
- بالانس دینامیکی دقیق: روتورها با دقت بالا بالانس می‌شوند تا لرزش به حداقل برسد (Vibration Grade A).
- سیستم گریس‌کاری: مجهز به پورت‌های گریس‌خور (Nipple) برای سرویس آسان بدون توقف خط تولید.
- حفاظت حرارتی: مجهز به سنسورهای PTC در سیم‌پیچ (۳ عدد سری شده) برای قطع مدار در صورت اورهیت.
- ترمینال باکس بهینه: فضای کافی برای سربندی کابل‌های قطور و قابلیت چرخش ۴ در ۹۰ درجه.
نکات حیاتی در نصب و راه‌اندازی
موتور 90 کیلووات ۳۰۰۰ دور، جریانی حدود ۱۵۵ تا ۱۶۰ آمپر مصرف می‌کند. راه‌اندازی مستقیم (DOL) باعث شوک مکانیکی و الکتریکی شدید می‌شود؛ بنابراین استفاده از ستاره-مثلث یا سافت استارتر الزامی است. شافت خروجی استاندارد برای فریم 280 (دو پل) معمولاً 65 میلی‌متر است. نصب باید با هم‌راستایی (Alignment) لیزری دقیق انجام شود، زیرا در دور ۳۰۰۰ حتی کوچکترین ناهمراستایی باعث خرابی کوپلینگ و بلبرینگ می‌شود.
گروه صنعتی سدکو اصالت و سلامت فنی این محصول را با ارائه گواهی مبدا و پلاک خوانی دقیق تضمین می‌کند.
سوالات متداول
وزن تقریبی الکتروموتور 90 کیلووات 3000 دور چقدر است؟
وزن این موتور با بدنه چدنی فریم 280 بسته به سری ساخت، بین ۵۸۰ تا ۶۵۰ کیلوگرم است.
آیا این موتور قابلیت کار دائم (24 ساعته) را دارد؟
بله، موتورهای SIMOTICS SD زیمنس دارای کلاس کاری S1 (دائم کار) هستند و سیستم خنک‌کاری آن‌ها برای دفع حرارت مداوم طراحی شده است.
قطر شافت موتور 90 کیلووات 2 پل چقدر است؟
طبق استاندارد IEC برای فریم 280 (2 پل)، قطر شافت معمولاً 65 میلی‌متر است (در حالی که مدل‌های 4 پل شافت ضخیم‌تری دارند).
